VCE05US09

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power 5W开关电源, 9V 直流输出电压 550mA输出电流, 1输出点
供应商型号: SG-VCE05US09
供应商: 国内现货
标准整包数: 1

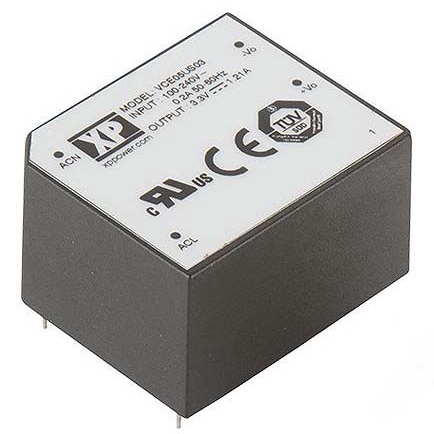

XP POWER AC-DC模块 VCE05US09

VCE05US09概述

    # VCE05 Series AC-DC Power Supplies

    产品简介


    VCE05 系列是一款面向低功耗信息科技设备(ITE)和工业应用的开放式框架和封装式 PCB 安装型 AC-DC 单输出电源模块。该系列包含两种机械选项:开放式框架和封装式 PCB 安装,旨在满足全球安全标准要求。该系列通过了全球范围内的安全认证,并符合 EN55022 B 类标准的传导和辐射发射要求,具备高达 130% 的峰值负载能力,适合在广泛的系统设计中轻松集成。

    技术参数


    以下是 VCE05 系列的主要技术参数:
    | 参数 | 值 |

    | 输出功率 | 5W |
    | 输出电压范围 | 3.3VDC 至 48VDC |
    | 输出电流 | 100mA 至 1573mA |
    | 无负载输入功率 | <0.3W |
    | 效率 | 78% |
    | 工作温度范围 | -25°C 至 +70°C |
    | 输入电压范围 | 85VAC 至 264VAC |
    | 输入频率 | 47Hz 至 63Hz |
    | 尺寸(开放式框架) | 1.30 x 1.10 x 0.75” |
    | 尺寸(封装式) | 1.20 x 1.00 x 0.705” |

    产品特点和优势


    VCE05 系列具有以下独特功能和优势:
    - 紧凑尺寸:提供多种标准尺寸,适用于空间受限的应用场景。
    - 单输出:从 3.3VDC 到 48VDC,适用于各种不同的电压需求。
    - 多种安装方式:开放式框架和封装式 PCB 安装,提供了灵活的安装选项。
    - 高性能隔离:符合 Class II 标准,确保高效能隔离。
    - 低功耗:无负载输入功率小于 0.3W,降低了能耗成本。
    - 高可靠性:三年保修期,提升了产品的可靠性和稳定性。
    - 峰值负载能力:具备 130% 的峰值负载能力,确保在突发情况下的稳定运行。

    应用案例和使用建议


    VCE05 系列广泛应用于各种工业和信息技术设备中。以下是一些典型的应用案例及使用建议:
    - 工业控制系统:由于其紧凑的尺寸和可靠的性能,VCE05 可以集成到工业控制系统的电源模块中,用于为传感器、执行器和其他关键组件供电。
    - 通信设备:在电信设备中,VCE05 的低功耗和高效率使其成为理想的电源选择,可延长设备的电池寿命并降低整体能耗。
    - 医疗设备:医疗设备对电源的安全性和可靠性有很高的要求。VCE05 符合国际安全标准,适用于医疗领域的各种设备。
    使用建议
    - 散热设计:虽然 VCE05 是自然对流冷却的,但在高负载情况下仍需考虑适当的散热措施,以避免过热。
    - 外部滤波器:对于高要求的场合,建议添加外部滤波器来进一步降低传导和辐射干扰。
    - 冗余设计:在需要高度可靠性的应用中,考虑冗余配置以提高系统稳定性。

    兼容性和支持


    VCE05 系列电源与多数通用电子设备兼容,且提供详细的技术支持和售后服务。具体支持如下:
    - 技术支持:制造商提供详尽的技术文档和在线支持,帮助用户进行产品选型和集成。
    - 保修政策:提供长达三年的质保期,确保客户在使用过程中的信心和支持。
    - 文档和资料:用户手册、数据表和应用指南可从官网下载,方便用户参考和使用。

    常见问题与解决方案


    以下是一些常见的用户问题及其解决方案:
    - 问题:设备在启动时出现延迟现象。
    - 解决方法:确保设备接收到足够的启动电压,并调整电源的启动延迟时间至适当值。

    - 问题:电源在重载下效率下降。
    - 解决方法:检查电源输入电压和负载情况,确认电源是否处于最佳工作范围内,并考虑增加散热措施。
    - 问题:电源在高湿度环境中运行不稳定。
    - 解决方法:使用防潮剂或者改善环境条件,确保电源能在指定的工作湿度范围内正常运行。

    总结和推荐


    VCE05 系列电源以其紧凑的设计、高效的性能和可靠的品质,成为了众多工业和信息技术应用的理想选择。其低功耗、高效率和良好的兼容性使其在市场上具有显著的竞争优势。无论是工业控制、通信设备还是医疗设备,VCE05 都能够满足严苛的应用需求。
    综上所述,强烈推荐 VCE05 系列电源给需要高性能、可靠性和灵活性的用户。

VCE05US09参数

参数
类型 -
输出电流最大值 550mA
散热方式 -
开关频率 -
输出总功率 -
输出电压组数 1
转换效率 -
输出方式 -
输入电压最小值 85V~264V(AC)
输出电压 9V
最大容性负载 -
特性 Universal Input
输入电压最大值 -
长*宽*高 27.94mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

VCE05US09厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

VCE05US09数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER VCE05US09 VCE05US09数据手册

VCE05US09封装设计

查看详情并下载
Symbol
Footprint
3D Model
