首页  >  产品百科  >  JTD2024S12

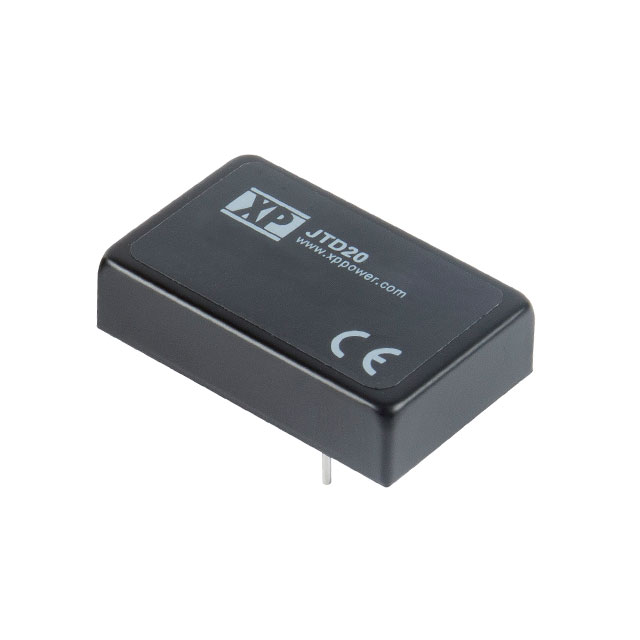

JTD2024S12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTD20系列, 9 → 36 V 直流输入, 12V 直流输出, 20W
供应商型号: ET-2729605
供应商: 海外现货
标准整包数: 1
XP POWER AC-DC模块 JTD2024S12

JTD2024S12概述

    # JTD20 Series DC-DC Converter 技术手册解析

    产品简介


    JTD20 系列 DC-DC 转换器是 XP Power 公司推出的一款高性能电源模块,专为工业、通信、医疗和轨道交通等领域设计。该系列提供单输出和双输出型号,具有宽输入电压范围(4:1),尺寸紧凑(1.6” x 1.0”),并具备出色的效率和可靠性。该产品旨在满足苛刻的应用需求,尤其是在高密度安装和严酷环境中。
    主要功能与应用领域
    - 主要功能:隔离式 DC-DC 转换、稳压输出、远程开关控制、输出可调。
    - 应用领域:工业自动化、通信设备、车载系统、医疗设备和轨道交通等。

    技术参数


    以下是 JTD20 系列的技术规格概览:
    | 参数 | 单位 | 最小值 | 典型值 | 最大值 | 备注 |
    |
    | 输入电压范围 | VDC | 9 | 24 | 75 | 单/双输入 |
    | 输出电压范围 | VDC | 3.3 15 | 支持单/双极性 |
    | 输出电流 | mA | 10 5500 | 按输出电压调节 |
    | 效率 | % 85 | 91 | 随负载变化而调整 |
    | 工作温度 | °C | -40 +100 | 符合工业级要求 |
    | 输入浪涌电压 | VDC 50/100 分别适用于 24/48V 模型 |
    | 隔离电压 | VDC | 1600 3000 | 输入到输出、输入到外壳 |
    | 开机时间 | ms 30

    产品特点和优势


    独特功能与优势
    1. 宽输入电压范围:支持 4:1 的宽电压范围,适应多种供电环境。
    2. 高功率密度:体积小巧,功率密度高达 30 W/in³。
    3. 远程开关控制:支持通过 Pin 6 实现远程启停功能。
    4. 高可靠性和稳定性:具备短路保护、过载保护及恢复能力,满足长时间运行需求。
    5. 输出可调性:通过外部电阻实现 ±10% 的输出电压微调。
    6. 长期质保:提供 3 年质保期,确保产品可靠性。
    市场竞争力
    JTD20 系列凭借其紧凑设计、宽电压范围、高效率以及多样的输出选项,在同类产品中具有显著的竞争力。特别是在需要高功率密度和强抗干扰能力的应用中,该系列产品表现尤为突出。

    应用案例和使用建议


    应用案例
    1. 工业自动化:用于复杂机械控制系统的电源供给,如 PLC 和伺服驱动器。
    2. 通信设备:适配 4G/5G 基站和路由器设备,提供稳定可靠的供电。
    3. 车载系统:用于新能源汽车的辅助电源模块,支持高温度环境下的正常工作。
    4. 医疗设备:提供稳定的低压电源支持,适合精密医疗仪器。
    使用建议
    - 在选择具体型号时,应根据实际应用的输入电压和输出需求确定合适的型号。
    - 对于需要更高精度的输出电压,可以通过外部电阻进行微调。
    - 注意输入滤波电容和 TVS 管的正确配置,以避免外部干扰对系统的影响。

    兼容性和支持


    兼容性
    JTD20 系列支持主流的工业标准接口,易于与其他电子设备集成。其机械尺寸(1.6” x 1.0”)与大多数 PCB 设计高度兼容,能够直接贴装。
    支持与维护
    XP Power 提供完善的技术支持服务,包括详细的用户手册、技术文档以及在线客服支持。此外,还提供 3 年质保服务,帮助用户减少维护成本。

    常见问题与解决方案


    常见问题及解决方案
    1. 问题:输出电压不稳。
    - 解决方案:检查输入电压是否在规定范围内;确认输入电容和 TVS 管配置正确。
    2. 问题:模块无法启动。
    - 解决方案:检查连接是否牢固,确保远程开关控制信号正确。
    3. 问题:输出电流不足。
    - 解决方案:检查负载是否超出额定值;确认散热措施是否到位。

    总结和推荐


    综合评估
    JTD20 系列 DC-DC 转换器以其高效能、高可靠性、宽输入电压范围和灵活的输出选项,成为工业和通信领域的理想选择。其独特的设计和强大的功能使其在同类产品中脱颖而出。
    推荐意见
    综上所述,JTD20 系列是一款值得信赖的高性能电源模块。无论是对于工业控制、通信设备还是车载系统,其出色的性能都能满足用户的多样化需求。强烈推荐给需要高性能电源解决方案的设计工程师和系统集成商。

JTD2024S12参数

参数
输入电压最大值 36V
特性 Remote On/Off,OCP,OVP,SCP
转换效率 88.5%
类型 -
输出方式 -
开关频率 -
输出电压 12V
输出总功率 -
输出电压组数 1
输入电压最小值 9V~36V(DC)
最大容性负载 -
散热方式 -
输出电流最大值 1.67A
长*宽*高 40.64mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTD2024S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTD2024S12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTD2024S12 JTD2024S12数据手册

JTD2024S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 38.327 ¥ 323.8629
5+ $ 36.5115 ¥ 308.5225
10+ $ 35.3819 ¥ 298.9773
25+ $ 35.1915 ¥ 297.3685
库存: 87
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 323.86
