JCJ1024S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCJ系列, 18 → 36 V 直流输入, 5V 直流输出, 10W
供应商型号: 1227404
供应商: 海外现货
标准整包数: 1

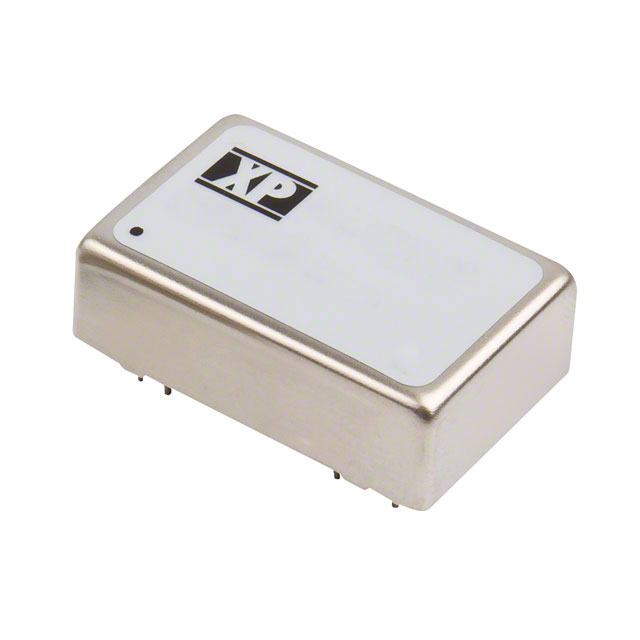

XP POWER AC-DC模块 JCJ1024S05

JCJ1024S05概述

    # DC-DC 转换器:JCJ 系列产品技术手册

    产品简介


    DC-DC 转换器是一种电子元件,用于将一个直流电压转换为另一个直流电压。本手册介绍的是 JCJ 系列的产品,主要包括 8W 和 10W 的转换器。这些转换器广泛应用于通信设备、工业自动化系统、医疗设备等领域,提供可靠的电源转换解决方案。

    技术参数


    输入参数
    - 输入电压范围:12V(9-18VDC),24V(18-36VDC),48V(36-75VDC)
    - 输入电流:见技术手册表格
    - 输入滤波器:Pi网络
    - 输入纹波电流峰值-峰值:通过12μH电感
    - 输入浪涌电流:见技术手册表格
    - 欠压锁定:无
    - 反向电压保护:无
    输出参数
    - 输出电压:见技术手册表格
    - 输出电压平衡:±1%最大值(双输出模型)
    - 最小负载要求:无
    - 初始设定精度:±1%最大值
    - 线性调节:±0.5%最大值
    - 负载调节:±0.7%(2.5-3.3V模型),±0.5%(其余模型)
    - 交叉调节:±5%(双输出模型)
    - 瞬态响应:<3%最大偏差,在200μs内恢复到1%以内(负载变化25%)
    保护参数
    - 过电压保护:见技术手册表格
    - 过载保护:>150%全负载
    - 短路保护:具有自动恢复的限流启动
    - 最大容性负载:见技术手册表格
    其他参数
    - 效率:见技术手册表格
    - 隔离电压:输入至输出1500VDC,输入至外壳1000VDC,输出至外壳1000VDC
    - 隔离电容:1200pF最大值
    - 开关频率:330kHz典型值
    - 功率密度:JCJ10:25W/in³,JCJ08:20W/in³
    - 平均故障间隔时间 (MTBF):>900KHrs

    产品特点和优势


    JCJ 系列 DC-DC 转换器具备多项显著特点和优势:
    - 宽输入范围:可适应不同类型的电源输入,提高应用灵活性。
    - 高效率:最高可达90%,减少能源浪费。
    - 宽工作温度范围:可在-40°C至+100°C的环境下稳定工作。
    - 高隔离电压:确保安全可靠的电源转换。
    - 长寿命:3年保修期,表现出色的可靠性和耐用性。
    - 紧凑设计:采用DIP-24金属封装,体积小,适用于空间受限的应用场合。

    应用案例和使用建议


    应用案例
    JCJ 系列转换器广泛应用于通信设备、医疗仪器、工业自动化系统等。例如,在医疗设备中,其稳定的电源输出能够保障系统的正常运行;在通信基站中,其高效的电源转换能力可以有效降低运营成本。
    使用建议
    - 在选择型号时,根据具体应用需求(如输入电压范围、输出电压和电流)选择合适的型号。
    - 在安装时,确保良好的散热条件以延长使用寿命。
    - 在测试过程中,监测负载变化下的输出稳定性,以验证其实际性能。
    - 注意选择符合标准的外部组件以满足电磁兼容性要求。

    兼容性和支持


    JCJ 系列转换器与其他标准电子元件具有良好的兼容性。制造商提供了详尽的技术文档和应用指南,确保用户能够顺利使用并进行二次开发。此外,制造商还提供了完善的售后服务和技术支持,包括免费的产品咨询和故障排除服务。

    常见问题与解决方案


    常见问题
    1. 输出电压不稳定:可能是由于负载变化过大导致。
    2. 输入电流过高:检查输入电压是否超出范围,以及输入滤波器是否正常。
    3. 过温保护触发:确保散热条件良好,避免长时间满载运行。
    解决方案
    1. 输出电压不稳定:调整负载,确保其处于规定的范围内。
    2. 输入电流过高:调整输入电压或更换合适的滤波器。
    3. 过温保护触发:增加散热措施,确保空气流通畅通。

    总结和推荐


    综上所述,JCJ 系列 DC-DC 转换器凭借其高效、可靠的性能,成为广泛应用领域的理想选择。其广泛的输入电压范围、优秀的输出稳定性、以及卓越的可靠性使其在众多同类产品中脱颖而出。无论是通信设备还是工业自动化系统,JCJ 系列转换器都能提供出色的电源解决方案。因此,我们强烈推荐使用 JCJ 系列 DC-DC 转换器。

JCJ1024S05参数

参数
类型 -
转换效率 89%
散热方式 -
输出电压 5V
输出总功率 10W
特性 OCP,OVP,SCP
输入电压最大值 36V
输出方式 -
最大容性负载 -
输出电压组数 1
输入电压最小值 18V
开关频率 -
输出电流最大值 2A
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCJ1024S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCJ1024S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCJ1024S05 JCJ1024S05数据手册

JCJ1024S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
