首页  >  产品百科  >  JTK3048D12

JTK3048D12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTK30系列, 18 → 75 V 直流输入, ±12V 直流输出, 30W
供应商型号: 1672821
供应商: 海外现货
标准整包数: 10

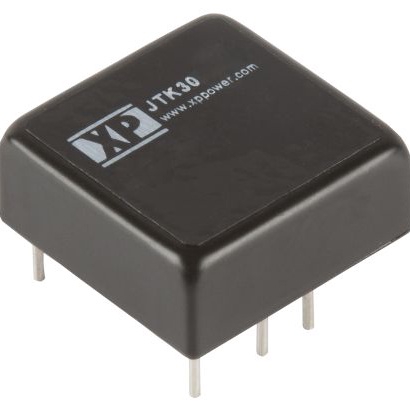

XP POWER AC-DC模块 JTK3048D12

JTK3048D12概述

    JTK30 Series DC-DC Converter 技术手册

    1. 产品简介


    JTK30系列DC-DC转换器是一款高效能的电源转换模块,专为各种应用设计,包括工业自动化、通信设备、医疗仪器等领域。该转换器提供了单输出和双输出版本,支持广泛的输入电压范围(9V到75V),可提供高达30W的功率。凭借其紧凑的1" x 1"封装尺寸,JTK30系列非常适合空间受限的应用场景。

    2. 技术参数


    JTK30系列的技术参数如下表所示:
    | 参数 | 单输出模型 | 双输出模型 |
    |
    | 输入电压范围 | 9-36V / 18-75V | 9-36V / 18-75V |
    | 输出电压 | 3.3V/5V/12V/15V | ±12V/±15V |
    | 输出电流 | 7.0A / 6.0A / 2.5A / 2.0A | ±1.25A / ±1.0A |
    | 最大输出电容 | 10000 µF / 7200 µF / 1200 µF / 1000 µF | ±750 µF / ±500 µF |
    | 工作温度范围 | -40°C 至 +100°C | -40°C 至 +100°C |
    | 隔离电压等级 | 1600 VDC | 1600 VDC |
    | 效率 | 88%-92% | 88%-92% |
    | 远程开关控制 | 支持 | 支持 |

    3. 产品特点和优势


    JTK30系列的主要特点包括:
    - 宽输入电压范围:9V到75V,适用于多种电源环境。
    - 高效率:最高可达92%,降低了能源损耗。
    - 大功率密度:每立方英寸输出功率高达73W,适合紧凑型设计。
    - 高隔离电压:1600 VDC的输入到输出隔离电压,确保了安全性。
    - 远程开关控制:方便系统集成和控制。
    - 长期可靠性:MTBF达到370 k小时,提供三年质保。

    4. 应用案例和使用建议


    JTK30系列广泛应用于工业自动化控制系统、通信设备、医疗设备等领域。例如,在自动化生产线中,JTK30可以用于为传感器、控制器等设备供电;在通信基站中,它可用于电源系统的冗余备份。
    使用建议:
    - 在高温环境下使用时,考虑加装散热片(-HK型号)以确保散热效果。
    - 对于负载波动较大的应用,建议增加外部滤波电路以稳定输出电压。

    5. 兼容性和支持


    JTK30系列与常见的电子元器件具有良好的兼容性。制造商提供详细的文档和技术支持,确保用户能够顺利进行集成和调试。同时,用户可通过官网获取最新的固件更新和应用指南。

    6. 常见问题与解决方案


    - Q: 如何调整输出电压?
    A: 使用Trim Up和Trim Down电阻值来调整输出电压,具体计算方法见应用指南。

    - Q: 如何处理过载保护?
    A: 当发生过载时,转换器会自动关闭输出,待过载状态消除后自动恢复。
    - Q: 如何提升电磁兼容性?
    A: 添加适当的外部滤波电路,具体参考应用指南中的推荐电路图。

    7. 总结和推荐


    综上所述,JTK30系列DC-DC转换器具备高性能、高可靠性及多功能性等特点,特别适用于需要高效率和高隔离电压的应用场合。对于需要紧凑型设计和高稳定性的用户来说,JTK30是一个理想的选择。因此,我强烈推荐使用这款转换器。

JTK3048D12参数

参数
最大容性负载 -
输出电压组数 2
输入电压最大值 75V
开关频率 -
转换效率 90%
输出电压 12V
类型 -
输出总功率 -
特性 Remote On/Off,OVP,SCP
输入电压最小值 48V(DC)
散热方式 -
输出方式 -
输出电流最大值 1.25A,1.25A
长*宽*高 25.4mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTK3048D12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTK3048D12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTK3048D12 JTK3048D12数据手册

JTK3048D12封装设计

查看详情并下载
Symbol
Footprint
3D Model
