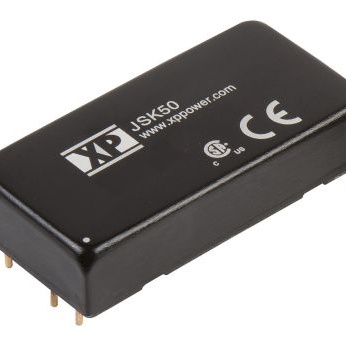

JSK5012S12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JSK50系列, 9 → 18 V 直流输入, 12V 直流输出, 50W
供应商型号: 1618956
供应商: 海外现货
标准整包数: 10
XP POWER AC-DC模块 JSK5012S12

JSK5012S12概述

    JSK50 Series DC-DC Converter 技术手册



    产品简介



    JSK50系列DC-DC转换器是一款高效率、高功率密度的产品,适用于各种需要直流电压转换的应用场合。该系列产品提供单路输出,具有2:1的输入范围,并且具有多种输出电压选项,如3.3V、5V、12V、15V和24V。凭借其紧凑的尺寸(2.00 x 1.00 x 0.43英寸)和宽泛的工作温度范围(-40°C至+105°C),JSK50系列非常适合在恶劣环境中运行。此外,产品还具备过载保护、短路保护和远程开启/关闭功能。


    技术参数



    - 输出电压:3.3V至24V
    - 最大输出电流:高达10.00A
    - 输入电压范围:9V至75V
    - 效率:最高可达92%
    - 隔离电压:1500VDC
    - 工作环境温度:-40°C至+105°C
    - 尺寸:2.00 x 1.00 x 0.43英寸(50.8 x 25.4 x 11.0 mm)
    - 重量:约0.066磅(30.0克)


    产品特点和优势



    1. 高效率:最高效率达到92%,大大提高了能源利用率。
    2. 高功率密度:体积小但功率大,适合空间受限的应用场合。
    3. 宽输入电压范围:2:1的输入范围使它能够适应不同的电源条件。
    4. 全金属外壳:提供六面金属封装,增强了产品的抗冲击能力和散热能力。
    5. 安全认证:通过ITE安全认证,确保产品在各种环境下的安全性。
    6. 远程控制功能:具备远程开启/关闭功能,方便系统管理和维护。


    应用案例和使用建议



    - 通信设备:由于其高效性和宽泛的工作温度范围,JSK50系列非常适合用于基站、路由器等通信设备。
    - 工业自动化:广泛应用于工厂自动化设备中,为各种传感器和执行器供电。
    - 医疗设备:凭借其高可靠性和高精度输出,适用于医疗设备的电源供应。

    使用建议:
    - 确保电路板布局合理,以利于散热。
    - 使用适当的滤波电容来减少纹波和噪声。
    - 在高温环境下工作时,建议添加散热片以提升散热效果。


    兼容性和支持



    - 兼容性:可与其他标准电气接口的设备兼容。
    - 支持:厂商提供三年保修期,涵盖生产缺陷和技术支持服务。


    常见问题与解决方案



    - 问题:启动时负载过大会导致过流保护?
    解决方案:适当调整外部负载,确保其不超过额定值。
    - 问题:温度过高导致热关机?
    解决方案:在热敏电阻位置安装散热片或提高冷却效率。
    - 问题:输出电压不稳定?
    解决方案:检查连接线路和接地情况,必要时增加输出电容。


    总结和推荐



    总体来看,JSK50系列DC-DC转换器以其高效率、高功率密度、宽泛的工作温度范围以及强大的安全认证,非常适合于各种高要求的应用场合。尽管价格可能稍高,但其稳定性和可靠性足以弥补这一不足。强烈推荐用于对电源性能有严格要求的项目。

JSK5012S12参数

参数
输出电流最大值 4.17A
最大容性负载 -
散热方式 -
特性 Remote On/Off,SCP
输出总功率 -
转换效率 91%
输出电压组数 1
输入电压最大值 18V
输入电压最小值 9V~18V(DC)
输出电压 12V
类型 -
输出方式 -
开关频率 -
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JSK5012S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JSK5012S12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JSK5012S12 JSK5012S12数据手册

JSK5012S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
