JTB0548S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: OCP,SCP 5W 1A 5V 1 72V 18V DIP 通孔安装
供应商型号: 1435494
供应商: 海外现货
标准整包数: 1

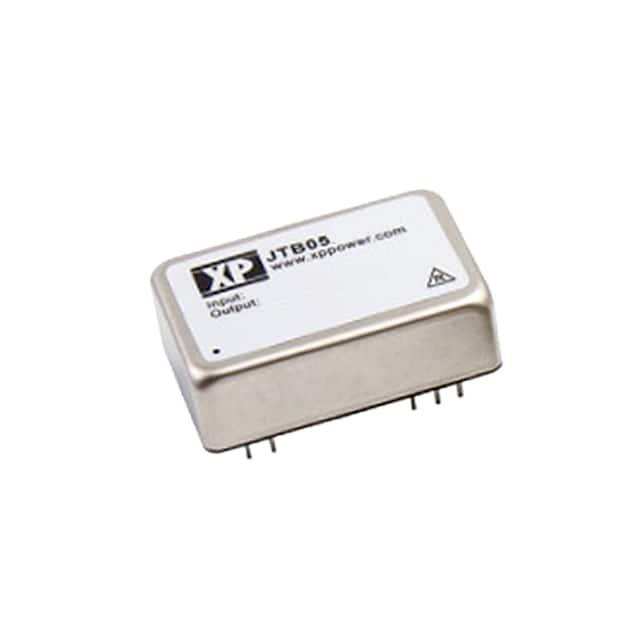

XP POWER AC-DC模块 JTB0548S05

JTB0548S05概述


    产品简介


    本产品是JTB03/05系列的DC-DC转换器,适用于需要高效率和稳定输出的应用场景。该转换器支持宽输入电压范围(24V:9-36VDC;48V:18-72VDC),具备单输出和双输出两种型号。主要功能包括电压调节、过流保护、短路保护等,广泛应用于通信、工业控制、医疗设备等领域。

    技术参数


    - 输入电压范围:
    - 24V:9-36VDC
    - 48V:18-72VDC
    - 输入电流:
    - 见表
    - 输入滤波器:Pi网络
    - 输入浪涌:
    - 24V型号:50V,持续100ms
    - 48V型号:100V,持续100ms
    - 输出电压:
    - 见表
    - 输出电压平衡:±1%最大值(双输出模型)
    - 初始设置精度:±2%最大值
    - 启动延迟:最大90ms
    - 启动上升时间:典型35ms
    - 线路调整率:±0.5%最大值(高线到低线)
    - 负载调整率:
    - 单输出模型:±0.5%最大值
    - 双输出模型:±1.0%最大值
    - 交叉调整率:双输出模型2.2%
    - 瞬态响应:<1.5%最大偏差,恢复至1%以内800μs内
    - 纹波与噪声:100mV或1%峰峰值,以较大者为准,带宽20MHz
    - 过电流保护:
    - JTB03:>170%折返,标称输入电压
    - JTB05:>130%恒功率
    - 短路保护:
    - JTB03:连续,打嗝模式,自动重启
    - JTB05:连续,限流,自动重启
    - 最大容性负载:10,000μF
    - 温度系数:±0.05/°C最大值
    - 效率:见表
    - 隔离:
    - JTB03:500VDC输入到输出,1500VDC输入到输出(加后缀‘-H’)
    - JTB05:1500VDC输入到输出
    - 隔离电容:最大80pF
    - 开关频率:可变100-700kHz
    - 平均故障间隔时间:>1.0百万小时(MIL-HDBK-217F标准,25°C)

    产品特点和优势


    JTB03/05系列DC-DC转换器具有以下特点和优势:
    - 宽输入电压范围:适用于多种电源环境。
    - 高效率:高达80%以上的效率。
    - 强过流和短路保护:保证系统安全稳定运行。
    - 高精度输出:初始设置精度高,输出电压平衡度好。
    - 宽工作温度范围:-25°C到+100°C,适应各种恶劣环境。
    - 长期保修:提供三年质保。

    应用案例和使用建议


    应用案例
    - 通信设备:为通信模块提供稳定的电源供应。
    - 工业自动化:用于工业控制系统中的电源管理。
    - 医疗设备:为医疗仪器提供可靠电源。
    使用建议
    - 在使用前,请仔细阅读手册并了解所有技术参数。
    - 确保输入电压在额定范围内,避免输入电压过高导致损坏。
    - 适当增加输入滤波电容,减少纹波和噪声。
    - 注意散热,避免长时间高负载工作导致过热。

    兼容性和支持


    - 兼容性:与大多数标准电源接口兼容,具体兼容性请参考手册。
    - 支持:厂商提供全面的技术支持和售后服务,包括安装指导、故障排查等。

    常见问题与解决方案


    1. Q: 输出电压不稳定怎么办?
    - A: 检查输入电压是否在额定范围内,确认负载是否过大。如需进一步检查,请联系技术支持。
    2. Q: 发生短路怎么办?
    - A: 转换器内置短路保护机制,自动重启。若无法正常工作,请检查电路连接是否正确。
    3. Q: 效率低怎么办?
    - A: 检查输入电压是否符合要求,负载是否匹配。如需提高效率,请优化电路设计。

    总结和推荐


    JTB03/05系列DC-DC转换器凭借其宽输入电压范围、高效率、多重保护功能和良好的温度适应性,在众多应用场景中表现出色。无论是通信、工业控制还是医疗设备,都是理想的选择。强烈推荐使用该产品,特别是在对电源稳定性要求较高的场合。

JTB0548S05参数

参数
最大容性负载 -
输出方式 -
开关频率 -
输出电压 5V
转换效率 -
类型 -
输出总功率 5W
输入电压最大值 72V
输入电压最小值 18V
输出电流最大值 1A
散热方式 -
输出电压组数 1
特性 OCP,SCP
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

JTB0548S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTB0548S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTB0548S05 JTB0548S05数据手册

JTB0548S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
