JHM1524D15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: OCP,OVP,SCP,UVLO 87% 15W 500mA,500mA 15V 2 36V 18V 通孔安装 40.6mm(长度)
供应商型号: 2484144
供应商: element14
标准整包数: 1

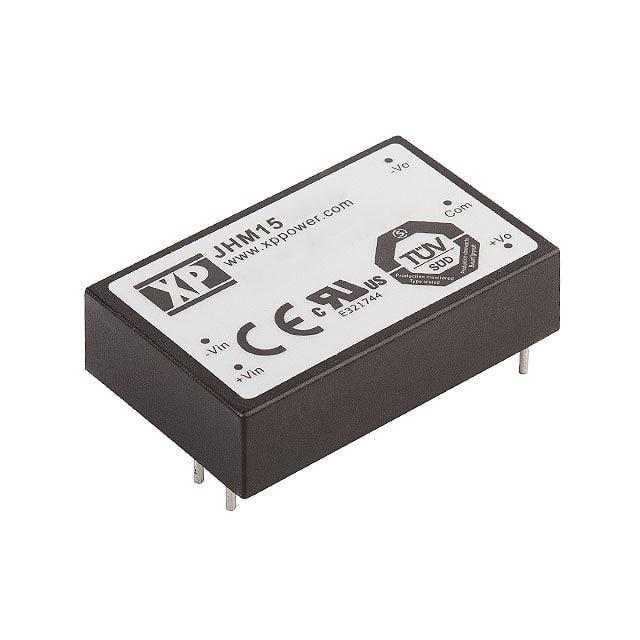

XP POWER AC-DC模块 JHM1524D15

JHM1524D15概述

    JHM15 Series DC-DC Converter



    产品简介



    JHM15系列是XP Power公司推出的一款紧凑型DC-DC转换器,适用于医疗和其他高性能应用场合。其主要功能是在宽范围的输入电压下提供稳定的输出电压,具有高效率、高隔离度和低漏电流的特点。产品广泛应用于医疗设备、通信系统、工业自动化设备等领域。


    技术参数



    - 输入电压范围: 9-18 VDC(12 V典型),18-36 VDC(24 V典型)
    - 输出电压范围:
    - 单输出: 5.0 V至15.0 V
    - 双输出: ±5.0 V至±15.0 V
    - 输出电流:
    - 单输出: 最大3000 mA
    - 双输出: 最大±1500 mA
    - 最大输入电流:
    - 单输出: 最大1930 mA(全载)
    - 双输出: 最大±1955 mA(全载)
    - 输入电容:
    - 单输出: 3000 µF(9-18 V),1000 µF(18-36 V)
    - 双输出: ±1470 µF(9-18 V),±550 µF(18-36 V)
    - 效率:
    - 单输出: 86%-88%
    - 双输出: 83%-87%
    - 隔离电压: 4000 VAC,双倍/增强绝缘,满足IEC60601-1第三版的2 x MOPP要求
    - 漏电流: 2 µA
    - 尺寸: 1.60 x 1.00 x 0.40英寸(40.60 x 25.40 x 10.20 mm)
    - 重量: 约20克


    产品特点和优势



    1. 高效率: 达到86%以上,适用于各种负载条件。
    2. 高隔离度: 4000 VAC绝缘,确保安全性和可靠性。
    3. 低漏电流: 仅为2 µA,适合对患者泄漏电流有严格要求的应用场合。
    4. 紧凑设计: 尺寸仅为1 x 1.6英寸,适合空间受限的设计。
    5. 医规认证: 符合IEC60601-1第三版标准,适用于医疗设备。


    应用案例和使用建议



    - 应用案例:
    - 医疗设备中的电源供应,如病床监护仪、呼吸机等。
    - 工业自动化设备中的电源管理,如控制系统、传感器等。

    - 使用建议:
    - 在选择输入电压时,应考虑额定值和最大容许值,避免过压情况。
    - 在连接外部电阻进行输出电压调节时,应根据具体需求选用合适的电阻值。
    - 使用过程中需注意散热问题,避免因温度过高影响使用寿命。


    兼容性和支持



    - 兼容性:
    - JHM15系列转换器适用于多种不同的电路板设计和连接方式。
    - 支持多种输入电压范围,可灵活应用于不同类型的系统。
    - 支持与维护:
    - XP Power公司提供3年的保修期,确保客户在使用过程中的可靠性和稳定性。
    - 客户可通过技术支持获取详尽的技术文档、设计指南和常见问题解答。


    常见问题与解决方案



    1. Q: 如何调节输出电压?
    - A: 通过连接外部电阻进行电压调节,参考手册中的应用笔记确定具体电阻值。

    2. Q: 转换器出现过载保护,如何处理?
    - A: 检查负载连接是否正确,调整负载至规定范围内;若仍无法解决,请联系技术支持。

    3. Q: 转换器在高湿度环境下使用有何注意事项?
    - A: 确保安装环境湿度不超过90%,避免长时间处于高湿环境中,以防元件腐蚀。


    总结和推荐



    JHM15系列DC-DC转换器以其高效能、高隔离度和低漏电流等显著优势,在医疗设备和其他高性能应用场合中表现出色。其紧凑的设计、广泛的输入电压范围以及强大的支持服务使其在市场上具备较强的竞争力。综上所述,强烈推荐使用JHM15系列DC-DC转换器以提升系统的稳定性和可靠性。

JHM1524D15参数

参数
输出电流最大值 500mA,500mA
散热方式 -
最大容性负载 -
转换效率 87%
特性 OCP,OVP,SCP,UVLO
输入电压最大值 36V
输出电压 15V
开关频率 -
输入电压最小值 18V
输出电压组数 2
类型 -
输出方式 -
输出总功率 15W
长*宽*高 40.6mm(长度)
安装方式 通孔安装
应用等级 医疗级
零件状态 在售
包装方式 管装

JHM1524D15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JHM1524D15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JHM1524D15 JHM1524D15数据手册

JHM1524D15封装设计

查看详情并下载
Symbol
Footprint
3D Model
