首页  >  产品百科  >  JCD0448S24

JCD0448S24

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCD系列, 36 → 72 V 直流输入, 24V 直流输出, 4W
供应商型号: JCD0448S24
供应商: TME
标准整包数: 1

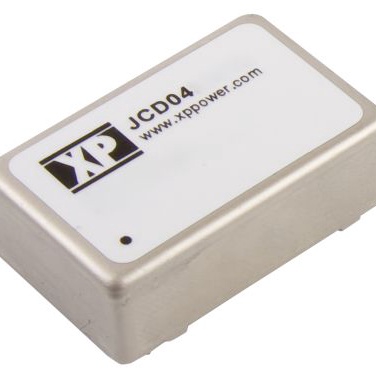

XP POWER AC-DC模块 JCD0448S24

JCD0448S24概述


    产品简介


    JCD系列是专为各种电子设备设计的高效直流到直流(DC/DC)转换器。该系列产品涵盖了从5V到48V的输入电压范围,并提供单输出和双输出型号。主要功能包括高隔离电压(1600VDC)、持续短路保护和宽工作温度范围(-40°C至+100°C)。这些特性使得JCD系列非常适合应用于工业自动化、通信设备、医疗设备以及其他需要高可靠性和稳定性的领域。

    技术参数


    - 输入电压范围:5V(4.5-9VDC),12V(9-18VDC),24V(18-36VDC),48V(36-72VDC)
    - 输出电压及电流:详细输出电压及电流见技术手册表格。
    - 效率:最高可达85%
    - 隔离电压:1600VDC输入到输出,可选3500VDC版本
    - 工作温度:-40°C 至 +100°C
    - 输入电流:具体值见技术手册表格
    - 启动延迟:5 V输入模型约20ms,12/24/48 V输入模型约500ms
    - 瞬态响应:最大偏差3%,恢复至1%以内用时250μs(部分型号可能不同)
    - 纹波与噪声:60mV峰峰值,20MHz带宽

    产品特点和优势


    JCD系列提供了高效率、高隔离度和广泛的输入电压范围,使得它在多种应用场合中具有极高的灵活性和可靠性。特别值得一提的是其卓越的瞬态响应能力和短路保护机制,能够确保在恶劣环境下的稳定运行。此外,该系列产品还具备超宽的工作温度范围,使其能够在极端环境下保持高性能。

    应用案例和使用建议


    应用案例
    - 工业自动化:在复杂且多样化的自动化设备中,JCD系列可以作为电源模块,确保各部件之间电力传输的稳定性和可靠性。
    - 通信设备:在通信基站或数据中心中,这些转换器可以用于各种电路板的供电,提供稳定的电压和电流输出。
    使用建议
    - 在设计时要根据实际负载情况选择合适的输入电压和输出电压。
    - 考虑到瞬态响应时间和纹波与噪声指标,建议在关键电路中增加外部滤波器以进一步改善性能。

    兼容性和支持


    JCD系列采用了行业标准的24针双列直插封装(DIP),易于与其他标准组件兼容。厂商提供了详尽的技术文档和支持服务,包括在线技术支持、用户手册以及定期更新的固件。

    常见问题与解决方案


    - 问题:开机时输出电压不稳定。
    - 解决方案:检查输入电压是否在正常范围内,必要时增加外部滤波器。
    - 问题:过载保护启动后无法自动恢复。
    - 解决方案:确认输出负载是否过大,适当减小负载或增加限流电阻。


    总结和推荐


    JCD系列凭借其高效率、宽输入电压范围、高隔离电压以及优良的温度适应性,成为了各类电子设备的理想电源解决方案。其卓越的性能和广泛的适用性使得该产品在市场上具有较强的竞争力。总体而言,强烈推荐将JCD系列应用于需要高可靠性和稳定性的应用场景中。

JCD0448S24参数

参数
类型 -
输出方式 -
输出电压 24V
特性 OCP,OVP,SCP
输出总功率 -
最大容性负载 -
输入电压最大值 72V
输入电压最小值 48V(DC)
输出电压组数 1
输出电流最大值 166mA
散热方式 -
开关频率 -
转换效率 85%
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCD0448S24厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCD0448S24数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCD0448S24 JCD0448S24数据手册

JCD0448S24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 27.985 ¥ 187.5478
5+ $ 20.58 ¥ 159.4092
10+ $ 17.0464 ¥ 138.8977
50+ $ 16.1838 ¥ 133.0571
库存: 10
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 187.54
