JCA0248S12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCA系列, 36 → 75 V 直流输入, 12V 直流输出, 2W
供应商型号: 1673070
供应商: 海外现货
标准整包数: 16

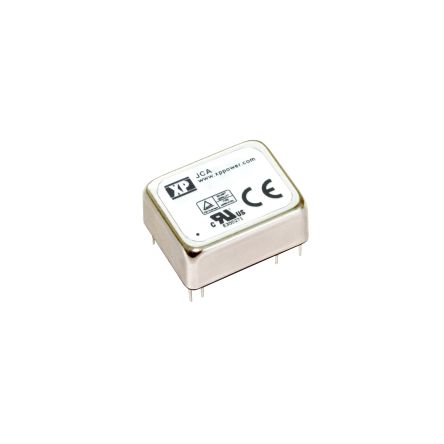

XP POWER AC-DC模块 JCA0248S12

JCA0248S12概述


    产品简介


    JCA系列 DC-DC 转换器是一款高效、小型化的电源模块,广泛应用于通信设备、工业自动化、医疗设备及车载电子等领域。该系列产品以紧凑设计和行业标准引脚布局为核心优势,提供单输出和双输出型号,支持多种输入电压范围(如5V、12V、24V和48V)。凭借卓越的电气性能和稳定性,JCA系列为各类高要求应用场景提供了可靠电源解决方案。

    技术参数


    以下是JCA系列的技术参数概要:
    输入特性:
    - 输入电压范围:5V (4.5-9.0V),12V (9-18V),24V (18-36V),48V (36-75V)
    - 启动电压:>90%-95%额定输入电压
    - 关断电压:<80%额定输入电压
    - 典型输入电流:见表格
    - 输入滤波:Pi网络
    - 浪涌电压:10V(5V)、25V(12V)、50V(24V)、100V(48V),持续1秒
    输出特性:
    - 输出电压:见表格
    - 初始设定精度:±1%以内
    - 启动延迟时间:最大30ms
    - 起始上升时间:3.5ms典型值
    - 最小负载要求:无最低负载限制
    - 线性调整率:±0.3%
    - 负载调整率:±1%
    - 交叉调整率(双输出型号):±5%
    - 瞬态响应:4%偏差内恢复至1%,恢复时间<500µs
    - 纹波噪声:50mV峰峰值(20MHz带宽)
    - 效率:最高可达78%(见表格)
    环境特性:
    - 工作温度范围:-40°C 至 +100°C
    - 存储温度范围:-55°C 至 +125°C
    - 绝缘耐压:输入到输出1500VDC;输入到外壳500VDC;输出到外壳500VDC
    - 冷却方式:自然对流冷却
    安全认证:
    - UL/EN60950-1,CSA认证,CE标志符合LVD指令

    产品特点和优势


    JCA系列具有以下显著特点和优势:
    1. 高功率密度:体积小巧(1.0" x 0.8"),具备6.25 W/in³至9.38 W/in³的功率密度。
    2. 高可靠性:3年质保,MIL-HDBK-217F标准下的MTBF>2百万小时。
    3. 低纹波与噪声:仅50mV峰峰值的输出噪声,适合敏感电子电路。
    4. 多重保护机制:过流保护、短路保护、过压保护,确保长时间运行安全无忧。
    5. 兼容性强:符合多项国际标准,便于集成到各种系统中。

    应用案例和使用建议


    应用案例:
    - 工业自动化控制设备
    - 医疗仪器中的电源模块
    - 汽车电子系统的备用电源
    - 高温或低温环境下工作的通信设备
    使用建议:
    - 在输入电压低于额定值的80%时,及时检查并恢复供电,防止关机导致的功能异常。
    - 若需满足更高的EMI/EMC要求,可搭配外部组件优化传导发射性能。
    - 根据负载需求选择合适的型号,避免因过载导致效率下降。

    兼容性和支持


    JCA系列转换器采用行业标准引脚配置,与主流嵌入式系统完全兼容。厂商提供详尽的技术文档和支持服务,包括应用指南和故障排除技巧,以协助客户快速上手和优化设计方案。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在规定范围内 |
    | 短时间内频繁重启 | 检查负载是否存在短路现象 |
    | 温度过高报警 | 改善散热条件,避免高负载运行 |

    总结和推荐


    JCA系列 DC-DC 转换器凭借其高效能、紧凑设计和广泛的适用性,在电源管理领域展现了极高的价值。无论是工业自动化还是车载电子设备,该系列产品均能满足严苛的工作环境要求。因此,我们强烈推荐JCA系列作为高效、可靠的电源解决方案。
    推荐指数:★★★★★

JCA0248S12参数

参数
输入电压最大值 75V
输入电压最小值 48V(DC)
输出总功率 -
散热方式 -
输出电流最大值 170mA
转换效率 70%
输出电压 12V
最大容性负载 -
类型 -
特性 OCP,OVP,SCP,UVLO
输出方式 -
开关频率 -
输出电压组数 1
长*宽*高 25.4mm(长度)*20.3mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCA0248S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCA0248S12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCA0248S12 JCA0248S12数据手册

JCA0248S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
