首页  >  产品百科  >  JCM3024S12

JCM3024S12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCM30系列, 18 → 36 V 直流输入, 12V 直流输出, 30W
供应商型号: 2671538
供应商: element14
标准整包数: 1

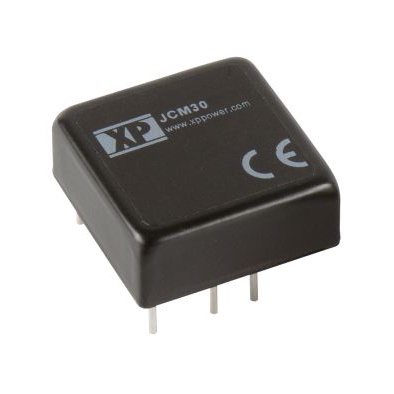

XP POWER AC-DC模块 JCM3024S12

JCM3024S12概述

    JCM30 Series DC-DC Converter 技术手册

    1. 产品简介


    JCM30 系列是XP Power公司生产的一款高效、紧凑型直流-直流转换器。该系列转换器支持单输出和双输出两种类型,输入电压范围为9V到75V,额定功率为30瓦。其紧凑的设计(1.0英寸 x 1.0英寸)和宽广的工作温度范围(-40°C 到 +100°C)使其适用于多种工业和汽车应用。

    2. 技术参数


    以下是JCM30系列的技术参数摘要:
    - 输出电压范围:3.3V到30V
    - 最大输出电流:7.0A
    - 输入电压范围:
    - 单一输入:9V到18V
    - 双重输入:18V到36V
    - 高压输入:36V到75V
    - 效率:高达92%
    - 隔离电压:1600VDC
    - 纹波与噪声:75mV pk-pk(单输出)
    - 过载保护:150%
    - 短路保护:连续触发和重启
    - 工作温度:-40°C 到 +100°C
    - 封装尺寸:1.0英寸 x 1.0英寸 x 0.41英寸
    - 重量:0.042磅

    3. 产品特点和优势


    JCM30系列具有以下独特功能和优势:
    - 高效率:高达92%,适用于能量敏感的应用场景。
    - 宽输入电压范围:覆盖从9V到75V,满足多种应用场景需求。
    - 高可靠性:MTBF达到370千小时,提供了长达三年的质量保证。
    - 远程控制功能:提供远程启停功能,便于系统集成和维护。
    - 高隔离电压:1600VDC的输入到输出隔离电压,确保安全性。

    4. 应用案例和使用建议


    JCM30系列广泛应用于工业自动化、通信设备、车载电源等领域。在实际应用中,用户可以根据需要选择合适的输入电压范围和输出电压配置。例如,在高功率应用中,可以选用高压输入版本以提高系统的能效。
    使用建议:
    - 在高温环境下使用时,考虑增加散热装置以保持性能稳定。
    - 结合外部滤波电路可以有效减少电磁干扰。

    5. 兼容性和支持


    JCM30系列与其同系列其他型号之间具有良好的兼容性。XP Power公司提供全面的技术支持和售后服务,确保客户能够充分利用产品的功能。

    6. 常见问题与解决方案


    - 问题:如何进行外部输出调节?
    - 解答:通过调整特定的电阻值(Rd和Ru),可以实现外部输出电压的微调。
    - 问题:如何解决过载和短路问题?
    - 解答:内置的过载和短路保护机制可以自动重启并恢复正常运行。

    7. 总结和推荐


    JCM30系列直流-直流转换器以其高效能、高可靠性和广泛的适用性脱颖而出。其在各种严苛环境下的出色表现使得它成为工业和汽车应用的理想选择。强烈推荐给需要高性能直流-直流转换解决方案的用户。

JCM3024S12参数

参数
最大容性负载 -
输出总功率 -
散热方式 -
输出电压 12V
开关频率 -
类型 -
输出方式 DC-DC
输入电压最大值 36V
特性 Remote On/Off,OVP,SCP
输出电压组数 1
输出电流最大值 2.5A
转换效率 91%
输入电压最小值 24V(DC)
长*宽*高 25.4mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCM3024S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCM3024S12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCM3024S12 JCM3024S12数据手册

JCM3024S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 281.4894
库存: 64
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 281.48
直接购买
