JCA0605S12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCA系列, 4.5 → 9 V 直流输入, 12V 直流输出, 6W
供应商型号: 1228018
供应商: 海外现货
标准整包数: 1

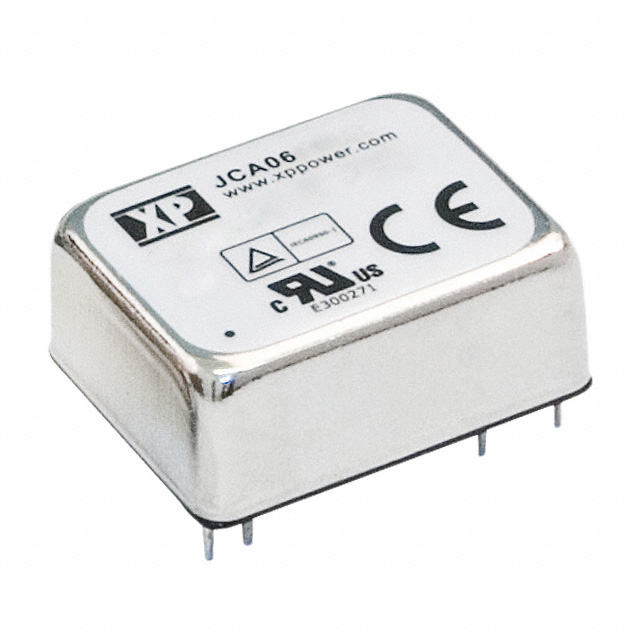

XP POWER AC-DC模块 JCA0605S12

JCA0605S12概述

    JCA04/06 系列 DC-DC 转换器技术手册

    1. 产品简介


    JCA04/06 系列是高性能 DC-DC 转换器,适用于各种工业和商业应用。这些转换器提供 4W 和 6W 的功率输出选项,能够适应 5V 至 75V 的输入电压范围。产品具有紧凑的设计,便于集成到不同类型的电路中,支持单输出和双输出配置。

    2. 技术参数


    - 输入电压范围:5V (4.5-9.0VDC),12V (9-18VDC),24V (18-36VDC),48V (36-75VDC)
    - 初始设定精度:±1%
    - 启动延迟时间:200ms最大
    - 负载调节:±1%
    - 隔离:1500VDC 输入到输出,基本绝缘
    - 冷却方式:自然对流冷却
    - 安全认证:UL60950-1,EN60950-1,CSA C22.2 No. 60950-1-03,CE 标记 LVD 14 April 16
    - 保修期:3年

    3. 产品特点和优势


    - 高效率:最高可达85%,适用于能量敏感的应用。
    - 宽输入电压范围:支持多种输入电压,适应性强。
    - 可靠性高:通过 UL 和 TUV 认证,确保在严苛环境下的稳定运行。
    - 温度范围广:-40°C 到 +100°C 的工作温度范围,确保在极端环境下正常工作。

    4. 应用案例和使用建议


    - 工业自动化:适用于机器人控制、传感器网络等需要高效电源供应的应用。
    - 通信设备:为无线基站、光纤收发器等提供稳定的电源。
    - 医疗设备:满足医疗仪器对电源稳定性及安全性的严格要求。
    - 使用建议:根据负载电流选择合适的电容值,以保证最佳的输出纹波和噪声性能。避免在高温环境中过度加载,以延长使用寿命。

    5. 兼容性和支持


    - 兼容性:与大多数标准接口兼容,易于与其他电子组件连接。
    - 支持和服务:厂商提供详细的用户手册和技术支持,确保客户能够充分利用产品的所有功能。

    6. 常见问题与解决方案


    - 问题1:启动时有异常噪音
    - 解决方案:检查输入电压是否稳定,确认滤波电容值是否符合要求。

    - 问题2:输出电压不稳
    - 解决方案:重新校准初始设定精度,确保符合 ±1% 的标准。
    - 问题3:过载保护频繁触发
    - 解决方案:调整负载电流至合理范围,检查电路是否有短路现象。

    7. 总结和推荐


    JCA04/06 系列 DC-DC 转换器以其高效率、高可靠性和宽输入电压范围著称,在多种应用中表现出色。特别是对于需要在恶劣环境中工作的系统,这款转换器无疑是理想的选择。建议用户在选择合适型号前仔细阅读技术手册,并参考具体应用需求进行选型。

JCA0605S12参数

参数
输出电流最大值 500mA
输出电压组数 1
开关频率 -
输入电压最小值 4.5V
类型 -
散热方式 -
输出电压 12V
转换效率 84%
输出方式 -
最大容性负载 -
输入电压最大值 9V
特性 OCP,OVP,SCP,UVLO
输出总功率 6W
长*宽*高 25.4mm(长度)*20.3mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCA0605S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCA0605S12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCA0605S12 JCA0605S12数据手册

JCA0605S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
