JCD0524D05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCD系列, 18 → 36 V 直流输入, ±5V 直流输出, 5W
供应商型号: 1470-1897-5-ND
供应商: Digi-Key
标准整包数: 1

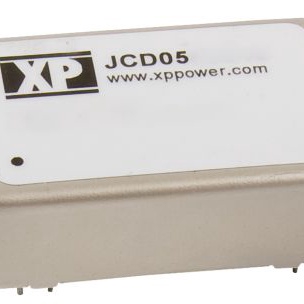

XP POWER AC-DC模块 JCD0524D05

JCD0524D05概述

    JCD 系列 DC/DC 转换器产品概述

    产品简介


    JCD系列 DC/DC 转换器是高性能的电源模块,旨在为各类电子设备提供稳定可靠的直流电转换。此系列转换器提供单输出和双输出版本,适用于广泛的电压范围,涵盖 5 V、12 V、24 V 和 48 V。JCD 系列广泛应用于通信设备、工业自动化、医疗设备及各类需要高可靠性的电子系统中。

    技术参数


    - 输入电压范围:
    - 5 V (4.5-9 VDC)
    - 12 V (9-18 VDC)
    - 24 V (18-36 VDC)
    - 48 V (36-72 VDC)
    - 最大功率:
    - 4 W
    - 5 W
    - 6 W
    - 效率: 见具体型号表格(最大值可达 85%)
    - 隔离电压: 1600 VDC 输入到输出,通过添加后缀 -H 可实现 3500 VDC 隔离
    - 工作温度范围: -40°C 至 +100°C
    - 封装尺寸: 24 引脚 DIL 镍涂层铜封装

    产品特点和优势


    1. 高可靠性: 提供高达 1600 VDC 的隔离电压,确保系统的安全运行。
    2. 宽输入电压范围: 支持 2:1 的输入电压范围,增加了灵活性和适应性。
    3. 高效率: 最高可达 85% 的效率,显著降低了能耗。
    4. 短路保护: 具备连续短路保护功能,自动恢复,无需手动干预。
    5. 宽工作温度范围: 从 -40°C 到 +100°C,适应严苛的环境条件。

    应用案例和使用建议


    JCD系列转换器被广泛应用于各种复杂的应用环境中,如通信基站、工业控制系统和医疗设备。例如,在一个通信基站中,JCD转换器可以将来自不同电源的直流电压统一转换成所需的稳定电压,从而保证通信设备的正常运行。
    使用建议:
    1. 在极端环境下(如高温或低温)使用时,应注意根据温度曲线进行适当的降额操作,以确保产品的长期稳定运行。
    2. 选择合适的输入电容值,特别是对于大电流负载的应用,以减少输出电压波动。

    兼容性和支持


    - 兼容性: 与市场上主流的电子设备和系统兼容。
    - 支持和服务: 厂商提供三年保修期,针对不同应用提供详细的技术文档和应用指南,支持远程和现场技术支持服务。

    常见问题与解决方案


    1. 问题: 开机时输出电压不稳。
    - 解决方案: 检查输入电容是否符合规格要求,确保电路连接正确无误。

    2. 问题: 过载保护触发频繁。
    - 解决方案: 检查负载是否超出了额定值,调整负载以避免过载。

    总结和推荐


    JCD 系列 DC/DC 转换器凭借其高效率、宽输入电压范围、卓越的隔离能力和完善的保护机制,成为市场上极具竞争力的产品。其在通信设备、工业控制和医疗设备等领域得到了广泛应用。强烈推荐用户选用该系列产品,特别是在对可靠性要求较高的场合。

JCD0524D05参数

参数
类型 -
特性 OCP,OVP,SCP
输出方式 -
转换效率 79%
最大容性负载 -
输出电压组数 2
输入电压最大值 36V
输出总功率 -
输出电压 5V
输入电压最小值 24V(DC)
输出电流最大值 500mA
开关频率 -
散热方式 -
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCD0524D05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。
