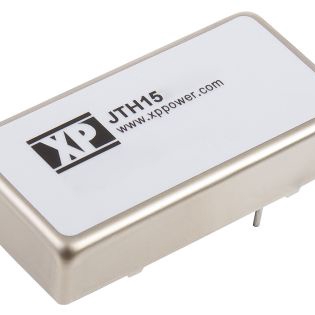

JTH1548D12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTH系列, 18 → 72 V 直流输入, ±12V 直流输出, 15W
供应商型号: 1672557
供应商: 海外现货
标准整包数: 10
XP POWER AC-DC模块 JTH1548D12

JTH1548D12概述


    产品简介


    JTH系列是一款高效、多功能的DC-DC转换器,适用于广泛的应用领域。该系列产品提供单输出和双输出版本,具备高达1500 VDC的隔离电压,能够满足各种工业和自动化设备的需求。JTH系列DC-DC转换器主要应用于通信设备、仪器仪表、工业控制系统等领域,为用户提供稳定的电源解决方案。

    技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 24 V (9-36 VDC)
    48 V (18-72 VDC) |
    | 输入电流 | 见表格 |
    | 输入滤波器 | Pi网络 |
    | 输入反射电流 | 35 mA rms通过12 µH电感 |
    | 输入浪涌电流 | 24 V型号:40 VDC持续100ms
    48 V型号:80 VDC持续100ms |
    | 欠压锁定 | 24 V型号:ON 8.6 V, OFF 8 VDC典型
    48 V型号:ON 16.0 V, OFF 14 V典型 |
    | 输出电压 | 见表格 |
    | 最小负载 | 无最小负载要求 |
    | 线性调节率 | ±0.5% |
    | 负载调节率 | ±0.5%(10-100%负载),±1.0%(10%负载) |
    | 交叉调节率 | ±5%(双输出型号) |
    | 设置点精度 | ±1% |
    | 启动延迟时间 | <10 ms |
    | 启动上升时间 | <20 ms |
    | 波纹和噪声 | 75 mV pk-pk(20 MHz带宽) |
    | 暂态响应 | 3%最大偏差,恢复至1%在200µs内 |
    | 温度系数 | 0.02%/°C |
    | 过压保护 | 无 |
    | 过流保护 | 140%典型额定负载于标称输入电压下 |
    | 短路保护 | 保护并重启(hiccup模式),自动恢复 |
    | 远程开启/关闭 | 可选(见应用注释) |
    | 最大电容负载 | 见表格 |
    | 效率 | 见表格 |
    | 隔离电压 | 1500 VDC(输入到输出)
    1000 VDC(输入到外壳)
    1000 VDC(输出到外壳) |
    | 隔离电阻 | 109 Ω |
    | 隔离电容 | 1200 pF典型 |
    | 开关频率 | 300 kHz典型 |
    | 功率密度 | 18.75 W/in³ |
    | MTBF | >1.21 Mhrs(按MIL-HDBK-217F标准,25°C,GB) |

    产品特点和优势


    JTH系列DC-DC转换器具有多个显著的特点和优势。首先,其4:1的输入电压范围使得其能够在不同供电系统间灵活切换,无需额外的外部调整。其次,高达1500 VDC的隔离电压,确保了安全性和稳定性。此外,其高达86%的效率和低波纹噪声特性,使其在各类高要求的应用中表现出色。更重要的是,它具备良好的温度适应性,在-40°C至+100°C的宽广温度范围内仍能正常工作。

    应用案例和使用建议


    JTH系列广泛应用于通信设备、仪器仪表、工业控制系统等领域。例如,在通信设备中,可以作为稳定可靠的电源模块,用于为传感器和其他组件供电。为了充分利用JTH系列的优势,建议在设计电路时合理考虑输入滤波器的设置,以减少输入反射电流的影响。此外,考虑到其较大的输入浪涌电流,应采取适当的保护措施,避免对其他组件造成损害。

    兼容性和支持


    JTH系列提供了广泛的兼容性,适用于多种输入电压范围和输出配置。厂商还提供了全面的技术支持和维护服务,包括远程开启/关闭功能(需选配)。这有助于用户更好地管理和监控设备运行状态,提高系统的可靠性。

    常见问题与解决方案


    1. 问题:如何实现远程开启/关闭功能?
    - 解决方案:选配Remote On/Off功能后,通过在控制板上连接一个合适的外部电源,可以在达到指定电压时激活远程控制信号,从而实现远程开关操作。
    2. 问题:如何计算最佳电容负载?
    - 解决方案:根据实际输出电流选择合适容量的电容。表格中列出了对应型号的最大电容负载值,可据此进行选择。
    3. 问题:如何判断是否需要外置输入电容器?
    - 解决方案:如果安装条件允许且需要更高的稳定性,则应选用220 µF/100 V的外置输入电容器。具体需根据实际情况决定。

    总结和推荐


    JTH系列DC-DC转换器凭借其卓越的性能参数、广泛的适用范围及完善的售后服务,在市场上具备较高的竞争力。对于需要高效率、高可靠性的应用场合,强烈推荐使用JTH系列转换器。无论是在通信设备还是工业控制系统中,它都能提供稳定可靠的电源解决方案,助力用户轻松应对各种挑战。

JTH1548D12参数

参数
类型 -
输出电压 12V
转换效率 85%
特性 OCP,OVP,SCP,UVLO
输入电压最大值 72V
输出电流最大值 625mA,625mA
散热方式 -
输出电压组数 2
开关频率 -
输入电压最小值 48V(DC)
输出方式 DC-DC
输出总功率 -
最大容性负载 -
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
