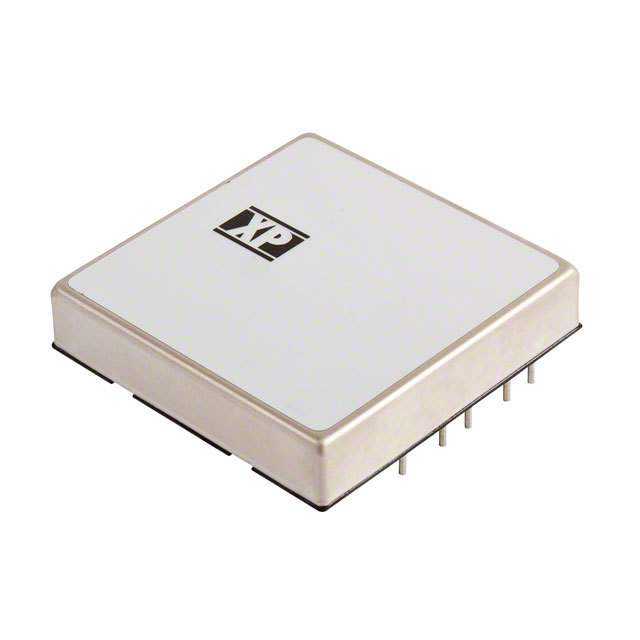

JTL4024S12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTL系列, 9 → 36 V 直流输入, 12V 直流输出, 40W
供应商型号: 1821380
供应商: 海外现货
标准整包数: 1
XP POWER AC-DC模块 JTL4024S12

JTL4024S12概述

    # JTL Series DC/DC Converter 技术手册

    产品简介


    JTL系列DC/DC转换器是一款高功率密度的电源转换模块,适用于广泛的应用领域。其主要功能包括单输出和双输出选择,高效率设计(最高可达92%),以及广泛的输入电压范围(4:1输入范围)。此系列产品不仅具有出色的稳定性和可靠性,还提供远程开/关控制功能,满足现代电力电子系统的需求。

    技术参数


    - 输入电压范围:24 V(9-36 VDC),48 V(18-75 VDC)
    - 输入电流:见型号规格表
    - 输入反射电流:峰值至峰20 mA,通过12 µH电感
    - 输入浪涌保护:24 V型号承受50 VDC,48 V型号承受100 VDC(持续100 ms)
    - 输出电压:见型号规格表
    - 输出调节:电压可调±10%
    - 负载调节:单输出型号±0.5%,双输出型号±1%(平衡输出)
    - 交叉调节:双输出型号±5%
    - 启动时间:25毫秒(典型值)
    - 纹波噪声:3.3 V和5 V型号≤50 mV pk-pk,其他单输出型号≤75 mV pk-pk,双输出型号≤150 mV pk-pk(带宽为20 MHz)
    - 瞬态响应:最大偏离3%,恢复到1%内需<250 µs(25%负载变化)
    - 温度系数:0.02%/℃
    - 过压保护:根据不同的输出电压等级设定
    - 过载保护:>130%满载
    - 短路保护:自动重启(hiccup模式)
    - 隔离电压:输入到输出1600 VDC,输入到外壳1600 VDC,输出到外壳1600 VDC
    - 隔离电容:最大2500 pF
    - 开关频率:270 kHz(典型值)
    - 效率:见型号规格表
    - 功率密度:25 W/in³
    - MTBF:最小150千小时(符合MIL-HDBK-217F标准,25°C,GB)
    - 工作温度:-40°C至+85°C,具体见降额曲线
    - 存储温度:-40°C至+125°C
    - 工作湿度:5%-95% RH(非冷凝)
    - 电磁兼容性:符合EN55022标准(A级传导和辐射)

    产品特点和优势


    JTL系列DC/DC转换器拥有许多独特的优势:
    - 高功率密度:高达25 W/in³,适合紧凑型设计需求。
    - 高效率:最高达92%,节省能源并降低散热要求。
    - 广泛输入电压范围:4:1输入范围适应多种电源环境。
    - 远程控制:具备远程开/关控制功能,方便远程管理和维护。
    - 强大的隔离能力:提供1600 VDC的输入到输出隔离电压,确保安全性和可靠性。
    - 长寿命:MTBF达到150千小时,保证长期稳定运行。

    应用案例和使用建议


    JTL系列DC/DC转换器广泛应用于通信、工业控制、医疗设备、军事设备等领域。以通信行业为例,其高功率密度和高效率特性使其特别适合在数据中心、服务器机房等环境中使用。为了确保最佳性能,在使用时应注意以下几点:
    - 在高负载情况下,建议使用散热片来帮助散热。
    - 使用合适的外部滤波电容以满足电磁兼容性要求。
    - 确保所有连接正确无误,避免接线错误引起的故障。

    兼容性和支持


    - 兼容性:JTL系列DC/DC转换器可以与各种标准接口和其他电子元件轻松集成。
    - 支持和服务:制造商提供全面的技术支持,包括安装指南、维修服务等。此外,针对不同的使用需求,还可以定制特殊版本的产品。

    常见问题与解决方案


    1. 问题:输出电压不稳定
    - 解决方法:检查输入电压是否在允许范围内,确认所有连接是否牢固,并适当调整负载。
    2. 问题:启动时间较长
    - 解决方法:增加外部电容以改善启动时间。
    3. 问题:输出电压调节不准确
    - 解决方法:调整外部电阻以进行精确的输出电压调节。

    总结和推荐


    综上所述,JTL系列DC/DC转换器凭借其高效率、高功率密度、广泛的输入电压范围和丰富的功能特性,在多个行业中均表现出色。特别是其远程控制功能和强大的隔离能力,使其在需要高可靠性和稳定性的应用场景中尤为出色。因此,我们强烈推荐这一系列的产品给需要高性能电源解决方案的用户。

JTL4024S12参数

参数
输出电压 12V
特性 Remote On/Off,OCP,OVP,SCP,UVLO
散热方式 -
类型 -
输出总功率 40W
开关频率 -
输出方式 -
转换效率 90%
输入电压最大值 36V
输出电流最大值 3.35A
输入电压最小值 9V
输出电压组数 1
最大容性负载 -
长*宽*高 50.8mm(长度)*50.8mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTL4024S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTL4024S12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTL4024S12 JTL4024S12数据手册
