JCE0624D05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCE系列, 18 → 36 V 直流输入, ±5V 直流输出, 6W
供应商型号: 1470-1931-5-ND
供应商: Digi-Key
标准整包数: 1

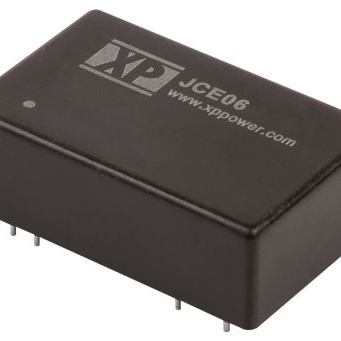

XP POWER AC-DC模块 JCE0624D05

JCE0624D05概述

    JCE系列DC-DC转换器技术手册

    1. 产品简介


    JCE系列是专为高效率、高可靠性设计的DC-DC转换器,适用于广泛的工业和商业应用。该系列产品提供单输出和双输出版本,支持多种输入电压范围(12V、24V和48V),并具备出色的电气特性和防护能力。JCE系列在电源管理、电信设备、工业自动化等领域中具有广泛应用。

    2. 技术参数


    - 输入电压范围:12V (9-18VDC),24V (18-36VDC),48V (36-75VDC)
    - 输入电流:具体数值请参考表格
    - 输入滤波器:π型网络
    - 输入反射纹波:20mA pk-pk(通过12μH电感和4.7μF电容)
    - 输入浪涌:12V型号 25VDC(100ms),24V型号 50VDC(100ms),48V型号 100VDC(100ms)
    - 欠压锁定:12V型号:>8.5V(开)<8.0V(关),24V型号:>16.5V(开)<15.5V(关),48V型号:>34.5V(开)<33.5V(关)
    - 输出电压:具体数值请参考表格
    - 输出电压平衡:±2%最大(双输出模型)
    - 初始设定精度:±2%最大
    - 最小负载:无最小负载要求
    - 线性调节率:±0.5%最大
    - 负载调节率:±1.2%最大(单输出),±5%最大(双输出10-100%)
    - 交叉调节率:±5%最大(双输出模型)
    - 启动延迟:20ms典型
    - 纹波和噪声:80mV pk-pk(100mV for D24模型),带宽20MHz
    - 瞬态响应:3%最大偏差,恢复到1%内300μs(4%最大偏差for S3V3模型)
    - 过载保护:135%-185%满负载
    - 短路保护:跳闸重启(hiccup模式),自动恢复
    - 最大容性负载:具体数值请参考表格
    - 温度系数:0.02%/°C最大
    - 效率:具体数值请参考表格
    - 隔离电压:1500VDC输入到输出,可选3000VDC(加后缀-H)
    - 隔离电容:1000pF典型输入到输出
    - 隔离电阻:109Ω
    - 开关频率:330kHz典型
    - 功率密度:15W/in³
    - MTBF:>800KHrs至MIL-STD-217F 25°C
    - 操作温度:-40°C至+100°C(见降额曲线)
    - 壳温:+100°C最大
    - 存储温度:-55°C至+125°C
    - 冷却:对流冷却
    - 操作湿度:高达95%RH(非冷凝)
    - EMC
    - 辐射排放:符合EN55032 Class A
    - 静电放电:符合EN61000-4-2,等级3,性能标准B
    - 辐射抗扰性:符合EN61000-4-3,10V/m,性能标准A
    - 快速瞬变脉冲:符合EN61000-4-4,等级3,性能标准A
    - 浪涌:符合EN61000-4-5,等级2,性能标准A
    - 传导抗扰性:符合EN61000-4-6,10Vrms,性能标准A
    - 磁场抗扰性:符合EN61000-4-8,1A/m,性能标准A
    - 安全认证:UL62368-1, CAN/CSA C22.2 No. 62368-1和62368-1, CE(符合所有适用指令),UKCA(符合所有适用立法)

    3. 产品特点和优势


    - 广泛的应用范围:适用于多种输入电压(12V、24V、48V),满足不同应用需求。
    - 高可靠性和稳定性:支持高可靠性应用,符合严格的EMC和安全标准。
    - 高效能:转换效率高,部分型号高达84%,减少能源浪费。
    - 高隔离电压:可选3000VDC输入到输出的高隔离电压,确保高安全等级。
    - 优秀的保护机制:具备过载和短路保护,提高系统整体安全性。

    4. 应用案例和使用建议


    - 应用案例:电信基站、工业控制设备、医疗设备等。该产品特别适合需要高可靠性和稳定性的应用场景。
    - 使用建议:根据具体应用场景选择合适的输出电压和负载电流。在安装过程中需注意散热和接线正确性。针对特殊应用,可考虑选用金属外壳版本以增强散热效果。

    5. 兼容性和支持


    - 兼容性:JCE系列DC-DC转换器与其他标准电子元件和设备兼容,便于集成到现有系统中。
    - 厂商支持:厂商提供全面的技术支持和保修服务,包括3年质保期。对于使用过程中的问题,用户可通过官方技术支持渠道获得帮助。

    6. 常见问题与解决方案


    - Q: 输出电压不稳定怎么办?
    - A: 检查输入电压是否在正常范围内,并确保负载和电容连接正确。如果问题仍然存在,请联系厂商技术支持。
    - Q: 如何提升转换效率?
    - A: 确保输入电压和负载电流在最佳工作点范围内。可以通过优化电路设计减少能量损耗,提高整体效率。
    - Q: 输出负载变化时如何保持稳定输出?
    - A: 调整输出电容值以匹配所需负载变化速度,保证输出稳定。同时确保使用高品质电容以减小电容自身的纹波影响。

    7. 总结和推荐


    JCE系列DC-DC转换器凭借其高效的转换性能、广泛的适用范围及可靠的安全保障,成为各种工业和商业应用的理想选择。特别适合需要高可靠性、稳定性和良好电磁兼容性的场合。推荐在涉及电力管理和关键系统应用时选用该产品。

JCE0624D05参数

参数
输出方式 -
最大容性负载 -
输出电压组数 2
特性 OCP,SCP,UVLO
输出电流最大值 600mA,600mA
类型 -
散热方式 -
输入电压最小值 18V
输入电压最大值 36V
开关频率 -
输出电压 5V
转换效率 80%
输出总功率 6W
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
