JWL5024S24

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JWL50系列, 9 → 36 V 直流输入, 24V 直流输出, 50W
供应商型号: 2532744
供应商: element14
标准整包数: 1

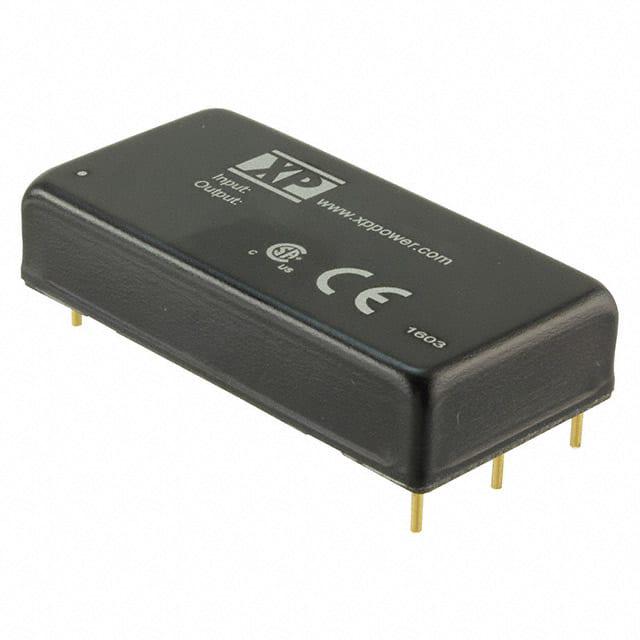

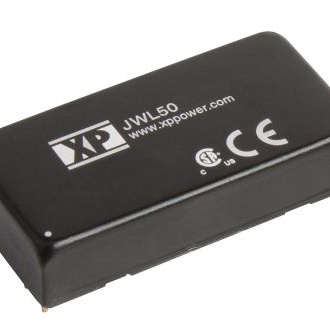

XP POWER AC-DC模块 JWL5024S24

JWL5024S24概述

    JWL50 Series DC-DC Converter:技术手册解析

    产品简介


    JWL50系列DC-DC转换器是一款专为需要高效能电力转换的应用而设计的产品。该系列转换器提供单路输出,具有宽范围输入电压(4:1),能够适应9-75V的输入电压范围。其紧凑型的2"x1"尺寸和高功率密度使得它成为空间受限应用场景的理想选择。此外,JWL50系列还具备强隔离性能(1500VDC)和宽泛的工作温度范围(-40°C至+105°C),使其能够在各种恶劣环境中可靠运行。

    技术参数


    | 参数 | 值 | 备注 |
    |
    | 输入电压范围 | 9-36V 和 18-75V | 两种型号分别对应不同范围 |
    | 输出电压 | 3.3V 至 30V | 具体输出由具体型号决定 |
    | 输出电流 | 0.76A 至 10.00A | 按不同型号区分 |
    | 效率 | 90%-92% | 不同输出电压效率有所差异 |
    | 尺寸 | 2.00 x 1.00 x 0.43”
    | 工作温度范围 | -40°C 至 +105°C
    | 孤立电压等级 | 1500 VDC

    产品特点和优势


    JWL50系列DC-DC转换器的主要特点是高效率、宽输入电压范围和紧凑的设计。这些特性使其特别适合于IT设备和工业自动化系统等应用。高功率密度使它可以被用于空间有限的应用场合。同时,宽工作温度范围也提高了其在极端环境下的适用性。

    应用案例和使用建议


    JWL50系列广泛应用于需要高效率电源转换的应用场合,例如数据中心、通信设备、医疗设备等。建议在使用时,根据不同的输出需求选择合适的型号。例如,对于需要12V输出的应用,可以选择JWL5024S12型号。另外,如果需要额外的散热措施,可选配加热片(-HK)以保证在高负载情况下的稳定性。

    兼容性和支持


    JWL50系列转换器支持广泛的电压输入,适用于多种电子设备。制造商提供三年质保,并提供详尽的技术支持文档,确保用户可以轻松找到解决问题的方法。

    常见问题与解决方案


    - 问题:如何正确连接远程开启/关闭端口?
    - 解决办法:将3号引脚接高电平以启动输出,接低电平关闭输出。

    - 问题:如何进行输出电压调整?
    - 解决办法:通过调节6号引脚上的外部电阻来实现电压微调。

    总结和推荐


    总体来看,JWL50系列DC-DC转换器凭借其高效率、宽电压范围和紧凑的体积,在IT设备和工业自动化领域的应用非常广泛。其独特的优点如高功率密度和宽工作温度范围,使得它在市场竞争中具有明显的优势。因此,对于需要高可靠性和稳定性的电源转换应用来说,JWL50系列是一个值得推荐的选择。

JWL5024S24参数

参数
开关频率 -
输入电压最大值 36V
特性 Remote On/Off,SCP
输出总功率 -
类型 -
输出电压 24V
输出电流最大值 2.08A
输入电压最小值 9V~36V(DC)
输出方式 -
散热方式 -
转换效率 91%
输出电压组数 1
最大容性负载 -
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JWL5024S24厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JWL5024S24数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JWL5024S24 JWL5024S24数据手册

JWL5024S24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 581.63
5+ ¥ 569.86
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 581.63
直接购买
加入购物车
