JTE0348D03

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTE03系列, 18 → 75 V 直流输入, ±3.3V 直流输出, 3W
供应商型号: 1470-2932-5-ND
供应商: Digi-Key
标准整包数: 1

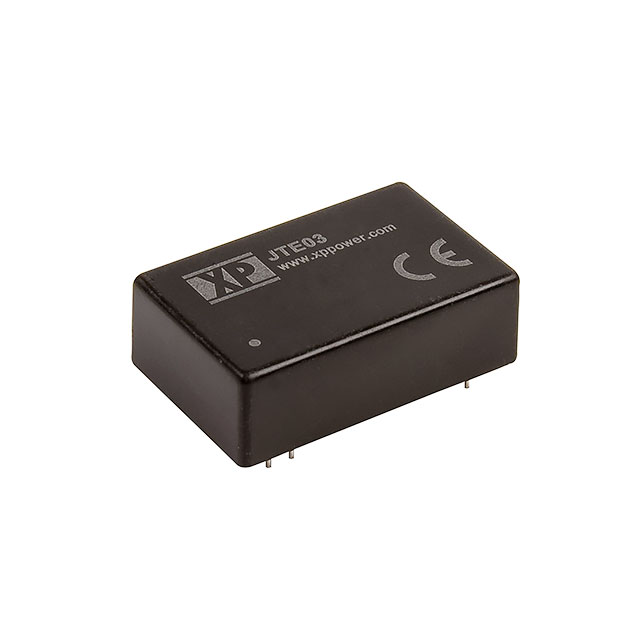

XP POWER AC-DC模块 JTE0348D03

JTE0348D03概述

    # JTE03 Series DC-DC Converter 技术手册

    产品简介


    JTE03 系列 DC-DC 转换器是一种高效且可靠的电源解决方案,适用于广泛的工业和消费电子应用。其独特的设计特点使其成为多种设备的理想选择,包括电信系统、医疗设备和测试仪器等。JTE03 系列采用标准的 DIP 24 塑料封装,具备宽输入电压范围(4:1)和高效率,确保了在各种环境条件下的稳定运行。

    技术参数


    JTE03 系列 DC-DC 转换器的主要技术参数如下:
    | 特性 | 最小值 | 典型值 | 最大值 | 单位 | 备注及条件 |
    |
    | 输入电压范围 | 9 | 24/48 | 36/75 | VDC | 24V 或 48V 额定值 |
    | 输出电压 | 见型号及额定值表
    | 输出电流 | 见型号及额定值表
    | 最大容性负载 | 见型号及额定值表
    | 初始设置精度 | ±2 %
    | 线路调节率 | ±0.5 %
    | 负载调节率 | ±1.2 % | 单输出 |
    | 跨调节率 | ±5 % | 双输出模型 |
    | 瞬态响应 | ±3 ±5 | % | S3V3版本:最大5% |
    | 波纹与噪声 | 80 100 | mV pk-pk | 测量带宽20MHz,采用1µF陶瓷电容 |
    | 短路保护 | 连续 | 自动恢复 |
    | 温度系数 | 0.02 %/℃

    产品特点和优势


    JTE03 系列 DC-DC 转换器具有以下几个显著特点和优势:
    1. 宽输入电压范围:4:1的输入范围使得它能够在不同电压环境下工作。
    2. 高效率:转换器的典型效率超过80%,部分型号甚至达到82%。
    3. 高隔离度:提供1500VDC的隔离度,且可选3000VDC的隔离选项。
    4. 无需最小负载:消除了对最小负载的要求,简化了设计并提高了灵活性。
    5. 长寿命:具备3年的质保期,保证长期稳定的性能表现。

    应用案例和使用建议


    JTE03 系列 DC-DC 转换器广泛应用于需要稳定直流电源的各种场景,如电信设备、医疗设备和测试仪器等。为了更好地利用其优势,可以考虑以下使用建议:
    1. 确保正确的输入电压范围:根据不同型号选择合适的输入电压,以避免损坏转换器。
    2. 外部滤波器:对于高频应用,可以增加外部滤波器来进一步降低输出噪声。
    3. 热管理:由于工作温度范围较广(-40°C至+100°C),应注意散热问题,特别是高温环境下。

    兼容性和支持


    JTE03 系列转换器与其他电子元器件兼容良好,但需要注意某些型号的输入电压范围和输出规格。厂商提供了详尽的技术支持和3年保修服务,用户可以通过技术支持热线获取帮助。

    常见问题与解决方案


    问题1:转换器发热严重
    解决办法:检查散热措施是否足够,如果环境温度较高,建议增加散热片或风扇以辅助散热。
    问题2:输出电压不稳定
    解决办法:检查输入电压是否在规定范围内,同时确认所有连接是否正确无误。必要时,增加外部滤波器来稳定输出电压。
    问题3:输出电流不足
    解决办法:检查负载是否超出规定范围,或确认是否需要增加输入电压来满足需求。

    总结和推荐


    综上所述,JTE03 系列 DC-DC 转换器是一款高性能、高可靠性的电源转换解决方案,特别适合需要宽输入电压范围和高效率的应用场合。其宽泛的工作温度范围、高效率以及无最小负载要求的特点,使其在各种应用场景中表现出色。因此,我强烈推荐该产品给需要高可靠性电源解决方案的工程师和技术人员。

JTE0348D03参数

参数
输出电压组数 2
特性 SCP
输入电压最大值 75V
散热方式 -
输出电流最大值 450mA,450mA
最大容性负载 -
转换效率 75%
输出电压 3.3V
类型 -
输出总功率 -
输出方式 -
开关频率 -
输入电压最小值 48V(DC)
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTE0348D03厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTE0348D03数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTE0348D03 JTE0348D03数据手册

JTE0348D03封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 19.008 ¥ 160.6176
5+ $ 17.7528 ¥ 148.5687
25+ $ 16.4736 ¥ 137.8634
100+ $ 15.3713 ¥ 128.6386
库存: 14
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 160.61
