JCA0648D03

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: OCP,OVP,SCP,UVLO 83% 200mA,200mA 15V 2 75V 48V(DC) DIP 通孔安装 25.4mm(长度)
供应商型号: 1337156
供应商: 海外现货
标准整包数: 1

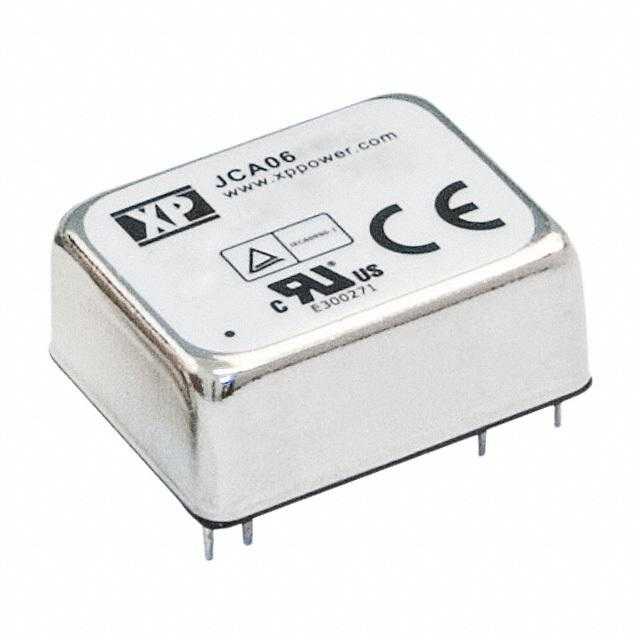

XP POWER AC-DC模块 JCA0648D03

JCA0648D03概述


    产品简介


    JCA系列直流转换器是专为高效率、紧凑型设计的电源模块。该系列涵盖4W和6W两种功率型号,适用于各种工业应用,如通信设备、自动化控制和医疗仪器等。产品采用金属封装,尺寸仅为1.0" x 0.8",具有广泛的工作电压范围和多样的输出选项,能够满足不同场合的需求。

    技术参数


    - 输入电压范围:5 V (4.5-9.0 VDC), 12 V (9-18 VDC), 24 V (18-36 VDC), 48 V (36-75 VDC)
    - 输入电流:根据输入电压和输出负载变化
    - 输入滤波器:π型网络
    - 输入浪涌:5 V模型10 V(1秒最大),12 V模型25 V(1秒最大),24 V模型50 V(1秒最大),48 V模型100 V(1秒最大)
    - 反射纹波电流:5 V模型80 mA,其他模型30 mA
    - 输出电压:见表
    - 初始设置精度:±1%最大
    - 启动延迟:200毫秒最大
    - 启动上升时间:3.5毫秒典型
    - 最小负载:无要求
    - 线性调节率:±0.3%
    - 负载调节率:±1%
    - 交叉调节率:±5%(双输出型号)
    - 瞬态响应:±4%最大偏差,恢复到1%以内<500 μs(25%负载变化,1 A/μs)
    - 纹波与噪声:50 mV峰峰值(20 MHz带宽)
    - 过流保护:150%典型,触发重启(间歇模式)
    - 短路保护:连续自动恢复
    - 过压保护:150%典型,通过输入重置
    - 温度系数:±0.05%/°C
    - 隔离:输入对输出1500 VDC,基本绝缘;输入对壳体500 VDC;输出对壳体500 VDC
    - 开关频率:300 kHz典型
    - 功率密度:JCA04:12.5 W/in³;JCA06:18.8 W/in³
    - 平均无故障时间:1.0 M小时至MIL-HDBK-217F标准,GB
    - 效率:见表
    - 工作温度范围:-40°C至+100°C
    - 存储温度范围:-55°C至+125°C
    - 湿度:最高95%,非凝结

    产品特点和优势


    JCA系列直流转换器具有以下显著优势:
    - 紧凑设计:尺寸仅为1.0" x 0.8",适合空间有限的应用。
    - 行业标准引脚布局:便于集成到现有系统中。
    - 宽输入电压范围:覆盖常见的5 V、12 V、24 V和48 V输入,适应多种应用。
    - 高效率:效率可达85%,节能高效。
    - 多种输出选择:单输出和双输出选项,满足不同需求。
    - 卓越的电气性能:优秀的线性调节率、负载调节率和瞬态响应,确保稳定可靠的输出。
    - 全面的安全保护:过流、短路和过压保护机制,确保设备安全运行。
    - 严格的环境适应性:可在极端环境下稳定工作,适用于恶劣环境。

    应用案例和使用建议


    应用案例
    - 通信设备:用于通信基站的电源供应,确保稳定的电力输出。
    - 自动化控制:适用于工业自动化设备,提供可靠的电源支持。
    - 医疗仪器:确保设备的电源稳定性,避免干扰和断电。
    使用建议
    - 在选择合适的输入电压和输出电压时,要考虑到负载情况和环境温度的影响,以确保最佳性能。
    - 为了减少输入端的纹波电流,可以考虑在输入端增加外部滤波电容。
    - 注意在应用外部组件以达到EN55022标准B级电磁兼容性要求时,需要参照相关应用指南。

    兼容性和支持


    JCA系列直流转换器与其他标准电子元件高度兼容,适用于广泛的工业应用。厂商提供了详尽的技术支持和售后服务,包括3年的保修期和专业的技术支持团队。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电压不稳定 | 检查并调整输入电压,确保在其额定范围内。 |
    | 输出电压波动大 | 检查负载变化情况,增加外部滤波电容。 |
    | 设备过热 | 确保散热良好,避免长时间满载工作。 |

    总结和推荐


    综上所述,JCA系列直流转换器凭借其紧凑的设计、卓越的电气性能和全面的安全保护,在多种应用中表现出色。无论是通信设备、自动化控制还是医疗仪器,都能提供可靠的电源支持。因此,强烈推荐使用该系列产品,特别是对于那些需要高性能和可靠性的应用场合。

JCA0648D03参数

参数
输入电压最小值 48V(DC)
输出方式 -
散热方式 -
特性 OCP,OVP,SCP,UVLO
输出电流最大值 200mA,200mA
输出电压 15V
输入电压最大值 75V
类型 -
最大容性负载 -
输出电压组数 2
转换效率 83%
开关频率 -
输出总功率 -
长*宽*高 25.4mm(长度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCA0648D03厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCA0648D03数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCA0648D03 JCA0648D03数据手册

JCA0648D03封装设计

查看详情并下载
Symbol
Footprint
3D Model
