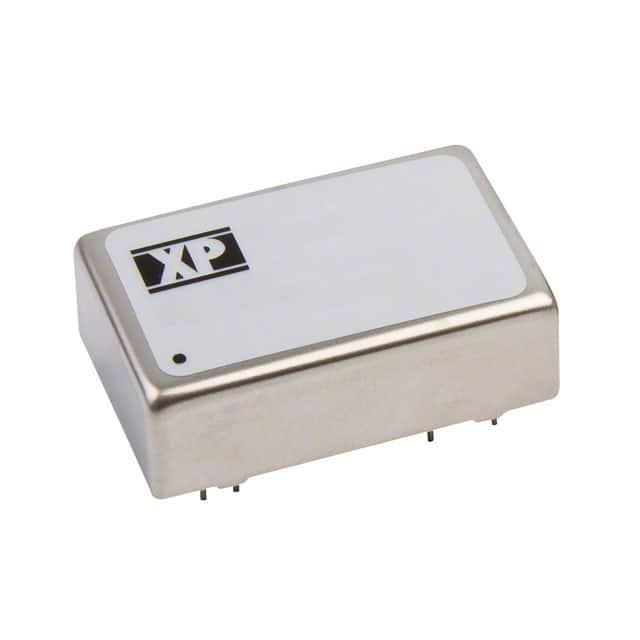

JCJ0812D05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCJ系列, 9 → 18 V 直流输入, ±5V 直流输出, 8W
供应商型号: 1672507
供应商: 海外现货
标准整包数: 10
XP POWER AC-DC模块 JCJ0812D05

JCJ0812D05概述

    # JCJ系列DC-DC转换器技术手册

    产品简介


    JCJ系列是一款高效率、多功能的DC-DC转换器,专为工业、通信和医疗等领域设计。该系列产品采用DIP-24金属封装,具有宽输入电压范围(9-75VDC)和高隔离电压(1500VDC)。其单路和双路输出设计能够满足各种应用需求,具备过压保护、短路保护及连续负载保护等多种安全特性。广泛应用于需要稳定电源供应的场合,例如工业自动化、数据通信、仪器仪表以及医疗设备等。

    技术参数


    | 参数 | 规格值 |

    | 输入电压范围 | 9-75VDC |
    | 输出电压 | 见表 |
    | 工作温度范围 | -40°C至+100°C |
    | 隔离电压 | 输入至输出:1500VDC |
    输入至外壳:1000VDC |
    输出至外壳:1000VDC |
    | 开关频率 | 330kHz典型值 |
    | 转换效率 | 最高达90% |
    | 初始设置精度 | ±1%最大 |
    | 线路调整率 | ±0.5%最大 |
    | 负载调整率 | ±0.7%最大 |

    产品特点和优势


    JCJ系列DC-DC转换器以其高效能、高可靠性著称。其独特的双路输出设计提供了更灵活的应用选择,同时内置的多种保护机制确保了设备的安全运行。此外,该产品拥有紧凑的设计,能够在苛刻的工作环境中提供稳定的电力支持,是现代电子产品不可或缺的一部分。

    应用案例和使用建议


    应用案例
    1. 工业自动化:用于PLC控制器、传感器和其他现场设备供电。
    2. 通信设备:适用于路由器、交换机等网络基础设施。
    3. 医疗设备:确保X射线机、超声波仪等精密设备的电力稳定性。
    使用建议
    - 在使用前确认输入电压是否符合产品要求。
    - 遵循手册中的安装指南以避免潜在风险。
    - 定期检查设备的运行状态,特别是在极端环境下长期使用时。

    兼容性和支持


    JCJ系列DC-DC转换器与大多数主流电子系统兼容良好。厂商提供了详尽的技术支持服务,包括在线文档、电话咨询和技术培训等,帮助客户快速解决问题并提升用户体验。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在规定范围内 |
    | 设备过热 | 确保良好的散热条件或增加冷却措施 |
    | 输出电流不足 | 检查负载是否超出额定值 |

    总结和推荐


    综上所述,JCJ系列DC-DC转换器凭借其卓越的性能和广泛的适用性,在众多行业中表现出色。它不仅提供了可靠的电力保障,还通过一系列智能保护功能增强了系统的安全性。因此,我们强烈推荐此产品给所有寻求高质量电源解决方案的企业和个人用户。

JCJ0812D05参数

参数
散热方式 -
输入电压最大值 18V
类型 -
输出电流最大值 800mA,800mA
输出电压组数 2
输出电压 5V
输入电压最小值 9V~18V(DC)
特性 OCP,OVP,SCP
输出总功率 -
开关频率 -
输出方式 -
最大容性负载 -
转换效率 82%
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCJ0812D05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCJ0812D05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCJ0812D05 JCJ0812D05数据手册

JCJ0812D05封装设计

查看详情并下载
Symbol
Footprint
3D Model
