首页  >  产品百科  >  JCB0312D24

JCB0312D24

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCB系列, 9 → 18 V 直流输入, ±24V 直流输出, 3W
供应商型号: 1228067
供应商: 海外现货
标准整包数: 1

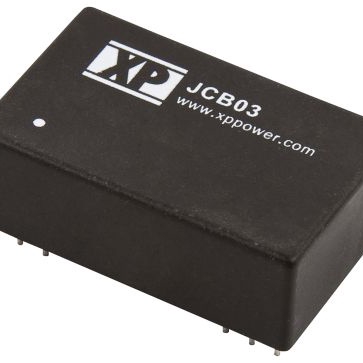

XP POWER AC-DC模块 JCB0312D24

JCB0312D24概述

    JCB系列DC-DC转换器技术手册



    1. 产品简介




    JCB系列DC-DC转换器是一款高效能的电源模块,广泛应用于工业控制、通信设备、医疗仪器以及各种需要稳定电压输出的场合。这些转换器提供多种输入电压范围(5V至72V)和输出选项(单输出和双输出),具有高效率和可靠的电气性能。由于其宽泛的输入电压范围和强大的隔离能力,JCB系列转换器在不同环境下的应用均表现卓越。


    2. 技术参数




    - 输入电压范围: 5V (4.5-9VDC), 12V (9-18VDC), 24V (18-36VDC), 48V (36-72VDC)
    - 输出电压: 见具体型号表格
    - 功率: 3瓦
    - 效率: 见具体型号表格
    - 隔离电压: 1500VDC(可选3000VDC)
    - 工作温度范围: -40°C 至 +100°C
    - 存储温度范围: -40°C 至 +125°C
    - 保护功能: 短路保护(连续,自动恢复)、过电流保护
    - 封装尺寸: 见图纸


    3. 产品特点和优势




    JCB系列DC-DC转换器具有以下独特的功能和优势:

    - 高效率: 最高可达85%,适用于各种工业应用场景。
    - 宽输入电压范围: 5V到72V,适应不同的供电环境。
    - 双重隔离能力: 提供1500VDC(可选3000VDC)输入输出隔离,确保安全可靠。
    - 多功能输出选择: 支持单输出和双输出模式,满足多样化的应用需求。
    - 坚固耐用: 能够在-40°C至+100°C的温度范围内正常工作,具有较长的使用寿命。
    - 低纹波和噪声: 输出纹波小于60mV pk-pk,保证了稳定的电源输出质量。


    4. 应用案例和使用建议




    JCB系列DC-DC转换器已经在多个领域得到广泛应用,包括但不限于以下场景:

    - 工业控制: 用于各类自动化设备,确保稳定的电源供给。
    - 通信设备: 为网络路由器、交换机等提供稳定的电源。
    - 医疗设备: 在精密仪器中确保稳定而纯净的电源供应。

    使用建议:
    - 负载要求: 为了满足噪音和纹波要求,至少需要25%的最小负载。低于这个值时,纹波会增加至200mV pk-pk典型值。
    - 保护措施: 确保正确连接保护电容,以符合EN61000-4-4和EN61000-4-5标准。
    - 温度管理: 尽量避免高温环境下长时间满负荷运行,以免影响产品寿命。


    5. 兼容性和支持




    JCB系列DC-DC转换器具有良好的兼容性,可以与各类电子元件和系统配合使用。厂商提供了全面的技术支持和维护服务,包括产品手册、在线技术支持、售后服务热线等。此外,客户还可以通过邮件或电话咨询具体的安装和使用问题。


    6. 常见问题与解决方案




    | 问题 | 解决方案 |
    | ----------------------------- | ---------------------------------- |
    | 输出电压不稳定 | 检查负载和输入电压是否在允许范围内。 |
    | 电源纹波过大 | 检查输出滤波电容是否损坏或容量不足。 |
    | 设备在高温下运行异常 | 检查散热条件,必要时采用外部风扇辅助散热。 |


    7. 总结和推荐




    JCB系列DC-DC转换器凭借其高效率、宽输入电压范围和强大的隔离能力,在众多应用场景中表现出色。其坚固耐用的设计使其能够在极端环境下长期稳定工作。我们强烈推荐这款产品给那些对电源稳定性有严格要求的应用场合。如果您需要更多详细信息或技术支持,请联系我们的客户服务团队。

JCB0312D24参数

参数
开关频率 -
输出方式 -
输入电压最大值 18V
输出总功率 -
最大容性负载 -
散热方式 -
输入电压最小值 9V~18V(DC)
类型 -
特性 OCP,OVP,SCP,UVLO
输出电流最大值 63mA,63mA
输出电压组数 2
输出电压 24V
转换效率 78%
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCB0312D24厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCB0312D24数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCB0312D24 JCB0312D24数据手册

JCB0312D24封装设计

查看详情并下载
Symbol
Footprint
3D Model
