JCK1512D05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCK系列, 9 → 18 V 直流输入, ±5V 直流输出, 15W
供应商型号: 1470-1987-5-ND
供应商: Digi-Key
标准整包数: 1

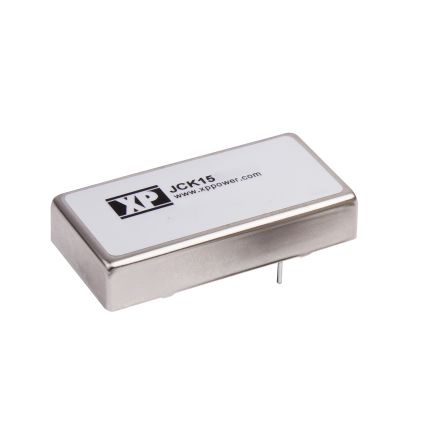

XP POWER AC-DC模块 JCK1512D05

JCK1512D05概述


    产品简介


    JCK系列电源模块是一款适用于多种工业和商业应用的高效直流-直流转换器。该产品提供单路和双路输出选项,输入电压范围宽泛(12V至75V),适用于各种电源需求。该产品的主要功能包括高效率(高达89%)、隔离电压(1600VDC)和过载及短路保护。JCK系列广泛应用于工业控制、通信系统、自动化设备、医疗设备和消费电子等领域。

    技术参数


    - 输入电压范围:12V (9-18VDC),24V (18-36VDC),48V (36-75VDC)
    - 输入电流:见下表
    - 输入反射纹波电流:通过12µH电感器为20mA rms(5Hz到20MHz)
    - 欠压锁定:
    - 12V型号:开启8.6V,关闭7.9V典型值
    - 24V型号:开启17.8V,关闭16V典型值
    - 48V型号:开启33.5V,关闭30.5V典型值
    - 输入浪涌电压:
    - 12V型号:30VDC,持续100ms
    - 24V型号:50VDC,持续100ms
    - 48V型号:100VDC,持续100ms

    产品特点和优势


    - 高效率:最高可达89%,确保能量损耗最小化。
    - 宽输入电压范围:从12V到75V,满足不同应用需求。
    - 强隔离能力:1600VDC的输入到输出隔离电压,保证安全性。
    - 保护机制:具有连续短路保护和过载保护功能,延长使用寿命。
    - 高可靠性:工作温度范围宽(-40°C到+100°C),具有良好的环境适应性。
    - 长寿命:3年保修期,确保长期稳定运行。

    应用案例和使用建议


    应用案例
    JCK系列电源模块常用于工业控制设备、通信基站、机器人系统等。例如,在工业自动化设备中,JCK系列能够提供稳定的电源供应,确保系统正常运行。
    使用建议
    - 散热管理:尽管该产品具有良好的热稳定性,但在高负载情况下仍需考虑散热问题。建议使用外部散热器(如型号后缀加‘-HK’)以提高效率和可靠性。
    - 滤波处理:建议在输入端添加12µH电感和220µF电容进行滤波,以减少纹波和噪声。

    兼容性和支持


    - 兼容性:JCK系列与市场上大多数标准电子设备兼容,可轻松集成到现有系统中。
    - 支持服务:制造商提供3年的质保服务,并提供详细的用户手册和技术支持,帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    - Q1: 设备在启动时延迟时间过长?
    - A1: 检查输入电压是否在规定范围内,确认是否有足够的输入电容。

    - Q2: 设备在高温环境下无法正常工作?
    - A2: 确认散热措施是否到位,检查环境温度是否超过产品的工作温度范围。

    总结和推荐


    综上所述,JCK系列电源模块凭借其高效率、宽输入电压范围、强大的保护机制和高可靠性,在多种应用场景中表现出色。特别是在需要宽输入电压范围和良好散热性能的应用中,JCK系列是理想的选择。强烈推荐这一产品给寻求高效、可靠电源解决方案的工程师和企业。

JCK1512D05参数

参数
输出电流最大值 1.5A,1.5A
特性 OCP,SCP,UVLO
类型 -
输出电压 5V
输出总功率 15W
输入电压最大值 18V
散热方式 -
最大容性负载 -
输出方式 Fixed
转换效率 85%
输出电压组数 2
开关频率 300KHz(Typ)
输入电压最小值 9V
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCK1512D05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCK1512D05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCK1512D05 JCK1512D05数据手册

JCK1512D05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 35.464 ¥ 293.9079
5+ $ 34.4032 ¥ 285.1165
10+ $ 33.332 ¥ 276.239
25+ $ 31.9176 ¥ 264.5171
100+ $ 29.7857 ¥ 246.849
库存: 21
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 293.9
