首页  >  产品百科  >  JCE0648S05

JCE0648S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCE系列, 36 → 75 V 直流输入, 5V 直流输出, 6W
供应商型号: 2365093
供应商: 海外现货
标准整包数: 1

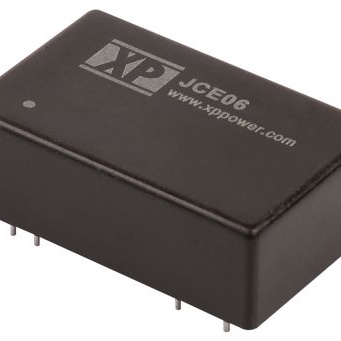

XP POWER AC-DC模块 JCE0648S05

JCE0648S05概述

    DC-DC 转换器 JCE 系列技术手册

    1. 产品简介


    JCE 系列 DC-DC 转换器是一款高效能的电力转换设备,适用于各种工业和通信应用。该系列产品提供了单输出和双输出选项,能够承受广泛的输入电压范围(9-75 VDC),并具有高效率、紧凑尺寸和高可靠性等特点。其主要功能是将不稳定的直流电压转换为稳定且可调的直流输出电压,从而满足各种电力系统的需求。

    2. 技术参数


    - 输入电压范围:12 V (9-18 VDC),24 V (18-36 VDC),48 V (36-75 VDC)
    - 输入电流:见表格
    - 输入滤波:π网络
    - 输入反射纹波:20 mA pk-pk(通过12 μH电感和4.7 μF电容)
    - 输入浪涌保护:12 V模型:25 VDC(100ms),24 V模型:50 VDC(100ms),48 V模型:100 VDC(100ms)
    - 欠压锁定:12 V模型:>8.5 V开启,<8.0 V关闭;24 V模型:>16.5 V开启,<15.5 V关闭;48 V模型:>34.5 V开启,<33.5 V关闭
    - 输出电压:见表格
    - 输出电压平衡:±2%最大(双输出模型)
    - 初始设定精度:±2%最大
    - 最小负载:无最小负载要求
    - 线路调节:±0.5%最大
    - 负载调节:±1.2%最大(单输出)和±5%最大(双输出)
    - 交叉调节:±5%最大(双输出)
    - 启动延迟:20毫秒典型
    - 纹波和噪声:80 mV pk-pk(20 MHz带宽)
    - 瞬态响应:3%最大偏差,在300微秒内恢复到1%(S3V3型号为4%最大偏差)
    - 过载保护:135%-185%满载
    - 短路保护:过流后自动恢复
    - 最大容性负载:见表格
    - 温度系数:0.02%/℃最大
    - 效率:见表格
    - 隔离电压:1500 VDC 输入至输出,3000 VDC 隔离版本需加后缀 -H
    - 隔离电容:1000 pF典型(输入至输出)
    - 隔离电阻:10^9 Ω
    - 开关频率:330 kHz典型
    - 功率密度:15 W/in³
    - MTBF:>800 K小时(MIL-STD-217F)

    3. 产品特点和优势


    JCE系列DC-DC转换器的优势在于其宽广的输入电压范围、高效率(最高可达84%)、良好的负载和线路调节能力、过载及短路保护功能。特别是其在高温度(-40°C 至 +100°C)环境下的稳定表现,使其适用于严苛的工作环境。此外,其独特的双输出设计和高隔离电压(可选3000 VDC)使得它在工业控制系统和医疗设备等领域具有显著的竞争优势。

    4. 应用案例和使用建议


    - 工业自动化:用于驱动电机和传感器,提供稳定的电源支持。
    - 通信设备:作为备用电源或用于电信基站,确保通信的持续稳定。
    - 医疗设备:用于医疗器械,保证设备运行的可靠性和安全性。
    使用建议:
    - 在选择输出电压时,根据实际需求进行精确匹配。
    - 确保足够的散热措施,特别是在高温环境下使用。
    - 在负载变化较大的场合,考虑到瞬态响应时间以避免影响系统的稳定性。

    5. 兼容性和支持


    JCE系列DC-DC转换器支持多种电子元器件和设备,具体兼容性信息可以参阅手册中的详细说明。厂商提供了全面的技术支持,包括产品保修期长达三年,以及针对客户的具体问题提供及时的帮助和解决方案。

    6. 常见问题与解决方案


    1. 问题:输入电压超过限定值,导致设备损坏。
    - 解决方案:安装输入保护电路,例如使用保险丝或压敏电阻。
    2. 问题:输出电压不稳定。
    - 解决方案:检查输出负载是否过大或负载波动太大,并调整负载分布。
    3. 问题:设备在高温环境中工作异常。
    - 解决方案:确保散热良好,或者考虑使用金属外壳版本以提高散热性能。

    7. 总结和推荐


    JCE系列DC-DC转换器凭借其高效率、宽泛的输入电压范围和优良的负载及线路调节能力,在工业自动化、通信设备和医疗设备等领域展现出极高的应用价值。其独特的双输出设计和高隔离电压特性使其在市场上具备较强的竞争优势。强烈推荐给需要高性能DC-DC转换器的用户。

JCE0648S05参数

参数
特性 OCP,SCP,UVLO
输入电压最大值 75V
开关频率 -
输入电压最小值 48V(DC)
输出方式 DC-DC
输出总功率 -
散热方式 -
转换效率 82%
输出电流最大值 1.2A
输出电压组数 1
输出电压 5V
最大容性负载 -
类型 -
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCE0648S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCE0648S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCE0648S05 JCE0648S05数据手册

JCE0648S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 176.2118
3+ ¥ 169.1633
5+ ¥ 169.1633
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
