EML30US03-T

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power 20W开关电源, 3.3V 直流输出电压 6A输出电流, 1输出点
供应商型号: 2451817
供应商: 海外现货
标准整包数: 1

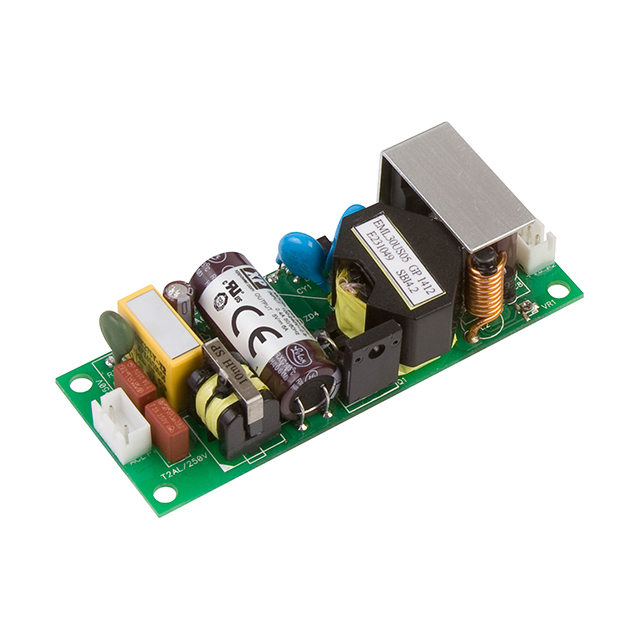

XP POWER AC-DC模块 EML30US03-T

EML30US03-T概述

    EML30 Series AC-DC Power Supplies

    1. 产品简介


    EML30系列是为医疗应用设计的一系列开放框架和封装型AC-DC单输出电源。它们适用于多种机械安装方式,如PCB安装、开放框架、机箱安装(带螺丝接线端)以及DIN导轨安装。EML30系列通过了全球医疗安全标准认证,符合导电和辐射排放的B类标准,具备130%、30秒峰值负载能力。这些II类隔离组件有助于系统设计师轻松集成到最新的医疗产品和应用中。

    2. 技术参数


    - 输出功率: 30瓦
    - 输出电压: 3.3至48伏
    - 输出电流: 视输出电压而定,范围从0.62安培到7.8安培
    - 效率: 79%-88%
    - 输入电压范围: 85-264伏交流,120-370伏直流
    - 无负载输入功率: 0.3瓦
    - 瞬态响应: 偏移不超过4%,恢复到1%以内需时不到500微秒
    - 过压保护: 根据版本不同,过压阈值在115%至216%之间
    - 过载保护: 120%-185%
    - 短路保护: 断开并重新启动(间歇模式)
    - 操作温度: -20°C至+70°C,超过+50°C开始线性降额
    - 存储温度: -40°C至+85°C
    - 传导及辐射EMC: 符合EN55022 B类标准,EN61000-4系列标准
    - 绝缘: 输入到输出4000伏交流
    - 开关频率: 70千赫兹
    - 重量:
    - 开放框架版本:0.13磅(60克)
    - 封装版本:0.35磅(160克)
    - 螺丝接线端版本:0.37磅(170克)

    3. 产品特点和优势


    EML30系列的特点在于其紧凑的设计(2.96 x 1.36 x 1.05英寸),以及广泛的输出电压选择(3.3至48伏)。它的医疗认证确保了高可靠性和安全性。此外,具备峰值负载能力(130%,30秒)以及三年保修也是其优势之一。特别值得注意的是其在宽广的工作温度范围内(-20°C至+70°C)的表现,使其适合各种恶劣环境的应用。

    4. 应用案例和使用建议


    EML30系列适用于各种医疗设备,如监护仪、输液泵、呼吸机等。根据手册中的使用建议,建议在可能的情况下增加外部散热器以改善热管理,特别是在高输出功率应用中。此外,在进行系统集成时,确保良好的接地和布线可以有效减少电磁干扰。

    5. 兼容性和支持


    EML30系列的机械接口适配多种安装选项,如PCB安装、开放框架、机箱安装和DIN导轨安装。制造商提供丰富的技术支持,包括详细的安装指南、维护手册以及配件购买选项。对于需要额外配件的用户,可以通过特定订单代码获取,例如DIN导轨安装套件(订单代码ECL25/30 DIN CLIP)。

    6. 常见问题与解决方案


    - Q1: 输出电压不稳定?
    - A: 检查输入电压是否稳定,确认负载是否在允许范围内,尝试调节输出电压调整旋钮。

    - Q2: 过载保护触发频繁?
    - A: 检查电路是否超负荷运行,适当减少负载或增加冷却措施。

    - Q3: 温度过高?
    - A: 确认散热措施是否到位,如外部散热器的安装是否正确。同时检查环境温度是否超过限制。

    7. 总结和推荐


    EML30系列是一款高效可靠的医疗级AC-DC电源供应器,具备优异的安全特性和广泛的应用范围。它不仅符合严格的医疗标准,还具有出色的性能和灵活性。无论是新产品的开发还是现有系统的升级,EML30系列都是值得推荐的选择。

EML30US03-T参数

参数
输出电压组数 1
散热方式 -
开关频率 -
类型 -
转换效率 -
输出电压 3.3V
输出方式 Fixed
输入电压最小值 85V~264V(AC)
特性 Adjustable Output,DC Input Capable,Universal Input
输出总功率 20W
输入电压最大值 -
输出电流最大值 6A
最大容性负载 -
长*宽*高 87.9mm(长度)*34.6mm(宽度)
安装方式 底座安装
应用等级 医疗级
零件状态 在售
包装方式 盒装

EML30US03-T厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

EML30US03-T数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER EML30US03-T EML30US03-T数据手册

EML30US03-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
