JCD0424S09

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCD系列, 18 → 36 V 直流输入, 9V 直流输出, 4W
供应商型号: JCD0424S09
供应商: TME
标准整包数: 1

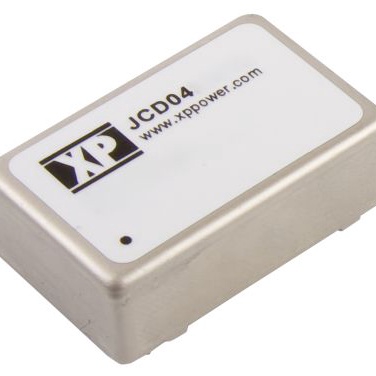

XP POWER AC-DC模块 JCD0424S09

JCD0424S09概述


    产品简介


    本产品为JCD系列DC/DC转换器,是一种用于将直流电压转换为不同电压输出的电子元器件。主要应用于电信、工业自动化、医疗器械等领域。该系列提供多种输入电压范围(5V、12V、24V、48V),并支持单输出及双输出模式,广泛适用于各类设备中作为电源模块使用。

    技术参数


    - 输入电压范围:5 V (4.5-9 VDC),12 V (9-18 VDC),24 V (18-36 VDC),48 V (36-72 VDC)
    - 输入电流:见技术手册表格
    - 输入反射电流:35 mA rms through 12 µH inductor
    - 输入浪涌电流:
    - 5 V 模型:15 VDC for 100 ms
    - 12 V 模型:24 VDC for 100 ms
    - 24 V 模型:40 VDC for 100 ms
    - 48 V 模型:80 VDC for 100 ms
    - 输出电压:见技术手册表格
    - 设置精度:±1%(±2% for JCD0412/24/48S3V3 & D03 models)
    - 电压平衡度:±1%(±2% for D03 models)
    - 最小负载:无最小负载要求
    - 线性调节率:±0.5%
    - 负载调节率:±0.5% 单输出,±1.5% for S3V3 & D03 models
    - 交叉调节率:±5%(见备注1)
    - 纹波噪声:60 mV pk-pk, 20 MHz 带宽
    - 启动延迟:典型值为 20 ms for 5 V 输入模型,500 ms for 12/24/48 V 输入模型
    - 瞬态响应:最大偏差 3%,恢复到 1%以内 250 µs (5% & 300 µs for JCD0412/24/48S3V3 & D03 models) 在 25% 负载变化时
    - 温度系数:0.02%/°C
    - 过载保护:仅5 V 输入模型为150%满载
    - 短路保护:无限期自动恢复
    - 最大容性负载:见技术手册表格
    - 效率:见技术手册表格
    - 隔离电压:1600 VDC 输入到输出
    - 高隔离版本隔离电压:3500 VDC 输入到输出,通过添加后缀 -H 到型号实现
    - 隔离电容:500 pF 典型输入到输出
    - 隔离电阻:109 Ω
    - 开关频率:266 kHz 典型
    - 功率密度:4 W: 10 W/in3, 5 W: 12.5 W/in3, 6 W: 15 W/in3
    - 平均故障间隔时间(MTBF):>1.1 MHrs to MIL-STD-217F at 25 °C, GB
    - 工作温度范围:-40 °C 至 +100 °C
    - 存储温度范围:-55 °C 至 +125 °C
    - 冷却方式:自然对流冷却
    - 工作湿度:最高 95% RH,非冷凝
    - 电磁兼容性:符合EN55022 Class A、EN61000-4-2、EN61000-4-3、EN61000-4-4、EN61000-4-5、EN61000-4-6、EN61000-4-8 等标准
    - 安全认证:UL60950-1, CAN/CSA C22.2 No.60950-1, UL62368-1

    产品特点和优势


    JCD系列DC/DC转换器具备多个显著特点和优势:
    - 宽输入电压范围:能够适应各种不同的供电环境,灵活性高。
    - 高隔离电压:支持1600 VDC输入到输出隔离电压,部分型号可选3500 VDC高隔离版本,确保电路安全。
    - 短路保护功能:采用无限期自动恢复机制,保证长期稳定运行。
    - 高效率和功率密度:效率高达85%,且体积小,适合空间受限的应用环境。
    - 良好电磁兼容性:符合多项国际标准,适用于电磁环境复杂的应用场景。
    - 宽工作温度范围:支持-40 °C至+100 °C的工作温度,可靠性高。

    应用案例和使用建议


    应用案例
    1. 电信行业:用于交换机、路由器等电信设备的电源管理,确保稳定的电源供应。
    2. 工业自动化:适用于工厂自动化设备、机器人控制系统,为其提供可靠电源。
    3. 医疗设备:如X光机、心电图仪等,确保医疗设备在各种环境下正常运行。
    使用建议
    - 散热管理:尽管采用自然对流冷却,建议在高温环境中使用时加强散热,以避免过热损坏。
    - 输入滤波:根据应用需求,在输入端添加适当的滤波器,提高抗干扰能力。
    - 电容选择:选择合适的电容类型和容量,以减少纹波噪声,提升系统稳定性。

    兼容性和支持


    - 兼容性:与标准DC/DC转换器兼容,适用于各类接口设备。
    - 厂商支持:提供三年质保服务,技术支持团队随时待命解决用户问题。

    常见问题与解决方案


    - 问题1:启动延迟过长
    - 解决方案:检查输入电压是否在正常范围内,适当调整外部电容值,缩短启动延迟时间。
    - 问题2:输出电压波动大
    - 解决方案:检查负载是否稳定,如不稳定,需增加外部稳压电路。
    - 问题3:输出电流不足
    - 解决方案:检查输入电压和负载状态,确认负载未超过最大额定值。

    总结和推荐


    JCD系列DC/DC转换器凭借其宽输入电压范围、高隔离电压、良好的电磁兼容性以及出色的性能表现,在各种应用场景中展现出强大的适应性和可靠性。其卓越的效率、高功率密度以及长期稳定的运行能力使其成为市场上极具竞争力的产品。对于需要高可靠性的电源解决方案的客户而言,这款产品无疑是最佳选择。强烈推荐此款DC/DC转换器给所有寻求高性能电源管理方案的用户。

JCD0424S09参数

参数
最大容性负载 -
开关频率 -
特性 OCP,OVP,SCP
输出总功率 -
输入电压最小值 24V(DC)
输入电压最大值 36V
输出电压 9V
类型 -
输出方式 -
散热方式 -
转换效率 82%
输出电压组数 1
输出电流最大值 444mA
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCD0424S09厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCD0424S09数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCD0424S09 JCD0424S09数据手册

JCD0424S09封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 28.95 ¥ 193.8492
5+ $ 20.58 ¥ 160.771
10+ $ 17.3508 ¥ 140.1305
50+ $ 16.4754 ¥ 134.2381
库存: 20
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 193.84
