首页  >  产品百科  >  JCM2012S05

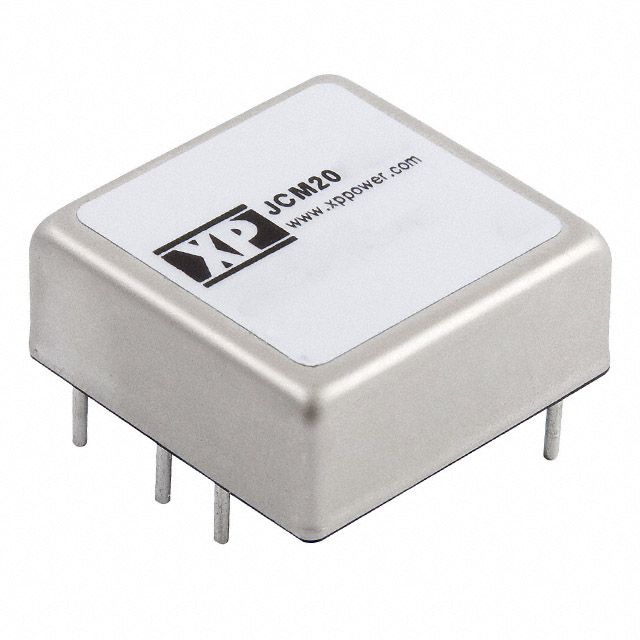

JCM2012S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCM系列, 9 → 18 V 直流输入, 5V 直流输出, 20W
供应商型号: 1672484
供应商: 海外现货
标准整包数: 10

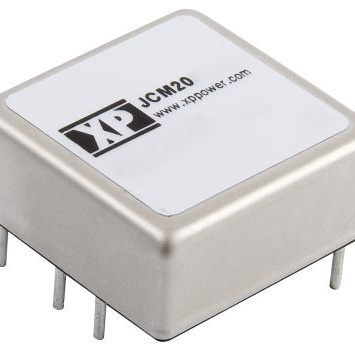

XP POWER AC-DC模块 JCM2012S05

JCM2012S05概述


    产品简介


    JCM系列是高功率密度直流-直流转换器,适用于多种应用场合。其主要功能是在广泛的输入电压范围内提供稳定的输出电压,具有高效率和宽广的工作温度范围。该系列产品广泛应用于工业控制、通信设备、医疗设备以及新能源等领域。

    技术参数


    输入参数
    - 输入电压范围:9-18 VDC(12 V),18-36 VDC(24 V),36-75 VDC(48 V)
    - 输入电流:见表格
    - 输入滤波:Pi网络
    - 反射电流:JCM15: 20 mA pk-pk,JCM20: 30 mA pk-pk
    - 输入浪涌:12 V型号:36 VDC(100 ms),24 V型号:50 VDC(100 ms),48 V型号:100 VDC(100 ms)
    输出参数
    - 输出电压:见表格
    - 输出调节:±10%最大单输出,±0.5%最大双输出
    - 负载调节:±0.5%最大单输出,±1.0%最大双输出
    - 瞬态响应:<3%最大偏差,在250 μs内恢复到±1%
    - 纹波与噪声:100 mV pk-pk(20 MHz带宽)
    - 过压保护:3.3 V型号:3.9 V典型,5 V型号:6.2 V典型
    - 过载保护:150%满载典型
    - 短路保护:过流后自动重启
    - 最高电容负载:见表格
    - 温度系数:±0.02/°C最大
    - 远程开关控制:On >3.0 VDC 或开路,Off <1.2 VDC 或短接针脚2和3
    其他参数
    - 效率:见表格
    - 隔离:1600 VDC 输入到输出,1600 VDC 输入到外壳,1600 VDC 输出到外壳
    - 隔离电容:JCM15: 1200 pF最大,JCM20: 1000 pF最大
    - 开关频率:JCM15: 375 kHz典型,JCM20: 330 kHz典型
    - 功率密度:JCM15: 38.4 W/in³,JCM20: 51.3 W/in³
    - 平均无故障时间:>560 kHrs(MIL-STD-217F)
    工作环境
    - 工作温度:-40°C至+105°C
    - 存储温度:-40°C至+125°C
    - 湿度:高达90%,不凝结
    - 冷却:自然对流

    产品特点和优势


    JCM系列的最大亮点在于其高功率密度和高效率,可广泛应用于需要高可靠性的场合。它具备出色的线性稳压能力和负载调节能力,能有效应对复杂的供电需求。此外,它的宽输入电压范围使其在不同的供电环境中都能稳定工作,非常适合多变的工业环境。

    应用案例和使用建议


    应用案例
    JCM系列的广泛应用涵盖了工业自动化、电信基站、医疗器械和新能源设备等多个领域。例如,在一个通信基站中,JCM系列可以确保基站的电源供应在各种环境条件下都能保持稳定,从而保障基站的正常运行。
    使用建议
    1. 精确配置:根据具体应用选择合适的型号和电压输出,如电信设备可能需要高功率输出和稳定的低电压输出。
    2. 充分散热:尽管该系列采用自然对流冷却,但在高负载情况下仍需考虑散热措施,避免温度过高影响寿命。
    3. 外部滤波:为确保良好的电磁兼容性,建议在外围增加适当的滤波电路以减少干扰。

    兼容性和支持


    JCM系列设计时充分考虑了与其他电子元件的兼容性,可以方便地集成到现有的系统中。同时,厂商提供了全面的技术支持和服务,包括快速响应的客户支持和技术培训,确保用户能够充分发挥产品的潜力。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否稳定,确认所有连接正确。 |
    | 过热 | 检查散热装置是否正常工作,增加散热措施。 |
    | 纹波过大 | 更换合适的外部滤波器,确保符合规格要求的电容器使用。 |

    总结和推荐


    综上所述,JCM系列直流-直流转换器凭借其高功率密度、高效率和宽工作温度范围,在工业和通信等领域拥有显著的优势。其优秀的稳定性和可靠性使它成为这些应用的理想选择。如果您正在寻找一个可靠且高效的电源解决方案,JCM系列无疑是值得推荐的选择。

JCM2012S05参数

参数
输出方式 -
输入电压最大值 18V
特性 Remote On/Off,OCP,OVP,SCP
输出总功率 20W
输出电压组数 1
输出电流最大值 4A
散热方式 -
类型 -
转换效率 90%
输入电压最小值 9V
最大容性负载 -
输出电压 5V
开关频率 -
长*宽*高 25.4mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCM2012S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCM2012S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCM2012S05 JCM2012S05数据手册

JCM2012S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
