首页  >  产品百科  >  JCA0605S05

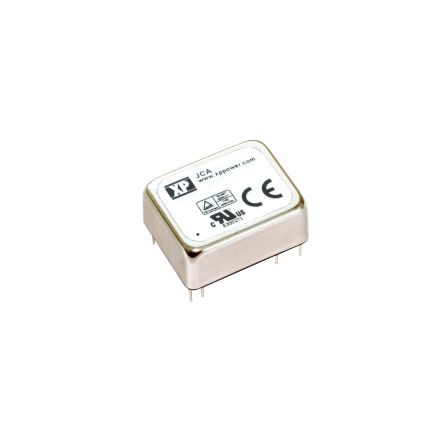

JCA0605S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCA系列, 4.5 → 9 V 直流输入, 5V 直流输出, 6W
供应商型号: 1673045
供应商: 海外现货
标准整包数: 16
XP POWER AC-DC模块 JCA0605S05

JCA0605S05概述

    # JCA 系列 DC-DC 转换器技术手册

    产品简介


    JCA系列DC-DC转换器是一款高效紧凑型电源模块,适用于工业和通信领域的多种应用场景。该系列产品提供单路和双路输出选项,输入电压范围广泛(5V至48V),输出电压灵活且精确,具有高效率和低噪声特性。JCA系列的创新设计确保了优异的电气性能及稳定性,适合严苛的工作环境。
    主要功能:
    - 输入电压范围:4.5-75V DC
    - 单/双输出可选
    - 高效率(最高可达85%)
    - 紧凑尺寸:1.0" x 0.8"
    应用领域:
    - 工业控制设备
    - 通信系统
    - 测试测量仪器
    - 医疗设备
    - 军事和航空航天

    技术参数


    | 参数类别 | 规格描述 |

    | 输出功率 | 4W至6W |
    | 封装 | 金属外壳,符合行业标准尺寸 |
    | 输入电压范围 | 5V (4.5-9.0V), 12V (9-18V), 24V (18-36V), 48V (36-75V) |
    | 输出电压 | 见详细型号表格 |
    | 初始设置精度 | ±1%最大误差 |
    | 线路调节 | ±0.3% |
    | 负载调节 | ±1% |
    | 过电流保护 | 150%典型值,自动重启模式 |
    | 短路保护 | 持续运行,自动恢复 |
    | 绝缘强度 | 输入到输出:1500VDC;输入到壳体:500VDC |
    | 工作温度范围 | -40°C至+100°C,输出随温度变化线性降额 |

    产品特点和优势


    JCA系列DC-DC转换器以其卓越的技术参数成为众多高要求应用的理想选择:
    - 高效率:最高达85%,有效降低能源损耗并提升整体系统效能。
    - 宽泛输入电压适应性:支持广泛的输入电压范围,简化系统设计。
    - 紧凑设计:1.0" x 0.8"的小巧尺寸使其易于集成到空间受限的应用中。
    - 增强的可靠性:UL和TUV认证确保了产品质量和安全性。
    - 长期质保:提供三年保修服务。

    应用案例和使用建议


    典型应用案例:
    1. 工业自动化设备:作为远程控制单元的电源供应模块。
    2. 通信基站:用于分布式供电架构以提高网络稳定性。
    3. 医疗成像设备:稳定的多通道电源输出满足精密设备需求。
    使用建议:
    - 在高温环境下运行时,需考虑散热措施以避免因过热导致的性能下降。
    - 对于高负载应用,建议预留额外的安全裕度来应对突发状况。
    - 结合外部滤波组件可以进一步降低传导和辐射干扰。

    兼容性和支持


    JCA系列完全符合国际标准(如EN55022),并且具备良好的互操作性,能够轻松与其他主流电子设备集成。此外,制造商提供了详尽的技术文档和技术支持团队,以便用户解决任何安装或调试过程中可能遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否超出规定范围 |
    | 效率低于预期 | 确认负载匹配情况 |
    | 短时间内频繁重启 | 检测是否有瞬间过流现象 |

    总结和推荐


    JCA系列DC-DC转换器凭借其高效率、宽广输入电压范围以及坚固耐用的设计,在众多工业和通信应用中表现出色。无论是在苛刻的操作条件下还是在有限的空间内,这款产品都能提供可靠的电力支持。我们强烈推荐此系列用于需要高性能、高可靠性的项目中。
    综上所述,如果您正在寻找一款高效、安全且经济高效的DC-DC转换器,那么JCA系列无疑是您的最佳选择之一。

JCA0605S05参数

参数
输出电压组数 1
输出电流最大值 1A
开关频率 -
特性 OCP,OVP,SCP,UVLO
输出方式 -
最大容性负载 -
散热方式 -
转换效率 84%
类型 -
输出总功率 -
输入电压最大值 9V
输出电压 5V
输入电压最小值 5V(DC)
长*宽*高 25.4mm(长度)*20.3mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCA0605S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCA0605S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCA0605S05 JCA0605S05数据手册

JCA0605S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
