VCE05US12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power 5W开关电源, 12V 直流输出电压 410mA输出电流, 1输出点
供应商型号: 209-VCE05US12
供应商: Mouser
标准整包数: 1

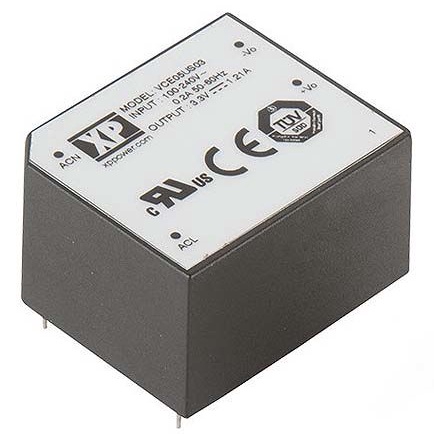

XP POWER AC-DC模块 VCE05US12

VCE05US12概述

    # VCE05 Series AC-DC Power Supplies

    产品简介


    VCE05系列是专为低成本的信息技术和工业应用设计的开放式框架和封装式交流直流单输出电源。此系列电源提供两种机械选项,分别是开放式框架和封装式PCB安装。通过符合全球安全标准的认证,并满足传导和辐射发射的B类标准,这些II类隔离部件有助于系统设计师轻松集成到广泛的应用中。
    主要功能
    - 输出电压范围:3.3V 至 48V
    - 高峰值负载能力(可达130%,持续时间30秒)
    - 支持多种输出电流规格
    - 超低空载输入功率:<0.3W
    - 兼容II类结构设计
    应用领域
    VCE05系列适用于需要稳定电源供应的各种应用场景,如工业控制设备、通信设备、医疗设备等。

    技术参数


    以下是VCE05系列的技术规格和性能参数:
    - 输出功率: 5瓦
    - 输入电压范围: 85VAC至264VAC(从90VAC起降额)
    - 输出电压: 3.3V至48VDC
    - 输出电流: 100mA至1573mA(取决于型号)
    - 效率: 78%
    - 工作温度范围: -25°C 至 +70°C(+50°C至+70°C间线性降额)
    - 无负载输入功率: 0.3W
    - 过压保护: 115%至140%Vnom
    - 过流保护: 110%至180%额定输出电流
    - 短路保护: 自动恢复(打嗝模式)
    - 隔离等级: 输入至输出3000VAC
    - 开关频率: 40kHz
    - 功率密度: 5.9W/in³
    - 平均无故障时间: >400kHrs
    - 重量: 0.03磅(开放式框架版本),0.053磅(封装式)

    产品特点和优势


    VCE05系列的亮点包括:
    - 紧凑尺寸
    - 广泛的输出电压选择
    - 优异的峰值负载能力
    - 极低的空载输入功率
    - II类结构设计,无需接地
    - 长达3年的保修期
    这些特点使得VCE05系列成为工业和信息技术应用的理想选择,特别是对于需要紧凑设计和高可靠性的场合。

    应用案例和使用建议


    应用案例
    VCE05系列已被广泛应用于各种工业控制系统、通信设备和医疗设备中,以提供稳定可靠的电源供应。
    使用建议
    为了确保最佳性能,请在选择合适输出电压和电流型号时,根据具体应用场景进行详细考虑。同时,需注意在高温环境中可能需要降额使用,以避免过热损坏。

    兼容性和支持


    VCE05系列具有良好的兼容性,能够与其他符合相同安全标准的电子设备兼容。制造商提供了全面的支持服务,包括技术支持和保修服务。

    常见问题与解决方案


    以下是一些常见的用户问题及其解决方案:
    - 问题: 电源无法启动。
    - 解决方法: 检查输入电压是否在允许范围内,并确保连接正确。
    - 问题: 输出电压不稳定。
    - 解决方法: 检查负载变化是否过大,并确保电源处于适宜的工作温度范围内。
    - 问题: 短路后电源无法重启。
    - 解决方法: 关闭电源并重新启动,如果仍然无法解决问题,联系制造商技术支持。

    总结和推荐


    综上所述,VCE05系列AC-DC电源以其紧凑的设计、广泛的输出电压选择、优异的峰值负载能力和极低的空载输入功率等特点,成为一款非常出色的工业和信息技术应用电源。其优越的性价比和高可靠性使其在市场上具备较强的竞争力。推荐使用VCE05系列电源,特别是在需要紧凑设计和高可靠性应用的场合。

VCE05US12参数

参数
特性 Universal Input
输出总功率 -
输入电压最大值 -
类型 -
输出方式 -
转换效率 -
最大容性负载 -
散热方式 -
输入电压最小值 85V~264V(AC)
输出电压 12V
输出电流最大值 410mA
输出电压组数 1
开关频率 -
长*宽*高 27.94mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

VCE05US12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

VCE05US12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER VCE05US12 VCE05US12数据手册

VCE05US12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.399 ¥ 138.5716
5+ $ 15.213 ¥ 128.5499
10+ $ 14.472 ¥ 122.2884
18+ $ 13.8564 ¥ 117.0866
108+ $ 12.579 ¥ 106.2926
库存: 32
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 138.57
