首页  >  产品百科  >  JCD0605D12

JCD0605D12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCD系列, 4.5 → 9 V 直流输入, ±12V 直流输出, 6W
供应商型号: 1672881
供应商: 海外现货
标准整包数: 10

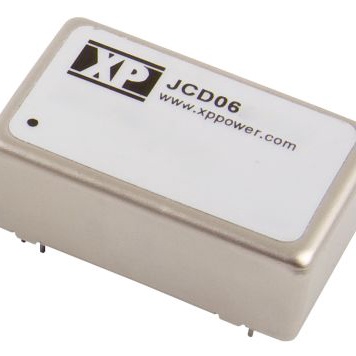

XP POWER AC-DC模块 JCD0605D12

JCD0605D12概述


    产品简介


    JCD系列 DC/DC 转换器 是一款高性能的电源转换器,广泛应用于工业自动化、通信设备、医疗仪器及消费电子产品等领域。该系列产品提供单路和双路输出版本,具备高效率、低纹波、高可靠性等特点。产品的主要功能是将直流电压转换为所需的直流电压等级,以满足不同应用场合对电源的需求。

    技术参数


    以下是JCD系列 DC/DC 转换器的关键技术参数:
    - 输入电压范围: 5 V (4.5-9 VDC), 12 V (9-18 VDC), 24 V (18-36 VDC), 48 V (36-72 VDC)
    - 功率输出: 4-6 瓦
    - 隔离电压: 1600 VDC(可选3500 VDC)
    - 连续短路保护: 支持
    - 工作温度范围: -40 °C 至 +100 °C
    - 输入电流: 见表格
    - 最大电容负载: 见表格
    - 效率: 见表格
    - 开关频率: 266 kHz(典型值)

    产品特点和优势


    1. 行业标准封装: 采用24针DIL镍涂层铜封装,便于安装和集成。
    2. 宽输入范围: 2:1的输入电压范围使得设备能够适应各种电源条件。
    3. 高效率: 高达85%的转换效率,在多种输入和输出组合下表现出色。
    4. 连续短路保护: 支持长时间短路保护,增加了设备的稳定性和可靠性。
    5. 温度范围广: 可在-40 °C到+100 °C的极端温度范围内正常工作。
    6. 超长保修期: 3年质保期展示了厂商对其产品质量的信心。

    应用案例和使用建议


    应用案例:
    - 在工业自动化控制系统中,JCD系列转换器用于驱动伺服电机和传感器。
    - 在通信设备中,它们用于为数据传输模块提供稳定的电源供应。
    - 医疗设备中,确保高精度和稳定性的电源供给是至关重要的,JCD系列可以满足这些需求。
    使用建议:
    - 对于需要极高稳定性的应用场景,建议选择更高隔离电压的型号(如加后缀-H的型号)。
    - 使用时应注意散热,特别是高温环境下,以保证长期运行的稳定性。
    - 考虑到纹波噪声的影响,建议添加适当的滤波电路来进一步提高输出质量。

    兼容性和支持


    JCD系列转换器与多种工业标准接口兼容,如24针DIL封装。厂商提供了详尽的技术支持文档和售后服务,包括应用指南、故障排查手册等。此外,客户还可以通过官方渠道获取软件工具和技术支持。

    常见问题与解决方案


    常见问题:
    1. 启动延迟时间过长:对于5V输入模型,典型启动延迟时间为20毫秒;对于12/24/48V输入模型,典型启动延迟时间为500毫秒。
    2. 过载保护触发:某些情况下过载保护可能触发,这通常是因为负载过大或短路造成的。应检查负载状态并重新调整。
    3. 纹波噪声偏高:可通过增加外部滤波电路来降低纹波噪声,具体方案请参考应用指南。
    解决方案:
    - 检查输入电源是否稳定,并适当调整负载以减少过载保护触发。
    - 添加外部滤波电容器(如220 μF/100 VDC)来改善纹波噪声。

    总结和推荐



    总结

    :
    JCD系列 DC/DC 转换器凭借其高效率、高稳定性和宽输入范围等特点,在工业自动化、通信设备及医疗仪器等多个领域展现出卓越的性能。它不仅适用于标准电源转换,还能应对极端环境条件下的复杂应用需求。
    推荐:
    鉴于其出色的性能表现和广泛的适用性,JCD系列 DC/DC 转换器是众多企业和研发团队的理想选择。无论是在苛刻的工作环境中还是在追求高性能的应用场景中,它都能提供可靠的电源解决方案。

JCD0605D12参数

参数
散热方式 -
输入电压最大值 9V
最大容性负载 -
输出电流最大值 250mA
输出电压组数 2
输入电压最小值 5V(DC)
类型 -
转换效率 84%
特性 OCP,OVP,SCP
输出方式 -
开关频率 -
输出电压 12V
输出总功率 -
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCD0605D12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCD0605D12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCD0605D12 JCD0605D12数据手册

JCD0605D12封装设计

查看详情并下载
Symbol
Footprint
3D Model
