JWE0624S15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: OCP,SCP 86% 400mA 15V 1 36V 9V~36V(DC) DIP-16 通孔安装 23.8mm(长度)*13.7mm(宽度)
供应商型号: 1470-4064-ND
供应商: Digi-Key
标准整包数: 1

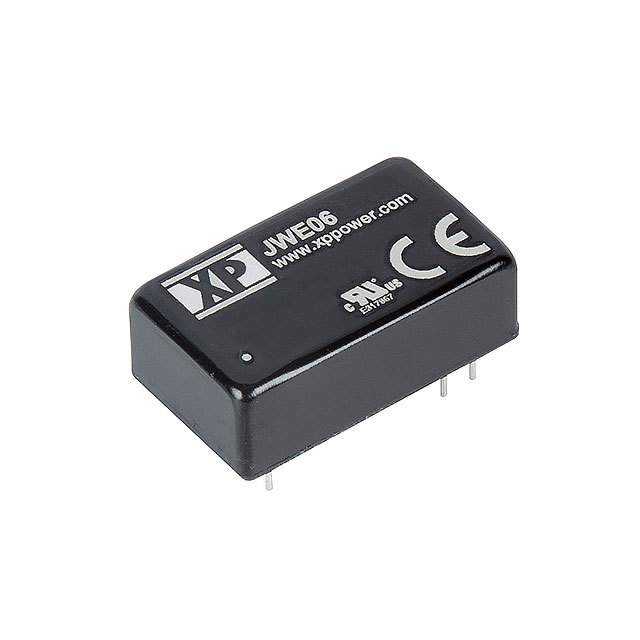

XP POWER AC-DC模块 JWE0624S15

JWE0624S15概述

    JWE06 Series DC-DC Converter 技术手册

    1. 产品简介


    JWE06系列DC-DC转换器是一款高效能的电源转换模块,适用于各种高要求的电子设备中。它提供单路和双路输出,具备超宽输入范围(4:1)和高达1500 VDC的隔离电压。此外,该转换器采用紧凑的DIP16封装设计,使得安装更加方便。JWE06系列广泛应用于工业控制、医疗设备、通信系统及自动化设备等领域。

    2. 技术参数


    JWE06系列DC-DC转换器的主要技术参数如下:
    - 输入电压范围:9-36 VDC(24 VDC名义值),18-75 VDC(48 VDC名义值)
    - 输出电压:3.3-30 VDC,具体取决于型号
    - 最大输出电流:1500 mA(单路),±250 mA(双路)
    - 工作温度范围:-40°C 至 +105°C
    - 效率:最高可达88%
    - 隔离电压:1500 VDC(60 s耐压),1800 VDC(1 s耐压)
    - 过载保护:150%
    - 短路保护:连续检测并自动重启
    - 开关频率:370 kHz
    - 尺寸:0.94 x 0.54 x 0.31英寸(23.8 x 13.7 x 8.0毫米)
    - 重量:约0.013磅(6.1克)

    3. 产品特点和优势


    - 超宽输入范围:4:1的宽泛输入范围可以确保适应不同电压输入的需求。
    - 高功率密度:每立方英寸可达到38瓦的功率输出,适合空间有限的应用环境。
    - 高隔离电压:提供高达1500 VDC的隔离电压,有效防止信号干扰和短路风险。
    - 宽工作温度范围:能够在极端环境中稳定工作,适用于工业环境下的严苛条件。
    - 全功率至+75°C:保证在较高温度下仍能保持全功率输出。

    4. 应用案例和使用建议


    - 应用案例:在工业控制系统中,JWE06系列DC-DC转换器能够为传感器和微处理器供电。例如,在一台工业机器人中,该转换器可以用于驱动电机和传感器,确保系统的稳定运行。
    - 使用建议:为了最大限度地提高效率和稳定性,建议在使用过程中根据具体需求选择合适的输出电压和电流。此外,在高温环境下工作时,应合理配置散热装置以确保转换器的正常运行。

    5. 兼容性和支持


    - 兼容性:JWE06系列DC-DC转换器具有良好的兼容性,适用于多种电子设备。其内部集成了滤波电路,无需额外的滤波器即可满足电磁兼容性要求。
    - 支持和服务:制造商提供长达三年的质量保证期,同时提供详尽的技术文档和支持服务,确保客户在使用过程中无后顾之忧。

    6. 常见问题与解决方案


    - 问题1:如何处理过载保护?
    - 解决方法:当出现过载情况时,转换器会自动进入保护模式。需要检查负载是否过大或输入电压是否过高,调整后重新启动。

    - 问题2:如何改善纹波噪声?
    - 解决方法:使用电容器来降低纹波噪声,建议选用陶瓷电容器,如CHEMI-CON KY 330µF/100V。另外,增加外部电容器容量也能有效降低噪声。

    7. 总结和推荐


    JWE06系列DC-DC转换器凭借其宽泛的输入范围、高隔离电压和良好的温湿度适应能力,在众多应用场景中表现出色。它不仅适合工业控制、医疗设备等领域,还具有较高的性价比和可靠性。因此,我们强烈推荐使用JWE06系列DC-DC转换器,以实现更高效、稳定的电力供应。

JWE0624S15参数

参数
开关频率 -
输出电流最大值 400mA
输入电压最大值 36V
输入电压最小值 9V~36V(DC)
转换效率 86%
特性 OCP,SCP
散热方式 -
输出电压 15V
输出方式 -
输出总功率 -
类型 -
输出电压组数 1
最大容性负载 -
长*宽*高 23.8mm(长度)*13.7mm(宽度)
通用封装 DIP-16
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
