JHL0612S15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JHL06系列, 10 → 17 V 直流输入, 15V 直流输出, 6W
供应商型号: 1470-3035-5-ND
供应商: Digi-Key
标准整包数: 1

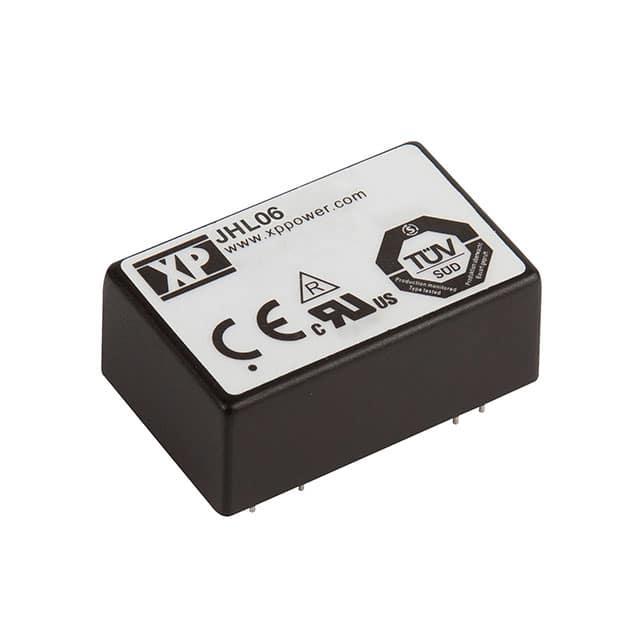

XP POWER AC-DC模块 JHL0612S15

JHL0612S15概述

    JHL06 Series DC-DC Converter 技术手册

    产品简介


    JHL06 系列 DC-DC 转换器是一款高效能、高可靠性的电源模块。它主要用于为医疗设备和其他需要高隔离度、低泄露电流的应用提供稳定的直流输出。该系列产品具备 4000 VAC 强化绝缘,符合 IEC60601-1 第三版标准,满足医疗安全要求。

    技术参数


    - 输入电压范围:10-17 VDC(12 V 标称),20-30 VDC(24 V 标称)
    - 输出电压:5.0 V、12.0 V、15.0 V,±12.0 V、±15.0 V
    - 最大输出电流:1200 mA(5.0 V),500 mA(12.0 V),400 mA(15.0 V),±250 mA(±12.0 V),±200 mA(±15.0 V)
    - 效率:最高可达 85%
    - 尺寸:1.25 x 0.80 x 0.40 英寸(31.75 x 20.32 x 10.20 毫米)
    - 重量:约 0.04 磅(20 克)
    - 电气特性:最大容性负载为每输出 1200 µF(5.0 V),500 µF(12.0 V),400 µF(15.0 V),±250 µF(±12.0 V),±250 µF(±15.0 V)

    产品特点和优势


    JHL06 系列 DC-DC 转换器具有以下几个显著优势:
    - 高隔离度:4000 VAC 强化绝缘,满足医疗设备的严格安全要求。
    - 低泄露电流:患者泄露电流仅为 2 µA,适用于对泄露电流有严格限制的应用。
    - 高效能:最高效率可达 85%,适合各种高效率需求的应用场合。
    - 广泛的输入电压范围:能够适应多种输入电压条件,提高灵活性。
    - 小尺寸和轻量化设计:体积小巧,便于安装和集成到各种设备中。

    应用案例和使用建议


    JHL06 系列 DC-DC 转换器适用于各种医疗设备和其他对安全性和可靠性要求高的应用场合。例如,在医疗监护仪中作为电源模块,确保患者安全。使用时应注意以下几点:
    - 外部电阻调整:通过调整外部电阻来精确控制输出电压。
    - 过载和短路保护:使用内置的短路和过载保护功能,确保设备的安全运行。
    - 散热考虑:尽管是自然对流冷却,但在高负荷情况下仍需注意散热问题。

    兼容性和支持


    - 兼容性:JHL06 系列转换器设计紧凑,易于集成到各种设备中,与其他标准接口兼容。
    - 支持和维护:XPPower 提供三年保修服务,用户可通过官方网站获取技术支持和产品文档。

    常见问题与解决方案


    - 问题:启动延迟时间较长。
    - 解决方案:检查输入电压是否稳定,确保在额定范围内。
    - 问题:输出电压不稳。
    - 解决方案:调整外部电阻,以实现精确的输出电压调节。
    - 问题:温度过高导致性能下降。
    - 解决方案:增加散热措施,如加装散热片或改进通风。

    总结和推荐


    综上所述,JHL06 系列 DC-DC 转换器凭借其高效能、高隔离度、低泄露电流等特点,在医疗设备及其他对安全性有严格要求的应用场合中表现出色。其广泛的工作范围和良好的性能使其成为市场上的佼佼者。强烈推荐使用这款产品,尤其是对于对安全性和可靠性有高要求的应用场景。

JHL0612S15参数

参数
特性 OCP,OVP,SCP,UVLO
输出方式 -
输入电压最小值 12V(DC)
输出电流最大值 400mA
输入电压最大值 17V
开关频率 -
最大容性负载 -
类型 -
输出电压 15V
转换效率 82%
散热方式 -
输出电压组数 1
输出总功率 -
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 医疗级
零件状态 在售
包装方式 管装

JHL0612S15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JHL0612S15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JHL0612S15 JHL0612S15数据手册

JHL0612S15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 41.6416 ¥ 348.4881
5+ $ 40.3936 ¥ 338.0439
10+ $ 39.1456 ¥ 327.5997
25+ $ 37.4816 ¥ 313.6741
100+ $ 34.9754 ¥ 292.7004
库存: 48
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 348.48
