首页  >  产品百科  >  JCB0312S24

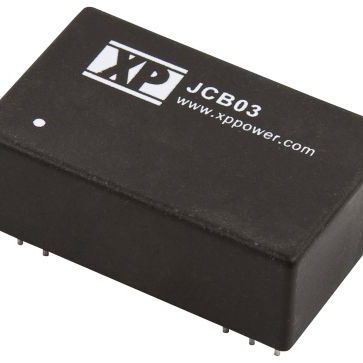

JCB0312S24

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCB系列, 9 → 18 V 直流输入, 24V 直流输出, 3W
供应商型号: 1228071
供应商: 海外现货
标准整包数: 1
XP POWER AC-DC模块 JCB0312S24

JCB0312S24概述


    产品简介


    JCB系列 DC-DC 转换器 是一款高效且具有高隔离电压的电源转换模块,广泛应用于通信设备、工业自动化、医疗设备以及车载电子等领域。这些转换器可以接受多种输入电压范围(5V、12V、24V 和 48V),并提供单路和双路输出选项,适用于各种不同的应用场景。

    技术参数


    - 输入电压范围:
    - 5V (4.5-9V)
    - 12V (9-18V)
    - 24V (18-36V)
    - 48V (36-72V)
    - 输出电压:
    - 单路输出: 5V、9V、12V、15V、24V
    - 双路输出: ±5V、±9V、±12V、±15V、±24V
    - 最大负载电流:
    - 单路输出: 最大857mA (5V), 最大328mA (12V)
    - 双路输出: 最大869mA (±5V), 最大324mA (±9V)
    - 效率:
    - 5V 输出时最高可达85%
    - 12V 输出时最高可达82%
    - 24V 输出时最高可达80%
    - 隔离电压:
    - 输入到输出隔离: 1500VDC
    - 输入到外壳隔离: 1500VDC
    - 输出到外壳隔离: 1500VDC
    - 高隔离版本: 3000VDC (可选)
    - 温度范围:
    - 工作温度: -40°C 至 +100°C
    - 存储温度: -40°C 至 +125°C

    产品特点和优势


    JCB系列 DC-DC 转换器 具有以下几个显著的特点和优势:
    1. 宽输入电压范围:能够适应多种不同类型的电源输入,增加了产品的通用性。
    2. 高效率:最高可达85%,能有效降低功耗和发热,延长设备使用寿命。
    3. 高隔离电压:标准版本提供1500VDC隔离电压,高隔离版本可达到3000VDC,增强了设备的安全性。
    4. 宽工作温度范围:能够在极端环境下稳定运行,适合工业应用。
    5. 小巧轻便:紧凑的设计,方便集成到各种小型设备中。

    应用案例和使用建议


    应用案例:
    - 通信设备:JCB系列 DC-DC 转换器广泛应用于通信基站和路由器等设备中,为其提供稳定的直流电源。
    - 工业自动化:在工厂自动化设备中,这些转换器为各种传感器和控制器提供可靠的电力供应。
    - 医疗设备:医疗设备需要高度可靠和安全的电源供应,JCB系列转换器可以满足这一需求。
    - 车载电子:在汽车电子系统中,这些转换器可以用于电池管理系统和车载娱乐系统等。
    使用建议:
    - 在使用过程中,确保输入电压不超过指定的最大值,以避免损坏设备。
    - 定期检查负载条件下的噪声和纹波情况,确保符合产品规格。
    - 使用符合EN标准的外部组件,以确保电磁兼容性。

    兼容性和支持


    兼容性:
    - JCB系列 DC-DC 转换器与其他品牌的电源系统兼容,但具体兼容性需要参考实际应用场景和设备要求。
    - 为了增强安全性,推荐使用金属外壳版本(后缀‘-M’)或高隔离版本(后缀‘-H’)。
    支持和维护:
    - xppower公司提供三年保修服务,对任何因产品质量问题引起的故障提供免费维修或更换。
    - 用户可通过技术支持热线获取详细的技术咨询和售后支持。

    常见问题与解决方案


    常见问题:
    1. 如何安装高隔离版本?
    - 将后缀“-H”添加到型号编号末尾即可选择高隔离版本(例如,JCB0324S12-H)。
    2. 为什么输入电流会随负载变化而变化?
    - 输入电流与输出负载有关,通过调整输出负载可以控制输入电流的变化。
    3. 如何测试转换器的性能?
    - 使用万用表测量输出电压和电流,验证是否符合产品手册中的规格。


    总结和推荐


    综合评估:
    - JCB系列 DC-DC 转换器以其高效的电源转换能力和高隔离电压特性,成为了市场上极具竞争力的产品。
    - 无论是对于复杂工业环境还是医疗设备中的应用,这些转换器都能提供可靠稳定的电力供应。
    - 强大的支持服务和长久的保修期也为其提供了额外的价值保障。
    推荐使用:
    - 我们强烈推荐 JCB系列 DC-DC 转换器用于各种需要高效率和高隔离度的应用场合。无论是对可靠性有较高要求的工业设备,还是需要高精度输出的医疗设备,这款产品都将是理想的选择。

JCB0312S24参数

参数
类型 -
开关频率 -
输出方式 DC-DC
输入电压最小值 9V
输出电压组数 1
特性 OCP,OVP,SCP,UVLO
输入电压最大值 18V
输出电流最大值 125mA
最大容性负载 -
散热方式 -
转换效率 79%
输出总功率 3W
输出电压 24V
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCB0312S24厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCB0312S24数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCB0312S24 JCB0312S24数据手册

JCB0312S24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 111.1496
3+ ¥ 108.3811
5+ ¥ 106.22
库存: 37
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 111.14
