JHM0624S15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: OCP,OVP,SCP,UVLO 85% 400mA 15V 1 30V 通孔安装
供应商型号: 1673379
供应商: 海外现货
标准整包数: 1

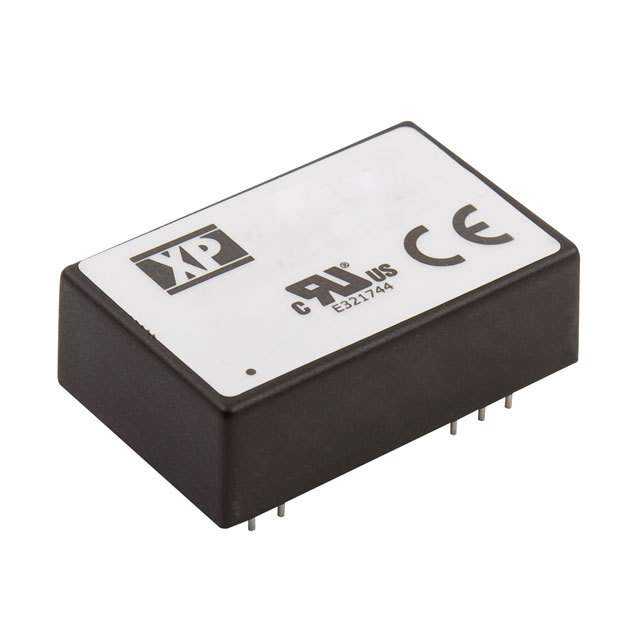

XP POWER AC-DC模块 JHM0624S15

JHM0624S15概述

    # JHM系列电源模块技术手册

    产品简介


    JHM系列是适用于医疗设备和其他高可靠性应用的电源模块。它提供3W和6W的输出功率,具有国际医疗认证标准。JHM系列通过增强绝缘(Reinforced Insulation)提供卓越的安全性能,能够在60°C环境下无降额运行,并且患者泄漏电流极低,仅为2 µA。此外,其采用DIP-24封装,使得安装和布线更为便捷。该系列产品适用于广泛的医疗设备、诊断设备及测试仪器。

    技术参数


    输入参数
    - 输入电压范围:12 V (10-17 VDC),24 V (20-30 VDC)
    - 输入电流:根据型号不同有所变化,最大值见下表
    - 浪涌电流:12 V模型:25 A(30 V时),24 V模型:50 A(30 V时)
    - 输入滤波器:π网络
    - 输入到输出电容:最大20 pF
    - 启动延迟时间:典型5ms
    - 启动上升时间:典型2ms
    - 温度系数:最大±0.03%/°C
    - 效率:具体数值请参考相关表格
    - 浪涌保护:12 V模型承受25 V 3秒,24 V模型承受50 V 3秒
    输出参数
    - 输出电压:详见下表
    - 输出电压精度:±1%
    - 负载调节:满载±1%,空载至10%满载±2%
    - 交叉调节:±4%
    - 瞬态响应:4%偏差,恢复至1%偏差所需时间<500 µs(50%负载变化,变化率0.25 A/µs)
    - 纹波和噪声:20 MHz带宽下最大1%峰峰值
    - 过载保护:120%-200%
    - 过压保护:120%-140%
    - 短路保护:跳闸后重启(Hiccup模式),自动恢复
    环境参数
    - 工作温度:-20°C 至 +100°C,+60°C以上开始降额
    - 存储温度:-40°C 至 +100°C
    - 湿度:5%-90% 非冷凝
    - 冷却方式:自然对流
    - 电磁兼容性:符合EN55011、EN55022、IEC60601-1-2标准
    其他
    - 安全认证:符合ANSI/AMMI ES60601-1、CSA-22.2 No.60601-1:2008、IEC60601-1第三版
    - 机械细节:DIP-24封装
    - 尺寸:具体尺寸见附图
    - 重量:约20克
    - 保修期:3年

    产品特点和优势


    JHM系列电源模块具备国际医疗级别的认证,使其成为高可靠性应用的理想选择。该系列产品的突出特点包括:
    - 高安全性:符合3000 VAC增强型绝缘标准,确保患者安全。
    - 低患者泄漏电流:2 µA的最大泄漏电流确保患者安全性。
    - 高效率:高达85%的转换效率减少能源浪费。
    - 紧凑设计:DIP-24封装便于集成,同时节省空间。
    - 环境适应性强:能够在宽广的工作温度范围内稳定运行,满足各种环境需求。

    应用案例和使用建议


    JHM系列广泛应用于医疗设备如监护仪、诊断设备以及各类测试仪器。对于这些应用,以下是几点使用建议:
    - 散热管理:尽管该模块支持自然对流冷却,但在高负载情况下,建议额外考虑散热措施,以确保长期稳定运行。
    - 电路布局:合理布局电路,确保输入和输出走线之间的电气隔离,避免信号干扰。
    - 负载调节:若需更精确的电压调整,可参考产品手册中的外部输出调整部分进行设置。

    兼容性和支持


    该系列电源模块与多种电子元器件及设备兼容,适用于各类应用。制造商提供3年的保修期,客户可以通过官方渠道获得技术支持和服务。此外,详细的安装指南和技术文档有助于用户更好地了解和使用产品。

    常见问题与解决方案


    1. 启动延迟时间过长
    - 检查输入电压是否在规定范围内,确保输入电压正常。
    - 查看是否有负载连接不当,导致延迟时间增加。
    2. 过载保护频繁触发
    - 确认负载电流是否超出额定范围,如果超出,则减小负载或更换更大容量的产品。
    - 检查输出线路是否存在短路现象。
    3. 纹波和噪声较大
    - 确保滤波电容的容量足够大,建议使用表中推荐的电容值。
    - 检查负载是否有波动,减少负载波动可以改善纹波和噪声情况。

    总结和推荐


    JHM系列电源模块以其国际医疗级别的安全认证、高效的能量转换和出色的环境适应性,成为医疗设备和高端测试仪器的理想选择。虽然价格稍高,但其提供的安全性和稳定性值得信赖。推荐购买JHM系列电源模块,特别适用于需要高可靠性的应用场景。
    本文档依据JHM系列电源模块的技术手册编写,详细介绍了该系列产品的技术参数、应用场景及使用建议,旨在帮助用户更好地理解和使用该产品。

JHM0624S15参数

参数
输出电流最大值 400mA
输出电压组数 1
类型 -
散热方式 -
输出方式 -
输出总功率 -
特性 OCP,OVP,SCP,UVLO
转换效率 85%
输入电压最大值 30V
开关频率 -
输出电压 15V
输入电压最小值 -
最大容性负载 -
安装方式 通孔安装
应用等级 医疗级
零件状态 在售
包装方式 管装

JHM0624S15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。
