JCD0624D24

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCD系列, 18 → 36 V 直流输入, ±24V 直流输出, 6W
供应商型号: 2065321
供应商: 海外现货
标准整包数: 1

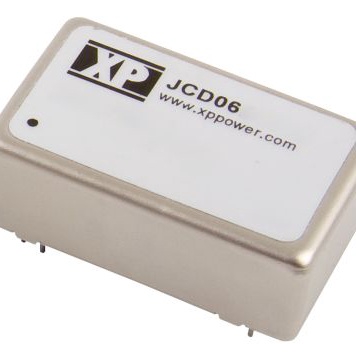

XP POWER AC-DC模块 JCD0624D24

JCD0624D24概述

    JCD 系列 DC/DC 转换器:技术手册概述

    1. 产品简介


    JCD 系列是高效、高隔离度的 DC/DC 转换器,广泛应用于电信、工业控制、医疗设备等领域。其主要功能包括提供稳定可靠的电源转换,支持单输出和双输出,具备短路保护、过载保护等功能。该系列产品符合国际标准,适用于多种复杂的应用环境。

    2. 技术参数


    JCD 系列的技术参数如下:
    - 输入电压范围:
    - 5 V (4.5-9 VDC)
    - 12 V (9-18 VDC)
    - 24 V (18-36 VDC)
    - 48 V (36-72 VDC)
    - 效率:最高可达 85%(根据型号不同)
    - 隔离电压:1600 VDC 输入到输出;可选 3500 VDC 隔离版本
    - 负载调节率:±0.5%(单输出),±1.5%(特定型号)
    - 纹波与噪声:60 mV 峰峰值
    - 启动延迟时间:5 V 输入模型为 20 ms,其他输入电压模型为 500 ms
    - 瞬态响应:最大偏差 3%,恢复至 1% 以内的时间为 250 µs(具体型号略有不同)
    - 环境适应性:-40°C 至 +100°C 工作温度,最高可达 +125°C 存储温度

    3. 产品特点和优势


    JCD 系列的主要优势包括:
    - 高效率:最高可达 85%,降低了系统功耗,提高了整体性能。
    - 宽输入电压范围:支持 4.5-72 VDC 的宽输入范围,适应多种应用场景。
    - 高隔离度:提供高达 1600 VDC 或可选 3500 VDC 的隔离电压,增强了系统的安全性和可靠性。
    - 短路保护与过载保护:具备连续短路保护功能,确保设备的安全运行。
    - 温度适应性强:能在极端温度环境下正常工作,提升了产品的耐用性和可靠性。

    4. 应用案例和使用建议


    JCD 系列广泛应用于电信、工业自动化、医疗设备等领域。例如,在电信基站中,JCD 系列可以为各种通信设备提供稳定的电源支持。在工业控制设备中,该系列转换器可以用于驱动电机、传感器等设备。
    使用建议:
    - 在选择具体型号时,需考虑实际应用场景的输入电压范围和负载需求。
    - 考虑散热设计,确保在高温环境中能够稳定运行。
    - 结合具体应用环境,优化电路布局,减少外部干扰对输出的影响。

    5. 兼容性和支持


    JCD 系列与多种电子元器件兼容,便于集成到现有系统中。制造商提供了详尽的技术支持,包括在线文档、技术咨询和售后服务,以确保用户能够充分利用产品的所有功能。

    6. 常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    - 问题:输出电压不稳定
    - 解决方案:检查输入电压是否在规定范围内,确保负载条件合理。

    - 问题:产品无法启动
    - 解决方案:确认输入电压是否正确连接,检查内部接线是否有松动。
    - 问题:过热保护触发
    - 解决方案:优化散热设计,确保良好的空气流通,避免设备过热。

    7. 总结和推荐


    JCD 系列 DC/DC 转换器凭借其高效率、高隔离度、宽输入电压范围和卓越的环境适应能力,成为市场上极具竞争力的产品。无论是在电信、工业自动化还是医疗设备领域,JCD 系列都能提供可靠、高效的电源解决方案。强烈推荐在需要高性能电源转换的场合使用此系列转换器。

JCD0624D24参数

参数
输出电流最大值 125mA
输入电压最大值 36V
输出电压 24V
开关频率 -
输出方式 -
输出总功率 -
输入电压最小值 24V(DC)
最大容性负载 -
特性 OCP,OVP,SCP
转换效率 82%
散热方式 -
输出电压组数 2
类型 -
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCD0624D24厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCD0624D24数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCD0624D24 JCD0624D24数据手册

JCD0624D24封装设计

查看详情并下载
Symbol
Footprint
3D Model
