JSE0848S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JSE08系列, 36 → 75 V 直流输入, 5V 直流输出, 8W
供应商型号: 1470-3551-ND
供应商: Digi-Key
标准整包数: 1

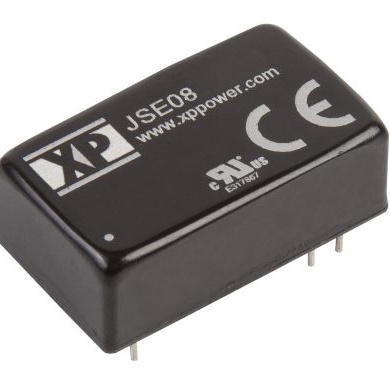

XP POWER AC-DC模块 JSE0848S05

JSE0848S05概述

    JSE08 Series DC-DC Converter 技术手册概述

    产品简介


    JSE08 系列是 XP Power 公司推出的一款高效、小型化的直流到直流转换器(DC-DC Converter),适用于需要稳定输出电压的应用场合。该系列产品具有宽输入电压范围、高功率密度、金属外壳设计等特点,适合工业控制、通信系统、仪器仪表等多个领域。

    技术参数


    以下是 JSE08 系列的主要技术参数:
    - 输入电压范围:9-18V、18-36V、36-75V
    - 输出电压:3.3V、5V、12V、15V、24V(单路输出);±12V、±15V(双路输出)
    - 输出电流:最高可达1600mA
    - 最大电容负载:依据不同输出电压有所不同
    - 效率:最高达86%
    - 隔离度:1500VDC(输入到输出)
    - 工作温度范围:-40°C 到 +105°C
    - 切换频率:370kHz
    - 外形尺寸:0.94 x 0.54 x 0.31英寸(23.8 x 13.7 x 8.0毫米)

    产品特点和优势


    JSE08 系列的优势在于其广泛的输入电压范围(2:1)、高功率密度(50.8W/in³)、出色的电气隔离(1500VDC)以及宽广的工作温度范围(-40°C 到 +105°C)。其金属外壳的设计不仅提高了散热性能,还增强了产品的耐用性。此外,3年的保修期也显示了厂商对产品质量的信心。

    应用案例和使用建议


    JSE08 系列广泛应用于工业控制、电信设备、医疗设备等领域。例如,在工业自动化控制系统中,它可用于驱动各种传感器和执行器,确保系统的可靠运行。在实际使用中,为了进一步提高稳定性,建议外部增加陶瓷电容器(如CHEMI-CON KY 330µF/100V)以减少纹波和噪声。

    兼容性和支持


    JSE08 系列可以与各种电子设备兼容,且支持工业标准的电磁兼容(EMC)要求。XP Power 提供了详尽的技术支持和3年保修服务,确保用户在使用过程中能够获得充分的支持。

    常见问题与解决方案


    - 问题:输入电压超出规定范围
    - 解决方案:确保输入电压在规定的范围内,必要时增加输入滤波器。
    - 问题:输出电压不稳定
    - 解决方案:检查负载是否在规定范围内,外部增加电容器以稳定输出电压。
    - 问题:产品过热
    - 解决方案:确保良好的自然通风条件,避免堵塞散热孔。

    总结和推荐


    总体而言,JSE08 系列是一款性能优异、适用范围广泛的直流到直流转换器。其高效、稳定的特点使其成为工业控制和通讯系统等领域的理想选择。基于其卓越的性能和广泛应用领域,我们强烈推荐此产品给寻求高性能 DC-DC 转换解决方案的用户。

JSE0848S05参数

参数
类型 -
输出方式 Fixed
输入电压最小值 36V
输入电压最大值 75V
最大容性负载 -
特性 SCP,UVLO
输出电压 5V
开关频率 370KHz(Typ)
散热方式 -
转换效率 81%
输出总功率 8W
输出电压组数 1
输出电流最大值 1.6A
长*宽*高 23.8mm(长度)*13.7mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JSE0848S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JSE0848S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JSE0848S05 JSE0848S05数据手册

JSE0848S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 30.9296 ¥ 256.3291
5+ $ 30.004 ¥ 248.6582
10+ $ 29.0784 ¥ 240.9872
25+ $ 27.8408 ¥ 230.7306
100+ $ 25.9793 ¥ 215.3035
库存: 14
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 256.32
