JWE0824S12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JWE08系列, 9 → 36 V 直流输入, 12V 直流输出, 8W
供应商型号: 1351222
供应商: 海外现货
标准整包数: 10

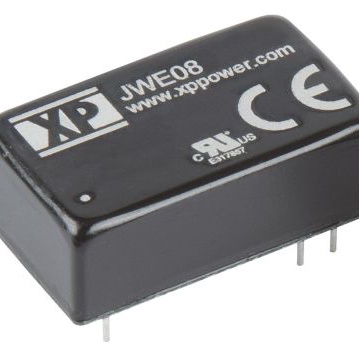

XP POWER AC-DC模块 JWE0824S12

JWE0824S12概述

    JWE08 系列 DC-DC 转换器:高效稳定电源解决方案

    产品简介


    JWE08 系列是一款先进的 DC-DC 转换器,提供单输出和双输出两种模式。该转换器广泛应用于工业自动化、通信设备、医疗设备及各类需要高可靠性电源解决方案的领域。JWE08 系列以其宽输入范围、高效率和紧凑设计著称,确保在各种复杂环境中稳定运行。

    技术参数


    - 输入电压范围:9-36VDC(典型值24V),18-75VDC(典型值48V)
    - 输出电压:可选3.3V、5.0V、12.0V、15.0V、24.0V、±12.0V、±15.0V
    - 最大输出电流:单路最大1600mA(±150µF负载)
    - 隔离电压:1500VDC
    - 工作温度范围:-40°C 到 +105°C
    - 效率:最高可达86%
    - 输入滤波器:内置π型
    - 短路保护:连续重试,自动恢复
    - 尺寸:0.94 x 0.54 x 0.31英寸(23.8 x 13.7 x 8.0毫米)

    产品特点和优势


    - 超宽输入范围:4:1 输入电压范围,使得设备可以在不同电压环境下稳定工作。
    - 高功率密度:每立方英寸50瓦的功率密度,非常适合空间受限的应用。
    - 全寿命功率支持:在+70°C以下可以实现全功率输出。
    - 认证标准:符合ITE安全标准,为高可靠性要求的应用提供保障。

    应用案例和使用建议


    JWE08 系列 DC-DC 转换器适用于各种工业和商业设备,如通信基站、医疗设备、服务器等。在具体应用时,可以根据输出电压选择合适的型号,例如,对于12V系统,可以选择JWE0824S12或JWE0848S12。
    建议使用外部电容来提升电磁兼容性(EMC)。例如,推荐使用CHEMI-CON KY 330µF/100V电容以增强电磁抗干扰能力。此外,根据应用环境的不同,需合理选择输入电压范围以避免因过压或欠压导致的故障。

    兼容性和支持


    JWE08 系列与多种工业标准兼容,支持各种应用场景下的连接需求。制造商提供了全面的技术支持和售后服务,包括3年质保期,确保用户在使用过程中得到及时有效的帮助。

    常见问题与解决方案


    1. 问题:启动后输出电压不稳定
    - 解决方案:检查输入电压是否在规定范围内,确认外部电容是否正确安装。
    2. 问题:过载保护触发
    - 解决方案:减小负载或更换为更高功率的转换器型号。
    3. 问题:高温环境下性能下降
    - 解决方案:根据使用环境选择合适的工作温度范围的型号,或者增加散热措施。

    总结和推荐


    JWE08 系列 DC-DC 转换器以其卓越的性能、广泛的适用性和可靠的设计,在众多应用中展现出显著的优势。无论是在工业自动化、医疗设备还是通信设备中,JWE08 都能提供稳定的电源解决方案。因此,强烈推荐使用此系列转换器,特别是在对电源稳定性有严格要求的应用场合。

JWE0824S12参数

参数
类型 -
输出电流最大值 665mA
转换效率 85%
输入电压最小值 9V~36V(DC)
最大容性负载 -
输出电压 12V
输入电压最大值 36V
开关频率 -
特性 OCP,SCP
输出总功率 -
散热方式 -
输出方式 DC-DC
输出电压组数 1
长*宽*高 23.8mm(长度)*13.7mm(宽度)
通用封装 DIP-16
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JWE0824S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JWE0824S12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JWE0824S12 JWE0824S12数据手册

JWE0824S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
