JHM0612S12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: OCP,OVP,SCP,UVLO 200KHz~1.6MHz 80% 6W 500mA 12V 1 17V 10V Fixed DIP 通孔安装
供应商型号: 1673372
供应商: element14
标准整包数: 1

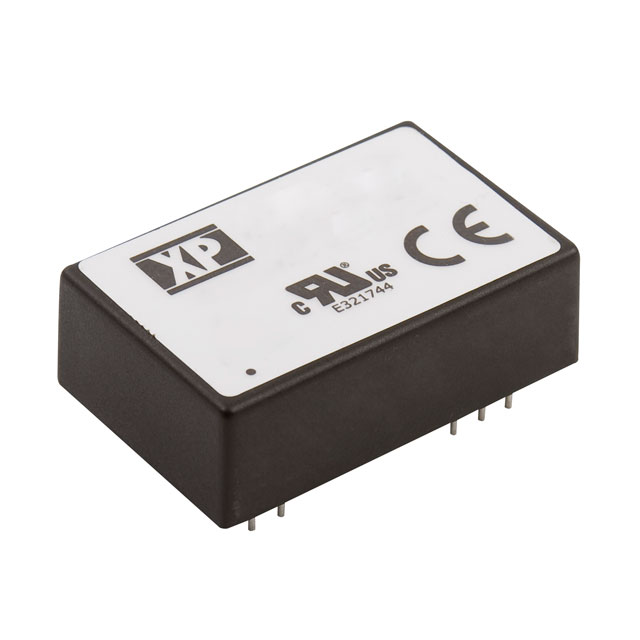

XP POWER AC-DC模块 JHM0612S12

JHM0612S12概述

    JHM系列电子元器件技术手册概述

    1. 产品简介


    JHM系列是专为医疗设备设计的高效率、高性能直流电源模块。其主要功能包括提供稳定的输出电压、具备高隔离度以及严格的电气安全标准。该系列产品适用于各种医疗设备,如监护仪、输液泵、超声设备等,具有广泛的应用前景。

    2. 技术参数


    - 输入电压范围:12 V (10-17 VDC) 和 24 V (20-30 VDC)
    - 输入电流:根据型号不同,范围在42 mA到210 mA之间
    - 输入滤波器:π型网络
    - 患者泄漏电流:最大2 µA
    - 启动延迟:5 ms(典型值)
    - 负载调节:±1%(10%-100%负载条件下)
    - 过载保护:120%-200%
    - 过压保护:120%-140%
    - 短路保护:自动恢复模式
    - 效率:高达85%
    - 隔离:5000 VAC(10 ms),3000 VAC(1分钟)
    - 切换频率:JHM03:180 kHz到1.2 MHz(可变);JHM06:200 kHz到1.6 MHz(可变)

    3. 产品特点和优势


    - 国际医疗认证:获得ANSI/AMMI ES60601-1 3rd Edition、CSA-22.2 No.60601-1:2008和IEC60601-1 3rd Edition认证。
    - 增强绝缘:3000 VAC加强绝缘
    - 低患者泄漏电流:2 µA(最大值)
    - 高效能:最高可达85%
    - 宽温度范围:-20°C至+100°C
    - 紧凑设计:DIP-24封装,适合医疗设备空间有限的需求

    4. 应用案例和使用建议


    - 监护仪:确保在长时间使用过程中,电源稳定可靠。
    - 输液泵:高隔离度有助于避免电气干扰。
    - 超声设备:低患者泄漏电流保障患者安全。
    - 使用建议:对于需要频繁启动和关闭的应用场合,建议使用启动延迟功能以延长产品寿命。

    5. 兼容性和支持


    - 兼容性:与其他医疗级电子设备具有良好的兼容性,方便系统集成。
    - 支持和维护:提供3年质保,涵盖大部分故障情况。

    6. 常见问题与解决方案


    - Q: 如何调整输出电压?
    - A: 使用外部电阻进行电压微调。
    - Q: 在低温环境下启动困难怎么办?
    - A: 确保输入电压在规定的范围内,可以适当降低环境温度要求。
    - Q: 输出电压不稳怎么办?
    - A: 检查输入电压是否稳定,调整负载电流。

    7. 总结和推荐


    JHM系列电源模块以其国际认证、高效率、增强的绝缘和低患者泄漏电流等优势,成为医疗设备的理想选择。其独特的特性和强大的性能使其在市场上具有很强的竞争力。强烈推荐使用,特别是对可靠性要求高的医疗设备应用场合。

JHM0612S12参数

参数
输入电压最小值 10V
输出电流最大值 500mA
输出电压组数 1
最大容性负载 -
转换效率 80%
散热方式 -
输出电压 12V
输入电压最大值 17V
输出方式 Fixed
开关频率 200KHz~1.6MHz
输出总功率 6W
类型 -
特性 OCP,OVP,SCP,UVLO
通用封装 DIP
安装方式 通孔安装
应用等级 医疗级
零件状态 在售
包装方式 管装

JHM0612S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JHM0612S12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JHM0612S12 JHM0612S12数据手册

JHM0612S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 215.64
5+ ¥ 208.98
10+ ¥ 202.34
25+ ¥ 193.46
100+ ¥ 180.16
库存: 41
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 215.64
直接购买
加入购物车
