JCM3024S15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: Remote On/Off,OVP,SCP 91% 2A 15V 1 36V 24V(DC) DIP-6 通孔安装 25.4mm(长度)
供应商型号: 2671539
供应商: 海外现货
标准整包数: 1

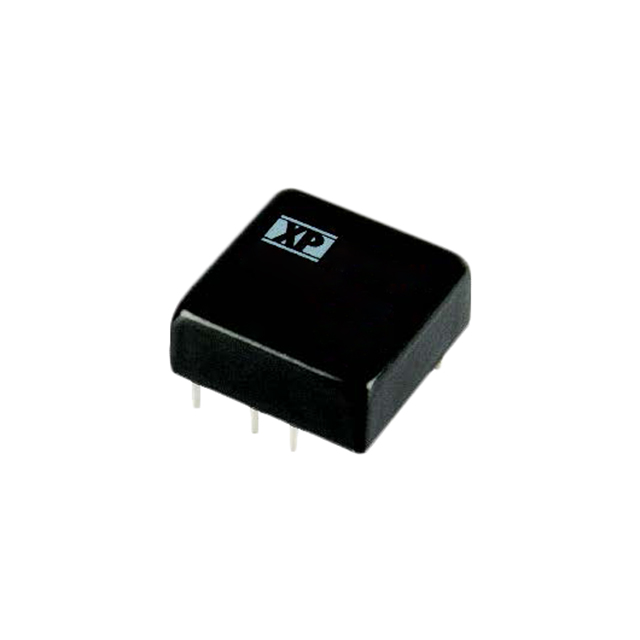

XP POWER AC-DC模块 JCM3024S15

JCM3024S15概述

    JCM30 Series DC-DC Converter:产品手册解析

    产品简介


    JCM30 系列 DC-DC 转换器是电源管理领域的关键组件,广泛应用于电信、医疗设备、工业自动化等多个行业。这些转换器提供单输出和双输出选项,具有2:1的输入电压范围和高效率,使其在各种应用场景中表现出色。

    技术参数


    JCM30 系列的技术参数如下:
    | 参数 | 单位 | 最小值 | 典型值 | 最大值 |

    | 输入电压范围 | VDC | 9 | 18/24/48| 36/75 |
    | 输出电压 | VDC | 3.3 | - | 15 |
    | 输出电流(单输出) | A | - | 7.0 | 2.5 |
    | 输出电流(双输出) | A | ±1.25 | - | ±1.0 |
    | 输出功率 | W | - | 30 | - |
    | 效率 | % | - | 87%-92% | - |
    | 隔离电压(输入到输出) | VDC | 1600 | - | - |
    | 工作温度范围 | °C | -40 | +100 | - |
    | 存储温度范围 | °C | -55 | +125 | - |
    | 封装尺寸 | in | 1.0 x 1.0 x 0.41 | - |

    产品特点和优势


    JCM30 系列 DC-DC 转换器具备多种优势:
    - 宽输入电压范围:支持 9-75 VDC 的输入电压,满足不同应用场景需求。
    - 高效率:最高可达到 92% 的效率,有效降低能耗,提高系统整体效能。
    - 高隔离电压:提供 1600 VDC 的输入到输出隔离电压,增强安全性和抗干扰能力。
    - 远程开关控制:具备远程开关控制功能,方便系统管理和监控。
    - 高可靠性:MTBF 达到 370k 小时,提供了长达三年的质保,保证了长时间稳定运行。

    应用案例和使用建议


    JCM30 系列可以广泛应用于电信设备、医疗设备、工业自动化等领域。例如,在电信设备中,JCM30 系列可以用作基站电源模块,为各种网络设备提供稳定可靠的电源供应。
    使用建议:
    1. 在选择输出电压和电流时,应根据实际负载需求合理配置,以避免过载。
    2. 若需进一步提升转换器的散热效果,可选配热沉以确保最佳工作状态。

    兼容性和支持


    JCM30 系列 DC-DC 转换器在设计上考虑到了广泛的兼容性,能够轻松集成到现有的系统中。制造商提供了详尽的技术支持文档,包括应用指南和安装手册,确保用户能顺利部署和使用该产品。

    常见问题与解决方案


    以下是部分常见的问题及其解决方法:
    - Q: 如何进行远程开关控制?
    - A: 将远程开关控制引脚(Pin 3)保持开路或高电平(3.0至12VDC),则输出开启;若此引脚接地或低电平(小于1.2VDC),则输出关闭。

    - Q: 如何外部滤波器?
    - A: 根据输入电压的不同版本,需安装不同的外部滤波器。例如,对于12V输入版本,需要安装电容和电感作为EMI滤波器。

    总结和推荐


    综上所述,JCM30 系列 DC-DC 转换器凭借其宽输入电压范围、高效率、高隔离电压及远程开关控制等功能,成为电信、医疗、工业自动化等领域的理想选择。其出色的可靠性和丰富的功能使其在市场上具备较高的竞争力。因此,强烈推荐在需要高效、可靠电源转换的应用中使用 JCM30 系列 DC-DC 转换器。

JCM3024S15参数

参数
最大容性负载 -
输出电压组数 1
特性 Remote On/Off,OVP,SCP
散热方式 -
开关频率 -
转换效率 91%
输入电压最小值 24V(DC)
输出电压 15V
类型 -
输出总功率 -
输入电压最大值 36V
输出方式 -
输出电流最大值 2A
长*宽*高 25.4mm(长度)
通用封装 DIP-6
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCM3024S15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCM3024S15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCM3024S15 JCM3024S15数据手册

JCM3024S15封装设计

查看详情并下载
Symbol
Footprint
3D Model
