JTF1248S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTF系列, 18 → 75 V 直流输入, 5V 直流输出, 12W
供应商型号: 1227524
供应商: 海外现货
标准整包数: 1

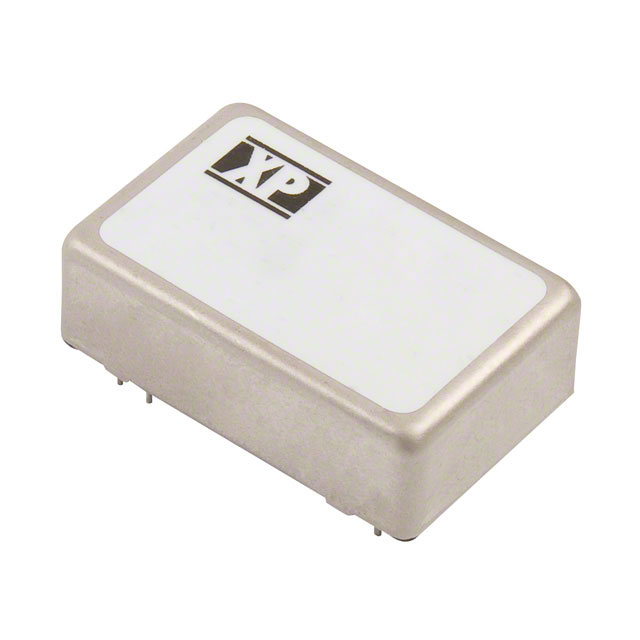

XP POWER AC-DC模块 JTF1248S05

JTF1248S05概述


    产品简介


    JTF系列是高性能直流-直流(DC/DC)转换器,主要用于电源管理和信号调节。这些转换器设计用于各种工业和通信设备,提供稳定的输出电压以满足不同应用的需求。JTF系列涵盖多个型号,能够提供从8瓦到15瓦的不同功率输出,适用于多种不同的工作环境和负载条件。

    技术参数


    - 输入电压范围:24V(9-36VDC),48V(18-75VDC)
    - 输出电压:具体见表格
    - 效率:见表格
    - 工作温度范围:-40°C至+105°C
    - 隔离电压:输入至输出 1600VDC,输入至外壳 1600VDC,输出至外壳 1600VDC
    - 最大负载电容:见表格
    - 启动延迟:20ms典型值
    - 线性调节率:单输出 ±0.2%,双输出 ±0.5%
    - 负载调节率:单输出 ±0.5%,双输出 ±1.0%
    - 瞬态响应:<3%最大偏差,在250µs内恢复到±1%
    - 纹波噪声:JTF08、JTF10、JTF12为85mV pk-pk(20MHz带宽),JTF15为60mV pk-pk(20MHz带宽)

    产品特点和优势


    1. 高功率密度:如JTF15具有37.5 W/in³ 的功率密度,提供了更高的能量转换效率。
    2. 宽输入电压范围:支持24V和48V两种输入电压,适用于广泛的供电系统。
    3. 宽工作温度范围:-40°C至+105°C的工作温度范围,确保在极端环境中稳定运行。
    4. 1600VDC隔离电压:确保电气安全,防止漏电流。
    5. 内置保护机制:包括过载保护、过压保护和短路保护等,保障设备安全。
    6. 快速响应:20ms的启动延迟时间以及小于250µs的瞬态响应时间,确保快速反应。

    应用案例和使用建议


    应用案例
    JTF系列DC/DC转换器广泛应用于各种工业控制系统、通信设备及汽车电子等领域。例如,在一个典型的工业控制应用中,JTF系列被用来为传感器模块提供稳定且可靠的电源供应。
    使用建议
    1. 选择合适的输出电压和电流组合:根据具体应用需求选择最合适的输出电压和电流,确保负载在额定范围内。
    2. 确保足够的散热条件:尽管JTF系列支持自然对流冷却,但在高负载条件下,还是需要确保良好的散热环境。
    3. 遵循制造商的安装指南:正确连接电源和负载,确保接线稳固可靠,避免接触不良导致的安全隐患。

    兼容性和支持


    JTF系列转换器采用标准化的24针DIL封装,与其他标准接口兼容,易于集成到现有的系统中。制造商提供三年保修期,并提供详细的技术支持文档和在线资源,以便用户更好地理解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动延迟长 | 检查电源输入是否正常,必要时调整输出负载。 |
    | 输出电压不稳定 | 确认负载是否符合要求,检查连接线路是否有接触不良。 |
    | 散热不佳 | 改善散热环境,必要时加装散热片。 |

    总结和推荐


    总体而言,JTF系列DC/DC转换器凭借其高功率密度、宽输入电压范围、宽工作温度范围及强大的保护功能,在工业和通信领域表现出色。其优异的性能和高可靠性使其成为众多应用场合的理想选择。强烈推荐在需要高效能、高稳定性的电源管理解决方案时选用JTF系列转换器。

JTF1248S05参数

参数
输出电压组数 1
输入电压最小值 18V
输入电压最大值 75V
散热方式 -
类型 -
转换效率 89%
输出电流最大值 2.4A
输出总功率 15W
开关频率 -
最大容性负载 -
输出方式 -
特性 Remote On/Off,OCP,OVP,SCP
输出电压 5V
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTF1248S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTF1248S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTF1248S05 JTF1248S05数据手册

JTF1248S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
