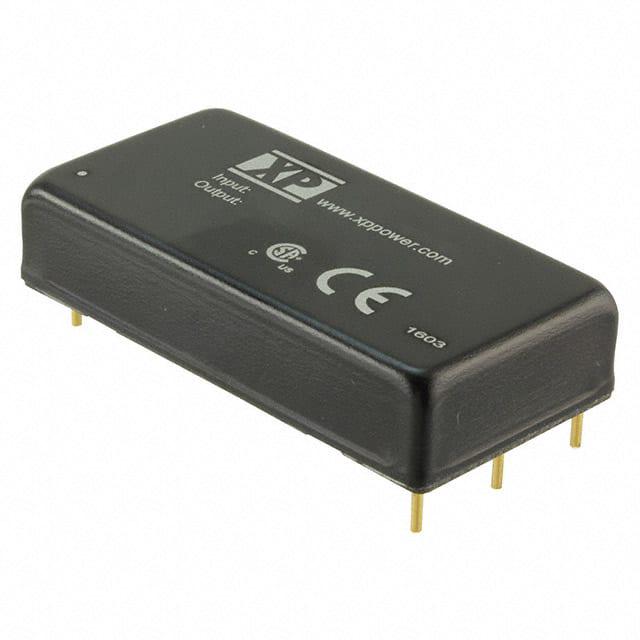

JWL5048S3V3

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JWL50系列, 18 → 75 V 直流输入, 3.3V 直流输出, 50W
供应商型号: 1470-3416-ND
供应商: Digi-Key
标准整包数: 1

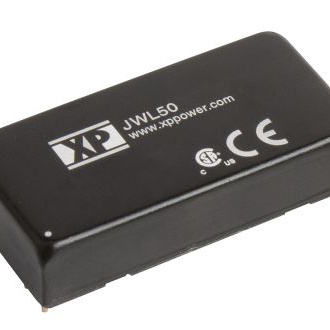

XP POWER AC-DC模块 JWL5048S3V3

JWL5048S3V3概述

    JWL50 Series DC-DC Converter 技术手册解析

    产品简介


    JWL50 系列 DC-DC 转换器是一款高效率的电源转换模块,适用于多种工业和信息技术应用。这些转换器提供单路输出电压,并具备宽输入电压范围(4:1),适用于各种不同的电源需求。此外,它们具有紧凑的尺寸(2" x 1"),能够满足空间受限的应用要求。主要特性包括高功率密度、宽工作温度范围、高隔离电压和全面的安全认证。

    技术参数


    - 输入电压范围:9-36 VDC 或 18-75 VDC(具体取决于型号)
    - 输出电压:3.3V 至 30V
    - 最大输出电流:10.00 A
    - 效率:最高可达92%
    - 隔离电压:1500 VDC
    - 工作温度范围:-40°C 至 +105°C
    - 封装尺寸:2.00 x 1.00 x 0.43” (50.8 x 25.4 x 11.0 mm)
    - 重量:约0.074磅(34.0克)
    - 电气特性:
    - 初始设置精度:±1.0%
    - 线性调节率:±0.5%
    - 负载调节率:±0.5%
    - 瞬态响应时间:在25%负载变化时,恢复到1%偏差内小于250微秒
    - 纹波与噪声:100/150 mV 峰峰值
    - 过载保护:150%
    - 短路保护:连续重启(脉冲模式)

    产品特点和优势


    JWL50系列 DC-DC 转换器的主要优势包括:
    - 宽输入电压范围:确保在不同供电条件下稳定运行。
    - 高效率:最高可达92%,减少能源损耗。
    - 紧凑设计:适合空间受限的应用。
    - 高隔离电压:提高安全性。
    - 远程控制功能:通过引脚3可以远程控制开关状态。
    - 可选散热片:对于需要更高功率密度的应用,可以选择散热片来提升散热效果。

    应用案例和使用建议


    JWL50系列广泛应用于电信、医疗、工业自动化等领域。根据手册中的应用实例,以下是一些使用建议:
    - 电信设备:推荐在48V系统中使用JWL5048S05等型号,以适应电信标准。
    - 医疗设备:建议选择JWL5024S12或JWL5048S12,用于对稳定性要求高的设备。
    - 工业自动化:针对复杂的工作环境,如高温和低温条件,选择带散热片的型号。

    兼容性和支持


    - 兼容性:JWL50 系列与多种电源输入相兼容,适用性强。
    - 安全认证:符合 ITE 安全标准。
    - 技术支持:制造商提供3年的保修期和相关技术支持服务。

    常见问题与解决方案


    1. 问题:输出电压不稳定。
    - 解决方案:检查输入电压是否在规定范围内,确认连接无误,必要时使用外部电容器(如CHEMI-CON KY 220µF/100V)进行滤波。
    2. 问题:设备过热。
    - 解决方案:检查环境温度是否过高,考虑使用散热片(添加“-HK”后缀)。
    3. 问题:远程开关失效。
    - 解决方案:确认引脚3接线正确,检查输入逻辑电平是否符合要求。

    总结和推荐


    JWL50 系列 DC-DC 转换器凭借其高效率、宽输入电压范围和紧凑设计,在众多应用场合中表现出色。特别是对于那些对体积和效率有较高要求的工业和信息技术应用,这是一个理想的选择。推荐在严苛环境下使用的项目中采用这款转换器,以确保长期稳定运行。
    总的来说,JWL50 系列是一款高性能、可靠性强的产品,能够满足大多数现代电子设备的电源需求。

JWL5048S3V3参数

参数
输出电压 3.3V
输出方式 -
最大容性负载 -
散热方式 -
开关频率 -
特性 Remote On/Off,SCP
输入电压最大值 75V
类型 -
输出总功率 50W
输入电压最小值 18V
输出电压组数 1
转换效率 90%
输出电流最大值 10A
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JWL5048S3V3厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JWL5048S3V3数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JWL5048S3V3 JWL5048S3V3数据手册

JWL5048S3V3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 103.788 ¥ 877.0086
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 877
