首页  >  产品百科  >  JHL0624S15

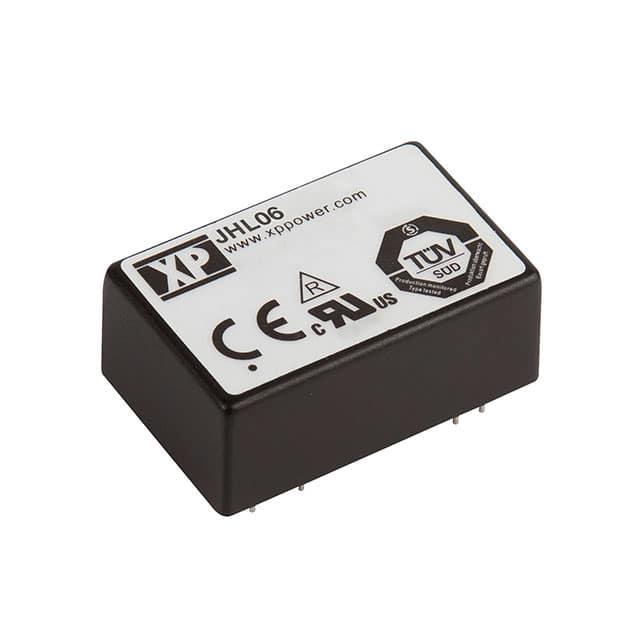

JHL0624S15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JHL06系列, 20 → 30 V 直流输入, 15V 直流输出, 6W
供应商型号: 1470-3040-5-ND
供应商: Digi-Key
标准整包数: 1

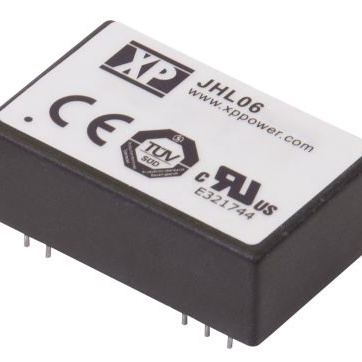

XP POWER AC-DC模块 JHL0624S15

JHL0624S15概述

    JHL06系列DC-DC转换器技术手册

    产品简介


    JHL06系列DC-DC转换器是XPPower公司生产的高效电源转换设备,适用于医疗设备、通信设备及工业控制系统等多种应用场景。该系列产品提供多种输出电压选择(如5V、12V、15V、±12V、±15V),具有高效率和卓越的安全性能,满足国际医疗标准(如IEC60601-1)的要求。

    技术参数


    - 输入电压范围:10-17 VDC(12V额定)、20-30 VDC(24V额定)
    - 输出电压:5.0 V、12.0 V、15.0 V、±12.0 V、±15.0 V
    - 输出电流:最高可达1200 mA
    - 效率:最高可达85%
    - 隔离电压:4000 VAC,符合IEC60601-1第三版
    - 启动延迟:5 ms
    - 启动上升时间:2 ms
    - 负载调整率:±1%
    - 纹波噪声:1% pk-pk(20 MHz带宽)

    产品特点和优势


    JHL06系列DC-DC转换器以其高效率和安全标准而著称。产品具有出色的电磁兼容性能,符合EN55011标准。该系列产品在多个应用场景中表现出色,尤其是医疗设备中,能够提供更高的可靠性和安全性。产品通过了多项国际安全认证,包括IEC60601-1和ANSI/AMMI ES60601-1等,确保了在医疗环境中的安全使用。

    应用案例和使用建议


    JHL06系列DC-DC转换器在医疗成像设备、通信基站和工业自动化系统中得到了广泛应用。例如,在一台心电图机中,该转换器可以稳定地为多个模块供电。在使用时,应注意根据实际需求选择合适的输出电压和电流组合。此外,外部电阻可用于微调输出电压,具体调整参数可在应用说明书中找到。

    兼容性和支持


    JHL06系列转换器采用DIP24封装,便于安装和更换。产品设计充分考虑与其他电子元件的兼容性,可以在多种电路板上无缝集成。XPPower公司提供了详尽的技术文档和支持服务,包括用户手册、应用笔记和技术咨询热线。

    常见问题与解决方案


    1. 问题:转换器在启动时出现延迟现象。
    - 解决方案:检查输入电压是否在额定范围内,必要时进行输入电压校准。
    2. 问题:转换器在满载时效率降低。
    - 解决方案:确认散热措施是否得当,确保转换器处于正常工作温度范围内。
    3. 问题:转换器输出电压波动较大。
    - 解决方案:检查并调节外部电阻值,确保输出电压稳定。

    总结和推荐


    JHL06系列DC-DC转换器凭借其高效率、优异的安全性能以及广泛的适用性,成为了市场上一款值得信赖的产品。特别是在医疗设备和工业控制领域,该产品表现出卓越的应用表现。推荐用户根据具体应用需求选择合适型号,并遵循技术手册中的建议进行操作。

JHL0624S15参数

参数
输入电压最大值 30V
输出电流最大值 400mA
输出电压 15V
散热方式 -
转换效率 85%
输出方式 -
特性 OCP,OVP,SCP,UVLO
最大容性负载 -
开关频率 -
输出总功率 6W
类型 -
输出电压组数 1
输入电压最小值 20V
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 医疗级
零件状态 在售
包装方式 管装

JHL0624S15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JHL0624S15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JHL0624S15 JHL0624S15数据手册

JHL0624S15封装设计

查看详情并下载
Symbol
Footprint
3D Model
