JCD0424S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCD系列, 18 → 36 V 直流输入, 5V 直流输出, 4W
供应商型号: 1470-1858-5-ND
供应商: Digi-Key
标准整包数: 1

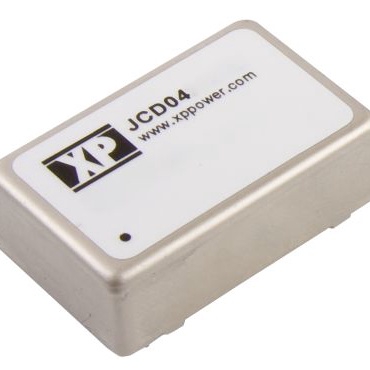

XP POWER AC-DC模块 JCD0424S05

JCD0424S05概述

    # JCD系列DC/DC转换器技术手册

    产品简介


    基本介绍
    JCD系列是专为工业和通信应用设计的高效DC/DC转换器。它能够提供单输出或多输出电源解决方案,具有广泛的输入电压范围和高可靠性。JCD系列适用于各种应用场景,如电信设备、工业控制系统、医疗设备和航空航天系统等。
    主要功能
    - 输入电压范围:5 V (4.5-9 VDC),12 V (9-18 VDC),24 V (18-36 VDC),48 V (36-72 VDC)
    - 输出电压:3.3 V、5.0 V、12.0 V、15.0 V,以及±3.3 V、±5.0 V、±12.0 V、±15.0 V、±24.0 V
    - 高效转换率:最高可达85%
    - 严格的质量控制和3年保修
    应用领域
    - 工业自动化
    - 电信基础设施
    - 医疗设备
    - 航空航天系统
    - 测试和测量设备

    技术参数


    输入规格
    - 输入电压范围:5 V (4.5-9 VDC),12 V (9-18 VDC),24 V (18-36 VDC),48 V (36-72 VDC)
    - 输入电流:根据具体型号不同而变化
    - 输入滤波器:Pi网络
    - 输入涌流保护:5 V模型15 VDC,持续时间100 ms;其他模型的电压按比例增加
    - 最大反射电流:35 mA rms,通过12 µH电感器
    输出规格
    - 输出电压:3.3 V、5.0 V、12.0 V、15.0 V,以及±3.3 V、±5.0 V、±12.0 V、±15.0 V、±24.0 V
    - 设置精度:±1%,部分型号±2%
    - 最小负载要求:无
    - 线性调节率:±0.5%
    - 负载调节率:±0.5%,某些型号为±1.5%
    - 交叉调节率:±5%
    - 纹波和噪声:60 mV pk-pk,带宽20 MHz
    - 启动延迟:典型值20 ms(5 V输入),500 ms(12/24/48 V输入)
    - 瞬态响应:最大偏离3%,恢复至1%内250 µs(某些型号为300 µs)
    其他参数
    - 效率:最高可达85%
    - 隔离电压:1600 VDC输入到输出,可选3500 VDC隔离版本
    - 隔离电容:典型值500 pF,输入到输出
    - 隔离电阻:典型值10^9 Ω
    - 开关频率:266 kHz
    - 功率密度:4 W时10 W/in³,5 W时12.5 W/in³,6 W时15 W/in³
    - 平均无故障时间(MTBF):>1.1百万小时(MHR)

    产品特点和优势


    独特功能
    - 高效率:达到业界领先水平
    - 广泛输入电压范围:满足多种供电需求
    - 高隔离电压:确保安全操作
    - 连续短路保护:有效防止过载损害
    - 耐宽温范围:-40°C到+100°C的操作温度
    - 小型化设计:符合行业标准封装,易于集成
    市场竞争力
    - 高效稳定的设计使其在竞争激烈的市场中脱颖而出
    - 广泛的应用范围和高性能表现使产品在市场上具备显著的竞争优势

    应用案例和使用建议


    应用案例
    - 电信基站:利用JCD系列提供稳定可靠的电源供应
    - 工业自动化:用于控制电路和传感器,保证高效运行
    - 医疗设备:提供精准稳定的电源以支持关键医疗功能
    使用建议
    - 在高负载条件下,建议使用大容量电容器以减少输出电压波动
    - 确保散热良好,避免长时间满载运行导致温度过高

    兼容性和支持


    兼容性
    - JCD系列与其他标准电子元器件和设备兼容
    - 支持标准接口,便于集成到现有系统
    厂商支持
    - 三年质保服务
    - 专业技术支持团队提供咨询和售后支持

    常见问题与解决方案


    常见问题
    1. 输出电压不稳定
    - 解决方案:检查负载变化和电源输入电压,确保输入电压在允许范围内
    2. 发热严重
    - 解决方案:改善散热条件,确保有足够的空气流通
    3. 无法正常启动
    - 解决方案:确认输入电压正确,检查是否有内部短路

    总结和推荐


    综合评估
    JCD系列DC/DC转换器以其高效率、宽输入电压范围、高隔离电压和广泛的应用场景在众多同类产品中脱颖而出。严格的测试和认证确保了其在极端条件下的稳定运行。3年的质保期提供了长期的信任保障。
    推荐结论
    JCD系列DC/DC转换器是一款值得推荐的高质量电源解决方案。无论是工业自动化、电信基础设施还是医疗设备,这款产品都能提供可靠、高效且安全的电力供应。

JCD0424S05参数

参数
散热方式 -
类型 -
转换效率 80%
输出总功率 4W
输出电压组数 1
输出电压 5V
特性 OCP,OVP,SCP
输出方式 Fixed
输入电压最大值 36V
最大容性负载 -
输入电压最小值 18V
输出电流最大值 800mA
开关频率 266KHz(Typ)
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCD0424S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCD0424S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCD0424S05 JCD0424S05数据手册

JCD0424S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
