EML30US24-T

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power 30W开关电源, 24V 直流输出电压 1.25A输出电流, 1输出点
供应商型号: 209-EML30US24-T
供应商: Mouser
标准整包数: 1

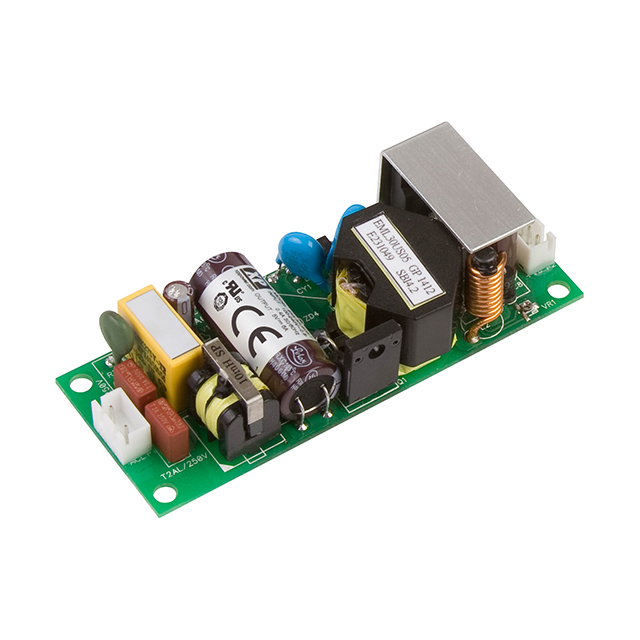

XP POWER AC-DC模块 EML30US24-T

EML30US24-T概述

    EML30 Series AC-DC Power Supplies

    产品简介


    EML30 系列是专为医疗应用设计的开放式框架和封装式交流直流单输出电源。它们提供多种机械选项,如PCB安装、开放式框架、带螺纹接线端子的底盘安装以及DIN导轨安装。通过全球医疗安全标准认证,符合传导和辐射发射的B类标准,并具备130%、30秒峰值负载能力,这些II类隔离组件有助于系统设计师轻松集成到最新的医疗产品和应用中。EML30系列适用于各种输出电压和电流需求,具有紧凑尺寸、医疗认证和3年保修等优势。

    技术参数


    - 输出功率: 20 W 和 30 W
    - 输出电压范围: 3.3 VDC 至 48 VDC
    - 输出电流: 见型号及评级表
    - 输入电压范围: 85-264 VAC(降额从90 VAC的100%到85 VAC的90%)
    - 无负载输入功率: 0.3 W
    - 效率: 79%-88%
    - 工作温度范围: -20°C 到 +70°C(+50°C时降额至50%)
    - 存储温度范围: -40°C 到 +85°C
    - 输入频率范围: 47-63 Hz
    - 输入电流: 全负载时0.55/0.32 A rms(115/230 VAC)
    - 浪涌电流: 20/40 A(115/230 VAC)
    - 漏电流: 符合II类结构要求
    - 输入保护: 内置T2.0 A/250 VAC保险丝
    - 电磁兼容性: 符合EN55022 Class B、EN61000-4标准
    - 过压保护: 195%-216% Vnom(3.3 V版本),其他版本为115%-140% Vnom
    - 过载保护: 120%-185%
    - 短路保护: 跳闸并重启(脉冲模式)
    - 温控系数: 0.05%/°C

    产品特点和优势


    - 紧凑尺寸:适合空间受限的应用场合。
    - 医疗认证:适用于各类医疗设备。
    - 高效率:高达88%的转换效率。
    - 广泛的输出电压选择:覆盖3.3 VDC到48 VDC。
    - 多样的安装方式:PCB安装、开放式框架、带螺纹接线端子的底盘安装和DIN导轨安装,适应不同应用需求。
    - 严格的电磁兼容性:符合EN55022 Class B标准。
    - 高可靠性:提供3年的保修期。

    应用案例和使用建议


    EML30系列适用于各种医疗设备和应用,如医疗监护设备、实验室仪器、便携式医疗设备等。在实际应用中,用户应根据具体需求选择合适的输出电压和电流。建议在使用过程中保持适当的散热和通风条件,以确保长期稳定运行。特别是在高温环境下,需注意降额使用。

    兼容性和支持


    EML30系列与广泛使用的电子设备兼容,具有多种安装选项,适用于不同应用场景。制造商提供详细的安装指南和技术支持,帮助客户顺利安装和调试设备。

    常见问题与解决方案


    1. 如何选择正确的型号?
    - 根据所需的输出电压和电流选择合适的型号,如EML30US05用于5VDC输出。
    2. 如何处理过载情况?
    - 过载情况下电源会自动跳闸并重启,以保护设备。
    3. 如何确保电磁兼容性?
    - 遵循制造商的安装指南,确保所有连接正确且稳固,避免干扰源靠近电源。

    总结和推荐


    EML30系列AC-DC电源供应器是一款高性能、多功能的产品,特别适合医疗行业应用。其紧凑尺寸、医疗认证、广泛的输出电压选择以及良好的电磁兼容性使其成为市场上极具竞争力的产品。强烈推荐给需要高可靠性和灵活性电源解决方案的医疗设备制造商和用户。

EML30US24-T参数

参数
输出总功率 30W
输出方式 Fixed
类型 -
开关频率 -
输入电压最大值 -
特性 Adjustable Output,DC Input Capable,Universal Input
散热方式 -
输出电压组数 1
输入电压最小值 85V~264V(AC)
转换效率 -
输出电压 24V
最大容性负载 -
输出电流最大值 1.25A
长*宽*高 87.9mm(长度)*34.6mm(宽度)
安装方式 底座安装
应用等级 医疗级
零件状态 在售
包装方式 盒装

EML30US24-T厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

EML30US24-T数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER EML30US24-T EML30US24-T数据手册

EML30US24-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
