JTM2024S12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: Remote On/Off,OCP,OVP,SCP,UVLO 89% 20W 1.67A 12V 1 36V 9V 通孔安装
供应商型号: 1637938
供应商: 海外现货
标准整包数: 1

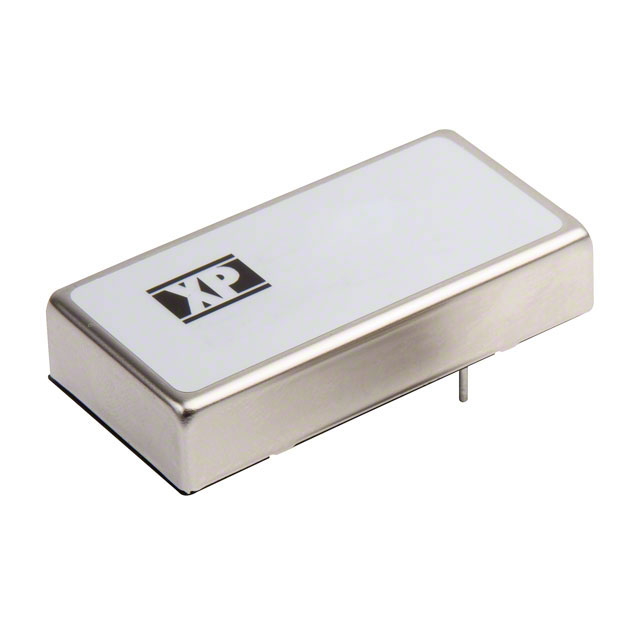

XP POWER AC-DC模块 JTM2024S12

JTM2024S12概述


    产品简介


    JTM系列电源转换模块是一款高效率的DC-DC转换器,适用于多种输入电压范围。该模块广泛应用于工业控制、通信设备、医疗设备及各种便携式电子产品等领域,提供单输出或多输出选择,能够满足不同应用场合的需求。

    技术参数


    - 输入电压范围: 24 V (9-36 VDC),48 V (18-75 VDC)
    - 最大输入电流: 见具体型号数据表
    - 稳压精度:
    - 单输出模型: ±0.5%最大
    - 双输出模型: ±1%最大(平衡输出)
    - 瞬态响应: 最大偏差3%,恢复至1%以内需<250 μs
    - 过电压保护: 见具体输出电压型号数据表
    - 过载保护: >120%满负载
    - 短路保护: 自动恢复模式
    - 远程启停: 逻辑高电平启动,逻辑低电平关闭
    - 隔离电压: 输入到输出、输入到外壳、输出到外壳均达1600 VDC
    - 工作温度范围: -40 °C至+105 °C
    - 效率: 见具体型号数据表
    - 电磁兼容性: 符合EN55022标准

    产品特点和优势


    JTM系列电源转换模块具有宽输入电压范围(4:1)、高效能、宽工作温度范围以及多种保护机制。这些特性使得该模块在严苛环境下仍能稳定运行,适合用于高可靠性要求的应用场合。此外,该系列还提供了多样的输出电压和电流选择,以满足不同应用需求。

    应用案例和使用建议


    该电源模块常用于工业自动化系统、通信基站及各类便携式设备。例如,在一个工业控制系统中,它可以作为PLC控制器的电源,确保在复杂电磁环境中可靠运行。建议用户根据具体的应用场景选择合适的输入电压和输出电压配置,并考虑是否需要外置散热器来优化散热效果。

    兼容性和支持


    该电源模块支持多种输入电压,并且可以实现远程启停控制。它还具有良好的电磁兼容性,能够在复杂的电磁环境中正常工作。制造商提供三年质保,同时还有详尽的技术文档和应用笔记可供参考。如果需要非标准版本,可联系销售部门定制。

    常见问题与解决方案


    - 问题: 输出电压不稳定
    - 解决方案: 检查输入电压是否超出规定范围,确认负载是否在正常范围内,必要时添加外部电容进行滤波。

    - 问题: 过载保护触发
    - 解决方案: 检查负载是否超载,重新设计电路以降低电流需求或增加过载保护措施。

    总结和推荐


    总体而言,JTM系列电源转换模块凭借其宽泛的工作电压范围、高效的能量转换能力和多种保护机制,成为高可靠性应用的理想选择。考虑到其广泛应用的兼容性和供应商提供的强大技术支持,推荐在需要高性能和稳定性的场合中使用。

JTM2024S12参数

参数
开关频率 -
最大容性负载 -
转换效率 89%
类型 -
输出方式 -
输出总功率 20W
输入电压最大值 36V
散热方式 -
输入电压最小值 9V
输出电压 12V
输出电压组数 1
输出电流最大值 1.67A
特性 Remote On/Off,OCP,OVP,SCP,UVLO
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTM2024S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTM2024S12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTM2024S12 JTM2024S12数据手册

JTM2024S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 419.9238
5+ ¥ 419.9238
库存: 38
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 419.92
