JTK2048S15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTK系列, 18 → 75 V 直流输入, 15V 直流输出, 20W
供应商型号: 1672981
供应商: 海外现货
标准整包数: 10

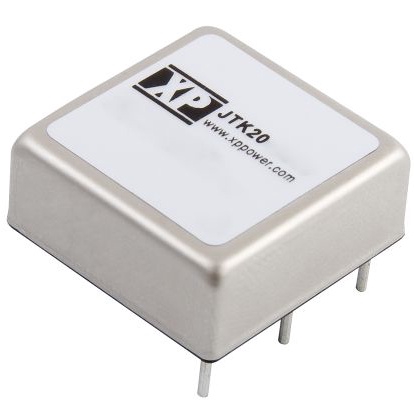

XP POWER AC-DC模块 JTK2048S15

JTK2048S15概述

    JTK Series DC-DC Converters: Technical Overview

    1. 产品简介


    JTK系列是高功率密度的DC-DC转换器,适用于广泛的电源需求。这些转换器能够提供单输出或双输出,广泛应用于工业自动化、通信设备、医疗设备及汽车电子等领域。

    2. 技术参数


    - 输入电压范围:24 V(9-36 VDC);48 V(18-75 VDC)
    - 输入电流:见表格
    - 效率:最高可达89%
    - 工作温度范围:-40 °C 到 +100 °C
    - 隔离电压:1600 VDC 输入到输出、输入到外壳、输出到外壳
    - 过载保护:JTK15:170% 全负载典型值,JTK20:150% 全负载典型值
    - 短路保护:自动恢复模式
    - 过压保护:具体值取决于输出电压
    - 最大容性负载:见表格
    - 温度系数:±0.02%/°C 最大
    - 开关频率:JTK15:375 kHz,JTK20:330 kHz

    3. 产品特点和优势


    - 高功率密度:JTK15:38.4 W/in³,JTK20:51.3 W/in³
    - 宽输入电压范围:覆盖9-75 VDC
    - 高性能隔离:1600 VDC
    - 高效率:高达89%
    - 长保修期:3年质保

    4. 应用案例和使用建议


    这些转换器可以用于各种需要稳定电源的应用场合。例如,在工业自动化系统中,JTK系列可用于为PLC、传感器及其他控制模块供电。在通信设备中,它们可作为备用电源。建议在使用时注意输入电容器的要求,特别是在输入电压为18-75 VDC的情况下,需外接220 µF / 100 V电容器以确保稳定运行。

    5. 兼容性和支持


    JTK系列转换器具有较强的兼容性,可与各种标准接口和控制系统兼容。厂商提供3年的质保服务,并且可以根据客户的具体需求提供技术支持。

    6. 常见问题与解决方案


    - 问题1:转换器无法启动
    - 解决方法:检查输入电压是否在规定的范围内,确保所有连接正确无误。
    - 问题2:输出电压不稳定
    - 解决方法:确认输出负载是否在允许范围内,调整外部电容和电感值。
    - 问题3:过热
    - 解决方法:确保转换器周围有足够的空间进行自然散热,必要时考虑增加外部散热措施。

    7. 总结和推荐


    总体而言,JTK系列DC-DC转换器以其高功率密度、宽输入电压范围、高效率等特点在市场上具备显著优势。无论是工业自动化还是通信设备,都值得推荐使用。需要注意的是,为了充分发挥其性能,应严格按照手册中的要求操作并及时处理潜在问题。

JTK2048S15参数

参数
输入电压最小值 48V(DC)
开关频率 -
输出方式 -
输入电压最大值 75V
最大容性负载 -
特性 Remote On/Off,OCP,OVP,SCP
输出总功率 -
输出电压 15V
输出电流最大值 1.33A
输出电压组数 1
转换效率 90%
类型 -
散热方式 -
长*宽*高 25.4mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTK2048S15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTK2048S15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTK2048S15 JTK2048S15数据手册

JTK2048S15封装设计

查看详情并下载
Symbol
Footprint
3D Model
