JCB0305D24

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCB系列, 4.5 → 9 V 直流输入, ±24V 直流输出, 3W
供应商型号: 1228060
供应商: 海外现货
标准整包数: 1

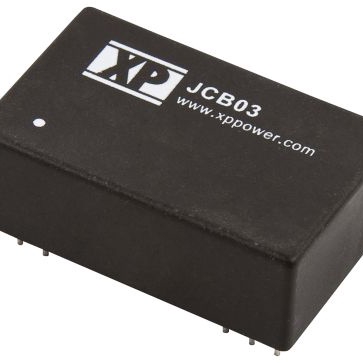

XP POWER AC-DC模块 JCB0305D24

JCB0305D24概述


    产品简介


    JCB系列DC-DC转换器是一款专为多种应用设计的高效电源转换模块。此系列转换器提供单输出和双输出版本,适用于工业控制、通信设备、医疗仪器以及交通运输等多个领域。通过2:1输入范围及宽广的工作温度范围(-40°C至+100°C),JCB系列确保了在各种恶劣环境下稳定可靠的工作性能。其高效率(最高可达85%)和出色的保护机制使其成为现代电子产品不可或缺的一部分。

    技术参数


    | 参数 | 规格 |
    | : | : |
    | 输入电压范围 | 5 V (4.5-9 VDC), 12 V (9-18 VDC), 24 V (18-36 VDC), 48 V (36-72 VDC) |
    | 输出电压范围 | 单输出:5 V, 9 V, 12 V, 15 V, 24 V
    双输出:±5 V, ±9 V, ±12 V, ±15 V, ±24 V |
    | 输入电流 | 见表格 |
    | 输出电流 | 单输出最大600 mA,双输出最大±300 mA |
    | 效率 | 最高85% |
    | 工作温度范围 | -40°C至+100°C |
    | 隔离电压 | 输入到输出:1500 VDC(可选3000 VDC) |
    | 开关频率 | 100-400 kHz 可变 |
    | 短路保护 | 连续,自动恢复 |
    | 过载保护 | 无 |

    产品特点和优势


    JCB系列DC-DC转换器以其高效率、宽泛的输入电压范围以及优异的热稳定性脱颖而出。它的高隔离电压(1500 VDC/3000 VDC)为敏感设备提供了强大的电气隔离保护,同时其紧凑的设计(功率密度达7.5 W/in³)使得它非常适合空间受限的应用场景。此外,具备金属外壳的型号进一步增强了机械强度和散热性能,适合于工业环境中的严苛条件。

    应用案例和使用建议


    在许多工业自动化控制系统中,JCB系列转换器被用于为PLC、传感器和执行器供电。例如,在一个机器人生产线中,JCB0324S12可以提供稳定的24V电源,确保机器人各部分协调一致地运作。为了提高可靠性,建议在输入端并联一个至少220 µF/100V的电容以增强对电磁干扰的抵抗能力。此外,选择具有金属外壳的型号能够进一步提升设备的抗冲击和振动性能,特别是在移动设备或运输工具上。

    兼容性和支持


    JCB系列DC-DC转换器与广泛的标准电气连接器兼容,可直接与现有系统集成。厂家提供3年的质保服务,对于任何因制造缺陷导致的问题均可免费维修或更换。技术文档齐全,包括详细的产品手册和应用指南,方便客户进行快速部署和故障排除。

    常见问题与解决方案


    1. 问题:启动时输入电流过大
    - 解决方案:检查系统是否有适当的输入滤波电容(建议使用220 µF/100V)。此外,确保输入电压平稳,避免电压骤降导致电流瞬间增大。
    2. 问题:输出电压不稳定
    - 解决方案:确保负载不超过规定值,并且连接线质量良好,减少线路电阻。如仍存在问题,可能需要调节内部的输出电压调整电位器。
    3. 问题:散热不良导致过热
    - 解决方案:使用具有金属外壳的型号或加装外部散热片。此外,保证良好的气流环境,避免堆积灰尘阻碍散热通道。

    总结和推荐


    综上所述,JCB系列DC-DC转换器凭借其高效率、宽输入范围和出色的保护机制,使其在众多应用场合下表现出色。无论是工业自动化还是交通运输,它都能提供稳定可靠的电源解决方案。强烈推荐此款产品用于需要高性能电源模块的应用场景。

JCB0305D24参数

参数
输出电压 24V
输出总功率 3W
输出电流最大值 63mA,63mA
散热方式 -
输入电压最大值 9V
转换效率 70%
开关频率 400KHz
输入电压最小值 4.5V
特性 OCP,OVP,SCP,UVLO
最大容性负载 -
输出方式 Fixed
类型 -
输出电压组数 2
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

JCB0305D24厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCB0305D24数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCB0305D24 JCB0305D24数据手册

JCB0305D24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 145.9254
3+ ¥ 109.8319
5+ ¥ 106.5319
库存: 5
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 145.92
