JCK3048D15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCK系列, 36 → 75 V 直流输入, ±15V 直流输出, 30W
供应商型号: JCK3048D15-ND
供应商: Digi-Key
标准整包数: 1

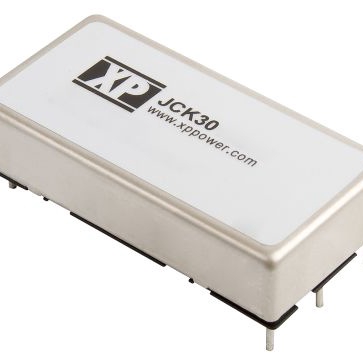

XP POWER AC-DC模块 JCK3048D15

JCK3048D15概述


    产品简介


    DC-DC转换器JCK系列
    JCK系列DC-DC转换器是一款高效能的产品,广泛应用于工业控制、通信设备、医疗仪器、自动化控制系统等领域。该系列产品提供单输出和双输出选项,输入电压范围为9-75VDC,具有多种输出电压配置。通过先进的电源管理技术,JCK系列能够确保稳定的电源供应,满足各种应用场景的需求。

    技术参数


    - 输入电压范围:
    - 12 V (9-18 VDC)
    - 24 V (18-36 VDC)
    - 48 V (36-75 VDC)

    - 最大功率: 30W
    - 效率:
    - 单输出型号:高达92%
    - 双输出型号:高达91%
    - 工作温度范围: -40°C至+75°C
    - 隔离度: 1600VDC(输入到输出、输入到外壳、输出到外壳)
    - 纹波噪声: ≤100mV(峰值)
    - 瞬态响应: 3%最大偏差,恢复时间<250µs(负载变化25%)
    - 温度系数: ±0.02%/°C
    - 保护功能: 过压保护、过载保护、短路保护

    产品特点和优势


    JCK系列DC-DC转换器以其高效率、宽输入电压范围和出色的环境适应性著称。其独有的远程开关控制功能使得设备的启停更加灵活方便。此外,其高效的能量转换能力减少了能源浪费,提升了整体系统的可靠性。

    应用案例和使用建议


    应用案例:
    - 工业控制: 用于工业自动化设备的电源供应,如PLC控制器、传感器网络。
    - 通信设备: 适用于通信基站中的电源管理模块,提供稳定可靠的电源输出。
    - 医疗仪器: 在精密医疗设备中提供精确的电压输出,保证设备运行的稳定性。
    使用建议:
    - 散热设计: 建议在高负载环境下增加散热措施,以避免过热现象。
    - 外部输出调节: 对于需要微调输出电压的应用,可利用外部电阻进行输出电压调整。

    兼容性和支持


    - 兼容性: JCK系列DC-DC转换器与其他标准接口的电子元件高度兼容,易于集成到现有系统中。
    - 支持服务: 提供3年保修服务,并附带详尽的应用指南和技术文档,帮助用户解决使用过程中可能遇到的技术问题。

    常见问题与解决方案


    - 问题1: 设备无法启动。
    - 解决方案: 检查输入电压是否符合要求,确保连接正确无误。
    - 问题2: 输出电压不稳定。
    - 解决方案: 确认负载是否超过了额定值,检查是否有其他外部干扰因素。
    - 问题3: 设备发热严重。
    - 解决方案: 检查散热装置是否安装正确并正常工作,必要时增加额外散热措施。

    总结和推荐


    综上所述,JCK系列DC-DC转换器凭借其高性能、高效率、广泛的适用性和可靠的支持服务,成为众多应用场景的理想选择。无论是在工业控制还是通信设备领域,JCK系列都能发挥出卓越的表现,值得强烈推荐。

JCK3048D15参数

参数
输入电压最大值 75V
转换效率 90%
特性 Remote On/Off,OCP,OVP,SCP,UVLO
类型 -
输出总功率 -
输入电压最小值 48V(DC)
最大容性负载 -
输出方式 -
输出电压组数 2
输出电压 15V
输出电流最大值 1A,1A
开关频率 -
散热方式 -
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCK3048D15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCK3048D15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCK3048D15 JCK3048D15数据手册

JCK3048D15封装设计

查看详情并下载
Symbol
Footprint
3D Model
