ECS100US15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power 100W开关电源, 15V 直流输出电压 6.7A输出电流, 1输出点
供应商型号: 1738298
供应商: 海外现货
标准整包数: 1

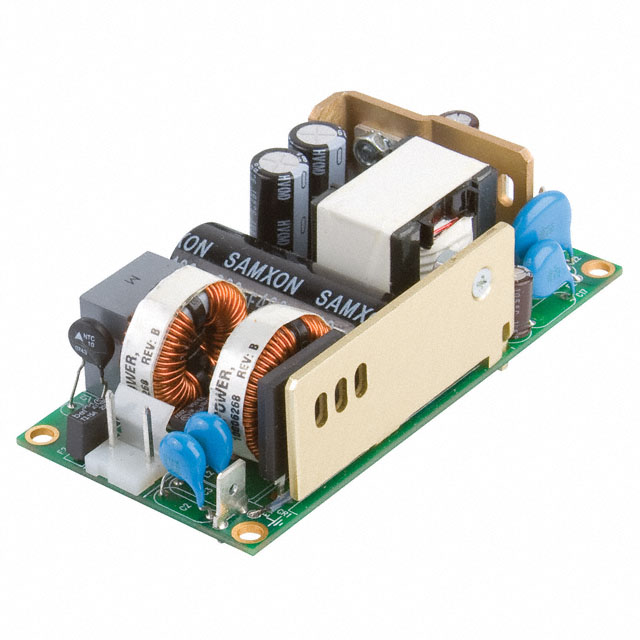

XP POWER AC-DC模块 ECS100US15

ECS100US15概述

    ECS 系列电源模块技术手册

    产品简介


    ECS 系列电源模块是专为信息技术(IT)和医疗设备设计的高效能电源转换装置。提供多种输出功率选项,包括 65W、100W 和 130W,适用于多种应用场景。这些模块具有出色的电气特性和严格的国际安全认证,确保在严苛环境下仍能稳定可靠地工作。

    技术参数


    | 参数 | 描述 |

    | 输入电压 | 80-264 VAC,<90 VAC 需要降额 |
    | 输入频率 | 47-400 Hz(仅 ECS65 支持 400 Hz) |
    | 输入电流 | 65W: 1.0/0.6 A (115/230 VAC),100W: 1.5/0.9 A (115/230 VAC),130W: 1.9/1.1 A (115/230 VAC) 全负载 |
    | 功率因数 | 符合 EN61000-3-2, 类别 A |
    | 效率 | 最高可达 90% |
    | 隔离电压 | 4000 VAC 输入到输出,2 x MOPP;1500 VAC 输入到接地,1 x MOPP;500 VDC 输出到接地,1 x MOPP |
    | 开关频率 | 65 kHz 典型值 |
    | 工作温度范围 | -20°C 到 +70°C,ECS130 支持 -40°C;线性降额至 +70°C |
    | 存储温度范围 | -40°C 到 +85°C |
    | 防护等级 | 防水防尘,满足 IP67 |
    | EMC 认证 | 符合 EN61204-3,符合 EN55011/22,符合 EN61000-3-2,符合 EN61000-3-3 |

    产品特点和优势


    - 多输出选择:多种输出电压和电流组合,满足不同应用需求。
    - 高效率:最高可达 90%,节省能源成本。
    - 宽输入电压范围:80-264 VAC,适用于多种电源环境。
    - 严格的安全标准:通过 IEC60950-1 和 IEC60601-1 安全认证。
    - 优秀的热稳定性:通过内部温度监控系统保持稳定的性能。
    - 低功耗待机模式:<0.5 W,减少待机功耗。

    应用案例和使用建议


    - 数据中心:在数据中心环境中,建议使用 ECS100 系列,以应对高功率需求。
    - 医疗设备:在医疗设备中,ECS130 系列因其低泄漏电流和严格的 EMC 认证而成为首选。
    - 工业自动化:在工业自动化领域,建议结合外部冷却系统使用 ECS130,以保证持续稳定运行。
    使用建议:
    - 在选择合适的电源模块时,根据具体的应用场景和环境条件进行配置。
    - 确保正确连接输入和输出端口,遵循手册中的电气连接图。
    - 定期检查散热系统,保持良好的散热效果。

    兼容性和支持


    - 兼容性:ECS 系列电源模块采用行业标准的 2" x 4" 封装,易于安装于多种设备中。
    - 厂商支持:提供 3 年质保,支持热线和技术文档。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开机延迟时间过长 | 检查输入电压和电缆连接是否有问题 |
    | 过载保护频繁触发 | 调整负载分配或检查散热系统 |
    | 故障指示灯常亮 | 参考手册进行故障诊断,必要时联系技术支持 |

    总结和推荐


    ECS 系列电源模块凭借其出色的效率、安全认证和多样的输出选择,在多种应用场景中表现出色。对于需要高效、可靠电源解决方案的客户来说,ECS 系列是理想的选择。强烈推荐使用 ECS 系列电源模块,以确保设备的稳定运行和最佳性能。

ECS100US15参数

参数
输入电压最小值 80V~264V(AC)
转换效率 -
最大容性负载 -
输出电流最大值 6.7A
特性 Adjustable Output,DC Input Capable,Universal Input
输入电压最大值 370V
输出电压 15V
类型 -
散热方式 -
输出总功率 100W
输出电压组数 1
输出方式 Pin Terminal Block
开关频率 -
长*宽*高 101.6mm(长度)*50.8mm(宽度)
安装方式 底座安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 盒装

ECS100US15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ECS100US15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER ECS100US15 ECS100US15数据手册

ECS100US15封装设计

查看详情并下载
Symbol
Footprint
3D Model
