JCD0412S12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCD系列, 9 → 18 V 直流输入, 12V 直流输出, 4W
供应商型号: 2065189
供应商: element14
标准整包数: 1

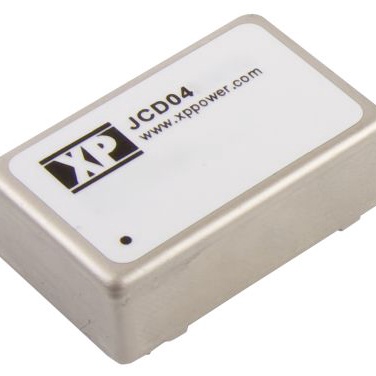

XP POWER AC-DC模块 JCD0412S12

JCD0412S12概述


    产品简介


    JCD系列DC/DC转换器是一种高性能的电源解决方案,广泛应用于通信、工业自动化、医疗设备等多个领域。该系列产品能够提供稳定的电压输出,支持单输出和双输出模式,具备较高的效率和良好的可靠性。JCD系列DC/DC转换器具有2:1输入范围,采用行业标准封装,提供高达1600 VDC的隔离电压,确保在各种环境下的安全使用。

    技术参数


    - 输入电压范围: 5 V (4.5-9 VDC), 12 V (9-18 VDC), 24 V (18-36 VDC), 48 V (36-72 VDC)
    - 输入电流: 见具体型号表格
    - 反射电流: 35 mA rms 通过12 μH电感
    - 输入浪涌电流:
    - 5 V 模型: 15 VDC,持续时间100 ms
    - 12 V 模型: 24 VDC,持续时间100 ms
    - 24 V 模型: 40 VDC,持续时间100 ms
    - 48 V 模型: 80 VDC,持续时间100 ms
    - 输出电压: 见具体型号表格
    - 设定精度: ±1%(±2%对某些特定型号)
    - 负载平衡度: ±1%
    - 最小负载要求: 无最低负载要求
    - 线性调节率: ±0.5%
    - 负载调节率: ±0.5% 单输出,±1.5% 对于某些特定型号
    - 交叉调节率: ±5% (参见注释)
    - 纹波与噪声: 60 mV 峰峰值(20 MHz带宽)
    - 启动延迟:
    - 5 V 输入模型:典型值为20 ms
    - 12/24/48 V 输入模型:典型值为500 ms
    - 瞬态响应:
    - 最大偏离3%,恢复至1%以内,用时250 μs(对于某些特定型号,最大偏离3%,恢复至3%以内,用时300 μs)
    - 温度系数: 0.02%/℃
    - 过载保护:
    - 仅5 V 输入模型上为150%额定负载
    - 短路保护: 自动恢复
    - 最大容性负载: 见具体型号表格
    - 效率: 见具体型号表格
    - 隔离电压:
    - 1600 VDC 输入到输出
    - 选配高隔离版本可达到3500 VDC 输入到输出(加后缀-H)
    - 隔离电容: 典型值为500 pF(输入到输出)
    - 隔离电阻: 典型值为10^9 Ω
    - 开关频率: 266 kHz 典型值
    - 功率密度: 4 W: 10 W/in³, 5 W: 12.5 W/in³, 6 W: 15 W/in³
    - 平均无故障时间 (MTBF): 大于1.1百万小时(25℃时)

    产品特点和优势


    - 高隔离电压:1600 VDC 或 3500 VDC 的高隔离设计确保了在不同应用环境下的可靠性和安全性。
    - 宽输入电压范围:支持2:1的输入范围,能够适应多种不同的供电环境。
    - 双输出选项:提供了灵活的配置选择,适用于需要多路电源输出的应用场景。
    - 连续短路保护:具有自动恢复功能,增强了系统的稳定性和耐用性。
    - 宽工作温度范围:-40°C 至 +100°C,适合各种恶劣的工作环境。
    - 高效能:高效率的设计降低了功耗,延长了系统寿命。

    应用案例和使用建议


    JCD系列DC/DC转换器非常适合用于通信基站、工业控制设备、医疗设备及汽车电子等领域。例如,在通信基站中,它可以用作电信设备的辅助电源,以确保在主电源失效时的稳定供电。为了进一步提升其应用效果,建议根据具体应用需求选择合适的输入电压和输出电压组合,同时注意散热设计,特别是在高温环境下使用时。

    兼容性和支持


    JCD系列DC/DC转换器符合多种行业标准,易于与其他标准部件集成。厂商提供了详尽的技术文档和支持服务,帮助用户快速掌握安装和调试方法。此外,厂家还提供了3年的质保期,确保用户的长期使用体验。

    常见问题与解决方案


    1. 问:如何判断输入电流是否正常?
    - 答:查看技术手册中的输入电流表格,确保实际输入电流在允许范围内。如果超出规定值,可能需要调整外部电路或增加散热措施。
    2. 问:如果设备出现过载,怎么办?
    - 答:首先检查负载是否过大。如果是,应减少负载或增加转换器的额定功率。此外,检查是否存在内部短路或其他异常情况。
    3. 问:如何改善纹波和噪声?
    - 答:可以在输出端增加滤波电容,或者使用LC滤波电路。具体数值可以根据手册中提供的参数进行选择。

    总结和推荐


    总体而言,JCD系列DC/DC转换器是一款性能卓越、可靠性高的电源解决方案。其广泛的应用范围、优秀的技术参数和良好的市场反馈使其成为市场上备受推崇的产品。如果您正在寻找一款适用于各种复杂环境的高性能电源模块,JCD系列无疑是一个值得考虑的选择。

JCD0412S12参数

参数
转换效率 82%
输入电压最小值 9V
散热方式 -
类型 -
开关频率 266KHz(Typ)
输出总功率 6W
输出电压组数 1
输出方式 Fixed
最大容性负载 -
输出电压 12V
特性 OCP,OVP,SCP
输入电压最大值 18V
输出电流最大值 333mA
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
