JTK2048D12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTK系列, 18 → 75 V 直流输入, ±12V 直流输出, 20W
供应商型号: 1618974
供应商: 海外现货
标准整包数: 10

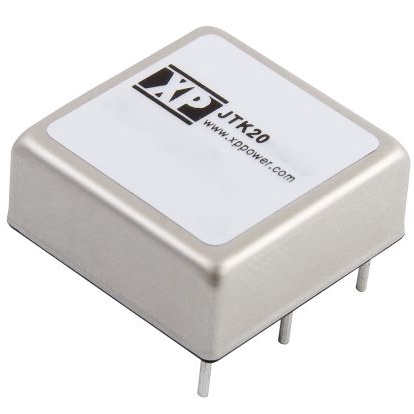

XP POWER AC-DC模块 JTK2048D12

JTK2048D12概述


    产品简介


    JTK系列电源模块是一种高效率的直流到直流转换器,适用于广泛的应用领域,包括工业自动化、通信系统、医疗器械及军事设备。这些模块提供单路和双路输出选择,可适应不同电压需求的场景。由于其高效能和紧凑设计,JTK系列是需要稳定电力供应的电子设备的理想选择。

    技术参数


    输入参数
    - 输入电压范围:24V (9-36VDC), 48V (18-75VDC)
    - 输入电流:根据型号不同而变化(详见表格)
    - 输入滤波:Pi网络
    - 输入反射电流:JTK15:20mA,JTK20:30mA
    - 输入浪涌:24V模型:50VDC持续100ms;48V模型:100VDC持续100ms
    输出参数
    - 输出电压:见具体型号输出电压表
    - 输出电压调节范围:±10%最大值
    - 最小负载要求:无最小负载要求
    - 初始设置精度:±1%最大值
    - 启动延迟:20毫秒典型值
    - 线路调节:JTK15:单路±0.2%,双路±0.5%;JTK20:±0.5%
    - 负载调节:±0.5%最大值单路,±1.0%最大值双路
    - 跨路调节:双路输出型号±5%
    保护措施
    - 过载保护:JTK15:170%全负荷,JTK20:150%全负荷
    - 过压保护:见表格特定型号值
    - 短路保护:自动恢复式
    其他
    - 高效能:最高可达89%
    - 安全认证:UL批准
    - 保修期:3年
    - MTBF:超过560千小时

    产品特点和优势


    JTK系列电源模块以其非常高的功率密度、宽泛的输入范围和高达1600VDC的隔离电压著称。此外,它们具有广泛的温度适应能力,从-40°C到+100°C,特别适合在极端环境下使用。这种电源模块还具备良好的EMC性能和出色的短路及过载保护功能,确保在复杂应用中能够可靠运行。

    应用案例和使用建议


    JTK系列电源模块在各种工业和商业环境中都有广泛应用,例如电信基站、工厂自动化系统和医疗设备。为了最大限度地提高其性能,建议将输入电容器选用220µF/100V,以确保输入浪涌电压被有效处理。在进行多路输出配置时,需注意保持各输出间的平衡负载,以防止跨路调节误差。

    兼容性和支持


    JTK系列电源模块经过严格测试,确保与其他标准组件高度兼容。制造商提供详尽的技术文档和支持服务,包括安装指南、故障排查手册及在线客户支持,确保用户可以顺利使用和维护设备。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电源启动延迟时间长 | 检查输入电压是否在额定范围内,确认输入电容容量是否足够 |
    | 输出电压不稳定 | 校准输出电压调整电阻(RTrim),确保负载均衡 |
    | 系统出现过热 | 确认散热设计符合要求,必要时增加外部风扇 |

    总结和推荐


    总体来看,JTK系列电源模块因其高效率、宽泛的工作范围和良好的防护性能,在多种应用场景中表现出色。我们强烈推荐这款产品给需要高性能、可靠性及广泛温度适应性的客户。

JTK2048D12参数

参数
散热方式 -
输出电流最大值 833mA
转换效率 89%
输入电压最大值 75V
输入电压最小值 48V(DC)
开关频率 -
输出方式 -
类型 -
特性 Remote On/Off,OCP,OVP,SCP
输出总功率 -
输出电压 12V
输出电压组数 2
最大容性负载 -
长*宽*高 25.4mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTK2048D12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTK2048D12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTK2048D12 JTK2048D12数据手册

JTK2048D12封装设计

查看详情并下载
Symbol
Footprint
3D Model
