首页  >  产品百科  >  JCK3024D15

JCK3024D15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCK系列, 18 → 36 V 直流输入, ±15V 直流输出, 30W
供应商型号: 1227438
供应商: 海外现货
标准整包数: 1

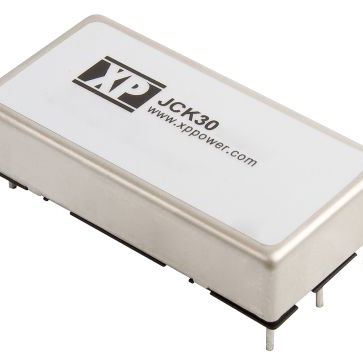

XP POWER AC-DC模块 JCK3024D15

JCK3024D15概述


    产品简介


    JCK系列DC-DC转换器是一种高效能的电源解决方案,适用于广泛的应用领域。它提供单输出和双输出选项,适用于2:1输入范围(12V、24V和48V),并且能够在极端的工作环境下稳定运行。该系列产品被广泛应用于工业控制、通信设备、医疗仪器以及其他需要可靠电源供应的场合。

    技术参数


    输入参数
    - 输入电压范围:12V (9-18V),24V (18-36V),48V (36-75V)
    - 输入电流:见下表
    - 低电压锁定(UVLO):12V模型ON 8.6V,OFF 7.9V;24V模型ON 17.8V,OFF 16V;48V模型ON 33.5V,OFF 30.5V
    - 输入反射纹波:20mA峰值到峰值,通过12uH电感
    - 输入浪涌电流:12V模型 25VDC,24V模型 50VDC,48V模型 100VDC
    输出参数
    - 输出电压:见下表
    - 输出电压调节:单输出型号上为±10%
    - 启动延迟时间:最大30ms
    - 最小负载要求:无最小负载需求
    - 线性调整率:±0.5%
    - 负载调整率:单输出型号±0.5%,双输出型号±1%(平衡输出)
    - 交叉调整率:±5%
    - 设置点精度:±1%
    - 纹波与噪声:100mV峰峰值(20MHz带宽)
    - 暂态响应:3%最大偏差,在<250µs内恢复到1%
    其他参数
    - 过电压保护:见下表
    - 过载保护:>150%全负载
    - 短路保护:触发重启(关断模式),自动恢复
    - 遥控启停:见应用笔记
    - 最大容性负载:见下表
    - 效率:见下表
    - 隔离电压:输入到输出1600VDC,输入到外壳1600VDC,输出到外壳1600VDC
    - 隔离电容:1500pF典型值
    - 开关频率:330kHz典型值
    - 功率密度:37.5W/in³
    - 平均无故障时间(MTBF):430千小时(在25°C,GB条件下)
    工作环境
    - 工作温度:-40°C至75°C
    - 壳温:最大+105°C
    - 冷却方式:自然对流冷却
    - 工作湿度:5%-95%(非冷凝状态)
    - 存储温度:-40°C至+125°C
    电磁兼容性
    - 发射:符合EN55022 A级标准(外置组件)
    - 静电放电抗扰度:符合EN61000-4-2标准,等级3
    - 快速瞬变脉冲群抗扰度:符合EN61000-4-4标准,等级3
    - 浪涌抗扰度:符合EN61000-4-5标准,安装类3
    - 传导抗扰度:符合EN61000-4-6标准,10Vrms
    - 磁场抗扰度:符合EN61000-4-8标准,1A/m

    产品特点和优势


    JCK系列DC-DC转换器具有高效率(高达92%)、宽输入电压范围(2:1)、高隔离电压(1600VDC)以及良好的温度稳定性。这些特性使其成为工业和商业应用的理想选择。特别是它的遥控启停功能,能够提供更灵活的操作体验。此外,该产品具备强大的过压、过载和短路保护机制,确保在任何情况下都能安全可靠地运行。

    应用案例和使用建议


    该转换器在多个领域中得到广泛应用,如通信基站、工业自动化系统、医疗设备和测试测量装置。为了最大化其性能,建议遵循以下几点:
    - 在连接大容量电容时,应注意保证足够的容性负载,例如,在输入端添加一个220μF/250V的电容器。
    - 需要根据工作环境调整合适的散热措施,尤其是在高负荷条件下运行时。

    兼容性和支持


    该系列转换器设计用于与各种标准电气设备兼容。制造商提供了详尽的应用指南和技术支持文档,用户可以通过官方渠道获取这些资源。同时,厂家还提供三年质保服务,以确保客户的利益。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查外部电路连接,确认输入电压稳定 |
    | 设备启动困难 | 检查电源线缆是否接触良好,确保输入电压在正常范围内 |
    | 设备过热 | 添加适当的散热措施,检查是否有足够的通风条件 |

    总结和推荐


    综上所述,JCK系列DC-DC转换器凭借其高效率、宽输入电压范围及可靠的保护机制,展示了卓越的性能和广泛的适用性。对于寻求高性能电源解决方案的用户而言,这是一个值得推荐的选择。无论是工业控制系统还是医疗设备,JCK系列都能提供稳定的电力支持,满足各类应用需求。

JCK3024D15参数

参数
输入电压最大值 36V
最大容性负载 -
输出总功率 -
特性 Remote On/Off,OCP,OVP,SCP,UVLO
输出电压组数 2
开关频率 -
转换效率 91%
输出电流最大值 1A,1A
类型 -
输出电压 15V
输出方式 -
散热方式 -
输入电压最小值 24V(DC)
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCK3024D15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCK3024D15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCK3024D15 JCK3024D15数据手册

JCK3024D15封装设计

查看详情并下载
Symbol
Footprint
3D Model
